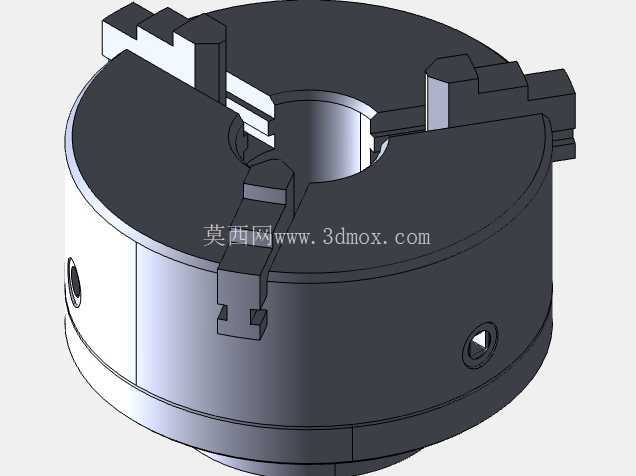

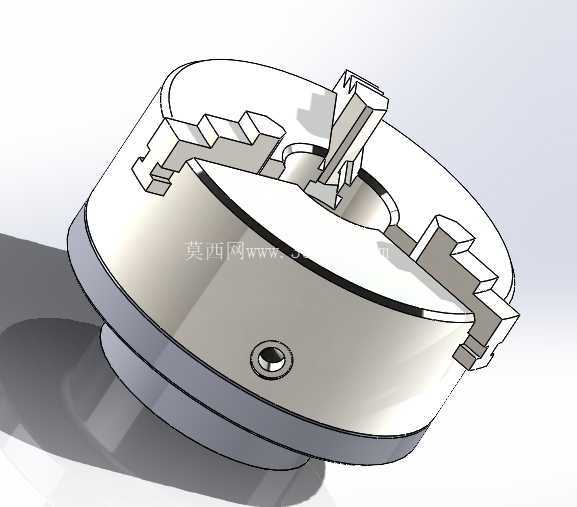

三爪自定心车床卡盘结构设计

在金属切削加工的车削工序场景中，卡盘是连接机床主轴与待加工工件的核心装夹部件，直接决定加工过程的同轴度精度、装夹刚性与作业安全性。这款三爪自定心卡盘的结构设计，完全适配普通卧式车床、经济型数控车床的主轴端部安装接口，可覆盖绝大多数轴类、盘类、套类回转体零件的装夹需求，是车削加工环节应用频次最高的通用夹具。

从功能特性来看，该卡盘采用平面螺纹传动结构实现三爪同步径向移动，三个卡爪沿卡盘周向呈120°均匀分布，转动卡盘端面的驱动方孔时，内部盘丝平面螺纹会同步带动三个卡爪做等距径向进给，自动实现工件的定心与夹紧，无需逐个调整卡爪位置，可大幅缩短工件装夹找正的辅助时间，常规装夹场景下的定心精度可控制在0.05mm-0.1mm区间，完全满足普通精度等级的车削加工要求。卡爪采用分离式设计，包含基爪与顶爪两部分，顶爪可根据待加工工件的装夹接触面形式更换为正爪或反爪：正爪适用于装夹直径较小的轴类、盘类工件，可实现外圆撑紧或内孔夹紧；反爪则可适配大直径盘类、环类工件的外圆装夹，单套卡盘可覆盖的装夹直径范围跨度较大，能适配不同尺寸规格的常规回转体零件加工。

设计过程中，首先围绕车床主轴的安装边界做结构适配：卡盘后端设置标准的短圆柱连接止口与锁紧螺栓孔位，可直接与对应规格的车床主轴法兰盘配合定位，止口的配合公差选用H7/h6间隙配合，既保证安装时的同轴度定位精度，又避免过盈配合导致的拆装困难；卡盘本体的轴向厚度经过严格校核，在保证内部盘丝、小锥齿轮传动结构有足够安装空间的前提下，尽可能控制卡盘悬伸长度，减少主轴端部的悬伸载荷，提升主轴系统的整体刚性，避免高速回转时出现颤振影响加工表面质量。卡盘本体采用高强度铸铁材质铸造后经时效处理消除内应力，导轨面经高频淬火处理提升耐磨性，保证长期使用后卡爪移动导轨的精度保持性，减少磨损导致的定心精度衰减。

从实际使用场景出发，设计时充分考虑了切削载荷的传递路径：车削过程中产生的主切削力、进给力与背向力，通过卡爪与工件的接触面传递到卡爪，再经卡爪与盘丝的螺纹啮合面传递到卡盘本体，最终通过后端连接法兰传递到车床主轴，整个传力路径上的啮合面、配合面都做了接触强度校核，保证在满负荷切削时不会出现打滑、变形等问题。卡盘侧面均匀分布的三个小锥齿轮驱动位，可方便操作人员在任意角度使用卡盘扳手转动驱动，无需刻意调整卡盘角度找正驱动方孔，适配车床操作的实际作业习惯。卡盘端面设置的锁紧螺钉孔，可在卡爪夹紧工件后对卡爪位置做辅助锁紧，避免重切削、断续切削工况下卡爪受冲击载荷出现位移，防止工件飞出的安全隐患。

在安装边界的尺寸设计上，卡盘的最大回转外径与适配车床的主轴通孔直径、最大加工直径参数做匹配，避免卡盘外径超出车床床身的最大回转直径范围，导致卡盘回转时与床身、刀架发生干涉；卡爪的行程范围经过合理规划，既保证足够的装夹直径调节范围，又避免卡爪径向伸出过长导致刚性下降，伸出量超过卡爪总长度三分之一时会自动限制行程，防止卡爪从盘丝中脱出引发安全事故。内部的盘丝螺纹采用大螺距梯形螺纹设计，螺纹升角经过优化，既保证传动效率，又具备足够的自锁性能，在切削振动工况下不会出现卡爪自动松脱的问题。

针对日常维护的需求，卡盘本体上设置了防尘密封结构，可阻挡车削过程中产生的铁屑、切削液进入卡盘内部的传动副，减少盘丝螺纹、锥齿轮的磨损，延长卡盘的使用寿命；同时卡盘的拆装结构做了简化设计，无需专用工具即可拆卸卡爪进行清理、反装操作，方便日常的维护保养。这款卡盘的结构完全遵循通用机床附件的设计规范，可直接替换同规格的标准三爪卡盘，无需对车床主轴做任何改装，适配性极强，是中小批量车削加工、维修类车工作业场景下的核心装夹部件。
