CA6140车床用剖分式立式轴承支撑座

　　这款支撑座是CA6140普通车床进给传动系统中的核心支撑部件，主要用于承载光杆、丝杆或者中间传动轴的径向载荷，同时兼顾少量轴向载荷的限位作用，在车床床头箱到溜板箱之间的传动链路中，承担着固定轴系回转中心、抵消切削过程中传动件产生的径向跳动的作用，避免轴系因为长距离传动出现挠曲变形，保证进给运动的传递精度。从实际应用场景来看，这类支撑座一般安装在车床床身的内侧导轨旁的安装基面上，位置处于进给箱输出端与溜板箱输入端的中间区段，因为CA6140的进给传动链跨度接近一米五，光杆在高速回转或者承受切削抗力带来的附加载荷时，单靠两端箱体的支撑很容易出现中部挠曲，进而导致进给卡顿、走刀量不均的问题，这类中间支撑座就是为了解决长轴传动的挠度问题而设计的。

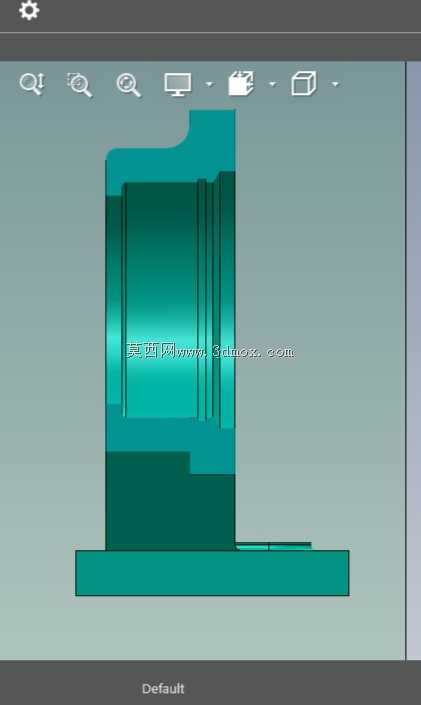

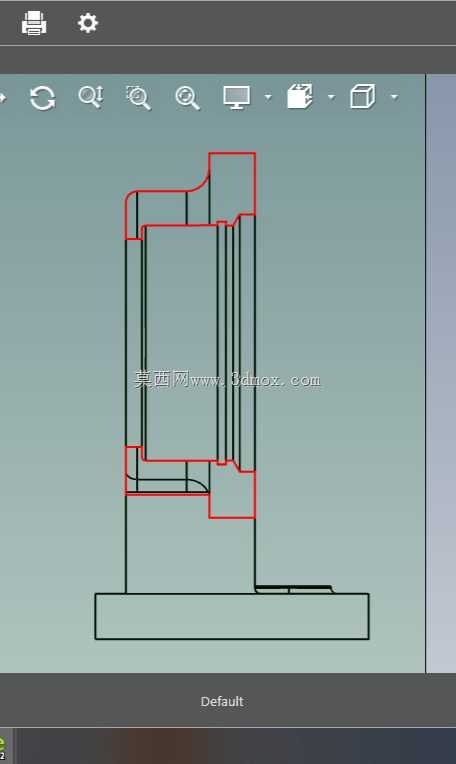

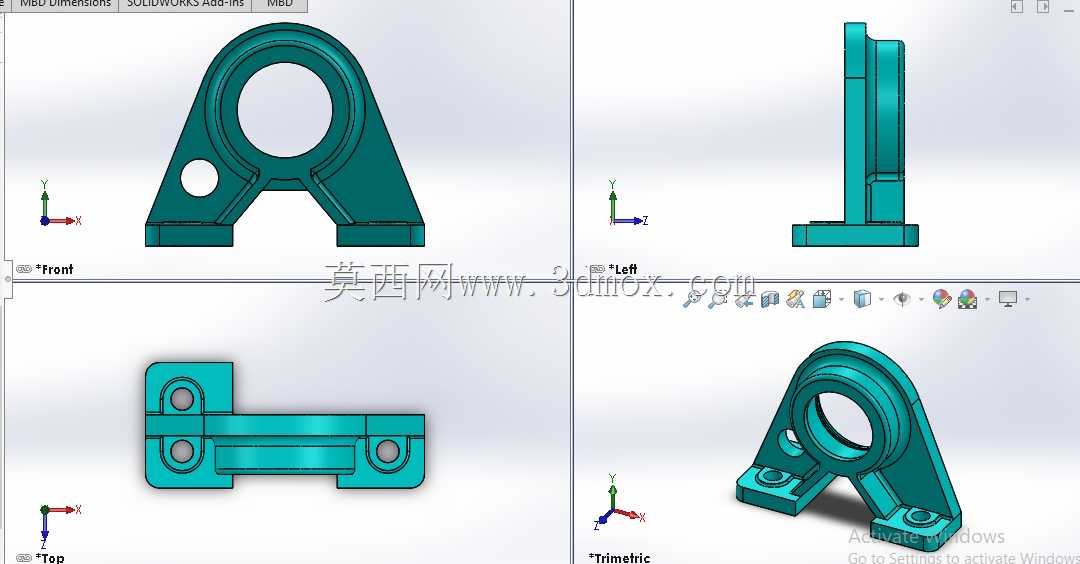

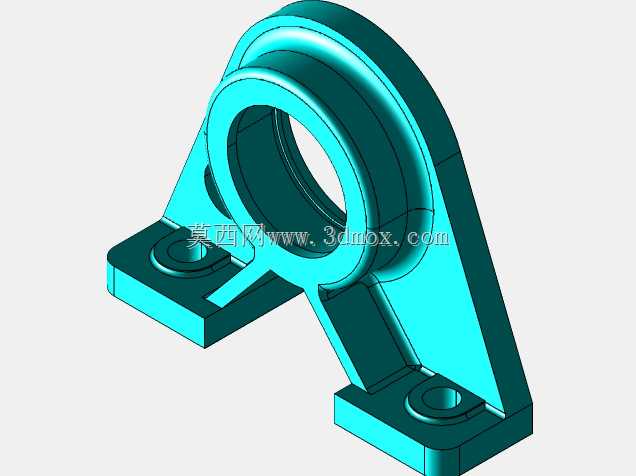

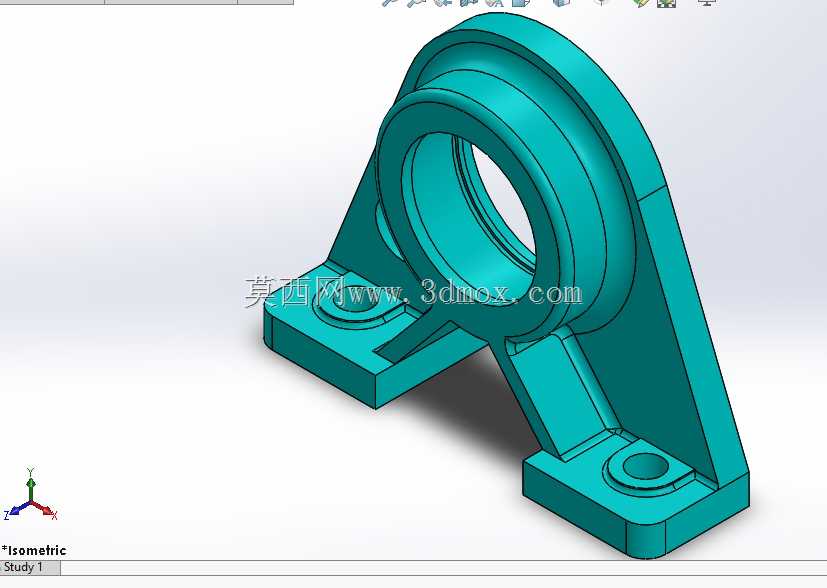

　　从结构设计思路来看，这款座体采用了立式剖分的基础构型，主体的轴承安装孔为同轴的环形腔体，孔内可以适配标准的深沟球轴承或者滑动轴套，孔的两端预留有密封件的安装槽位，可以加装毡圈油封或者橡胶密封圈，避免车床加工过程中产生的切屑、切削液溅入轴承配合面，造成轴承磨损卡滞。两侧的支撑筋板采用了斜向加强的结构，从轴承孔的外圆面一直延伸到底部的两个安装脚，筋板的厚度根据载荷传递路径做了渐变处理，靠近轴承孔的位置厚度更大，向安装脚方向逐步收窄，既保证了支撑刚度，又尽可能控制了座体的整体重量，避免不必要的材料浪费。底部的两个安装脚为对称的矩形平板结构，每个安装脚上都加工有沉头螺栓孔，安装时可以通过内六角螺栓将座体固定在床身的预制安装面上，沉头孔的设计可以保证螺栓头完全沉入安装脚内部，不会和周边运动的溜板部件产生运动干涉。

　　从安装边界尺寸来看，两个安装脚的螺栓孔中心距是适配CA6140床身原有安装孔位设计的，安装时不需要对床身基面做二次加工，可以直接替换原有磨损的支撑座，降低设备维修的改造成本。轴承安装孔的中心高和原有支撑座保持一致，更换后不需要重新调整轴系的同轴度，就能保证光杆、丝杆的回转中心和两端箱体的输出轴中心重合，避免因为安装不同心导致的轴系附加弯矩。座体的整体外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是铸造工艺的要求，避免铸件冷却过程中出现应力集中导致的开裂，另一方面也能避免安装维护过程中锋利边角划伤操作人员。

　　从功能特性上看，这款支撑座的轴承孔内壁加工精度达到了IT7级，和轴承外圈的配合采用基轴制的过渡配合，既可以保证轴承外圈安装后不会出现周向转动，又方便后续轴承磨损后的拆卸更换。座体的两个安装脚的底面为同一加工平面，平面度公差控制在0.02mm以内，安装后可以和床身基面完全贴合，不会出现安装倾斜导致的轴系偏斜。两侧的筋板结构在承受径向载荷时，可以将轴承孔受到的力均匀分散到两个安装脚的连接螺栓上，避免局部应力集中导致的座体断裂，在车床进行大走刀量切削、进给抗力达到峰值的时候，座体的变形量可以控制在0.01mm以内，完全不会影响轴系的回转精度。

　　在实际的设备维护场景中，这类支撑座属于车床的易损配件，长期运行后轴承孔会因为轴承外圈的微动磨损出现间隙变大，或者安装脚的螺栓孔因为长期受振出现滑牙，这时候就需要更换整个支撑座来恢复传动精度。这款模型的结构完全还原了原厂配件的尺寸细节，不管是用来做维修配件的加工参照，还是用来做车床传动系统的教学演示模型，都能完全匹配实际的装配需求，建模过程中对铸造圆角、拔模斜度、沉头孔深度这些工艺细节都做了还原，没有出现不符合加工工艺的尖角或者负拔模结构，直接导出工程图就可以用于铸件的生产加工。
