CA6140车床专用法兰式安装支座结构

　　在普通卧式车床的进给箱、溜板箱配套改装以及主轴端附属工装加装场景里，这类带腰形法兰腔体的安装支座是承担部件定位、载荷传递的核心连接构件，区别于标准方形安装座，它的结构完全适配CA6140车床床身安装面的孔位布局，不需要对床身原有安装基面做二次扩孔或铣削加工，就能实现配套功能部件的精准固定。从实际使用场景来看，这类支座常用来安装车床的冷却管路转接座、进给系统的辅助支撑轴座、或是改装时加装的位置传感器安装支架，日常加工中承受的载荷主要来自部件自重、切削时传递的振动载荷，以及管路拉扯带来的侧向力，因此结构设计上做了针对性的强化。

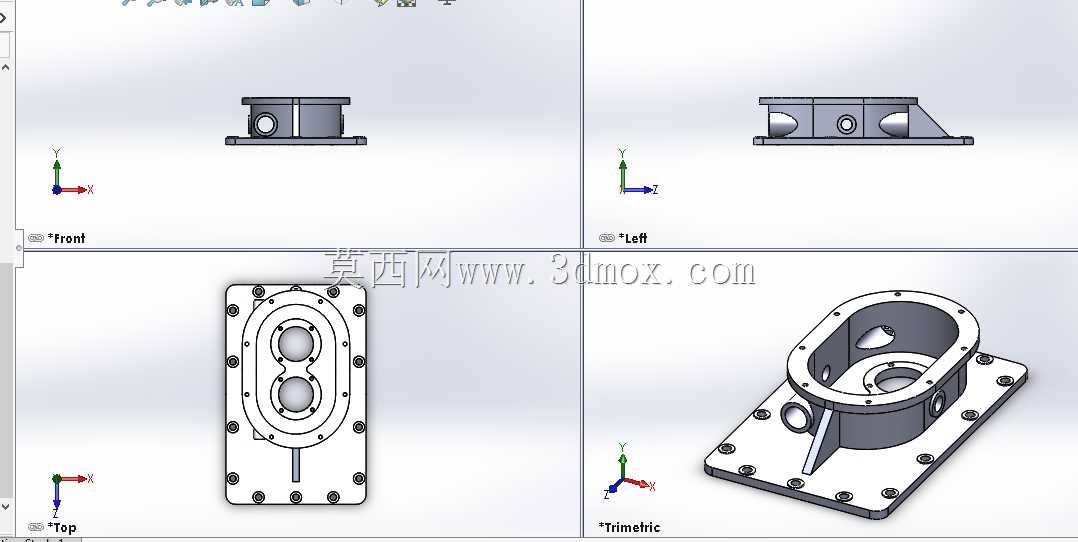

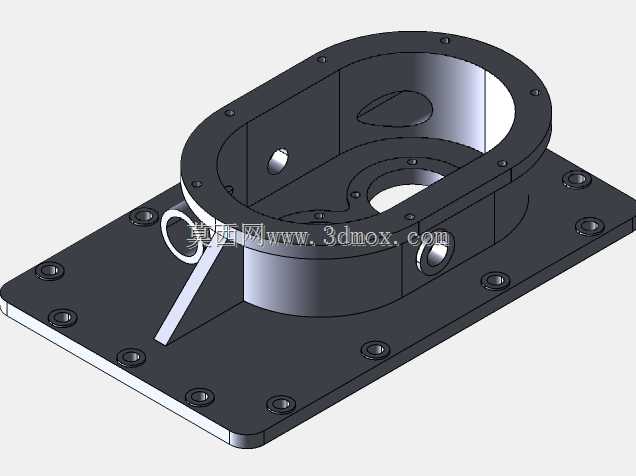

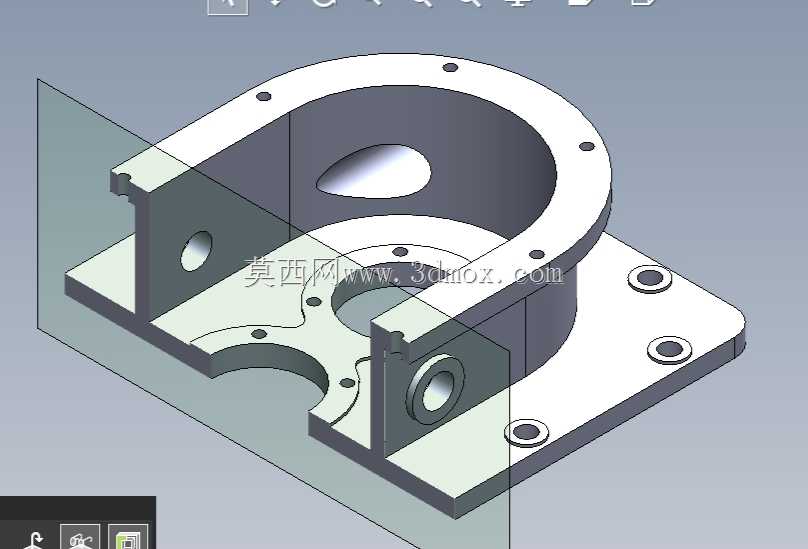

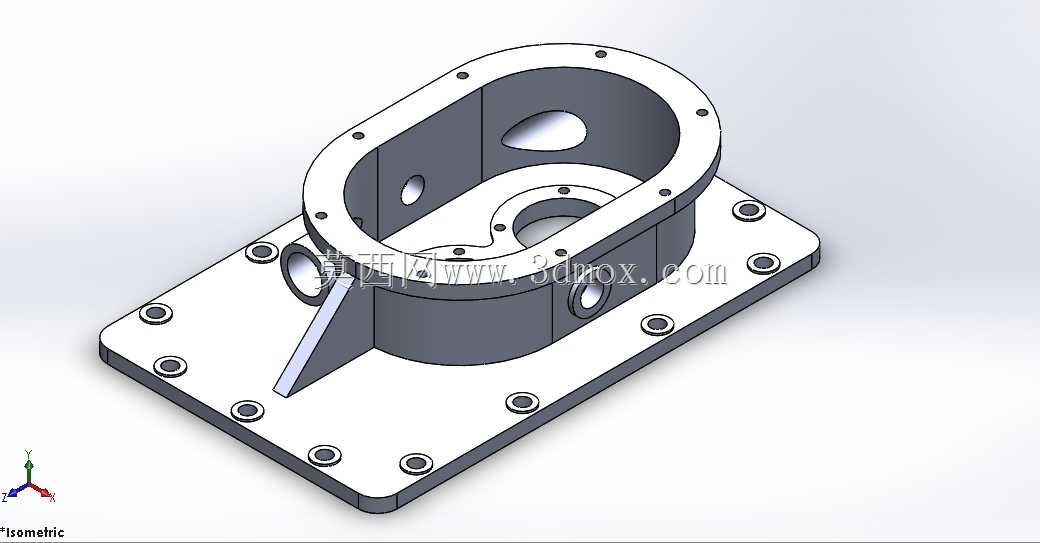

　　整个构件分为底部安装平板与上部腰形法兰腔体两部分，底部平板采用矩形平直结构，沿平板四周均匀布置沉头安装孔，沉孔深度刚好适配CA6140床身常用的内六角圆柱头螺钉头部尺寸，安装后螺钉头部不会突出平板基面，避免和床身导轨护板、溜板移动部件产生运动干涉；平板的底面做了全平面铣削加工，平面度控制在0.02mm以内，和床身安装基面贴合时不会出现虚接，能保证安装后的整体刚性，避免切削振动带来的支座移位。上部的腰形法兰腔体采用一体化铸造成型后再做精加工，腔体壁厚根据受力分布做了差异化设计，靠近安装孔位的侧壁厚度比非受力区域厚3mm，既保证了结构强度，又不会过度增加构件整体重量；法兰端面上沿腰形轮廓均匀布置螺纹安装孔，用来固定上方搭载的功能部件，腔体内部做了避让空腔，既可以容纳配套部件的凸出轴段、接线端头，也能减少加工时的材料去除量，降低整体制造成本。

　　设计过程中首先匹配的是CA6140车床床身对应安装位置的孔距参数，底部安装孔的中心距完全和床身原有预留孔位对齐，安装时不需要额外做定位工装，靠孔位导向就能完成初定位；上部腰形法兰的轮廓尺寸是根据搭载部件的安装基准做的适配，法兰端面和底部安装平板的平行度公差控制在0.03mm以内，保证搭载部件安装后和床身导轨的平行度、垂直度满足使用要求。腔体侧面预留的两个侧向螺纹孔，分别用来安装锁紧顶丝和管路固定接头，顶丝可以在搭载部件装入腔体后做周向锁紧，避免部件工作时出现转动，管路接头孔则可以直接通入冷却润滑液或是布设线缆，不需要额外在支座上打孔走线。

　　从安装边界来看，底部平板的外形尺寸控制在CA6140床身安装面的可用宽度范围内，安装后平板两侧不会超出床身侧边，不会影响车床原有操作空间；上部腔体的高度经过测算，安装后腔体最高点不会和溜板箱的移动行程产生干涉，即使溜板箱移动到最近位置，也能保留至少5mm的安全间隙，避免运动碰撞。构件的边角位置全部做了R2-R3的圆角过渡，既避免安装时锐边划伤操作人员，也能减少铸造和加工时的应力集中，提升构件的抗疲劳性能，长期承受切削振动也不会出现开裂变形。针对车床加工时切削液、铁屑飞溅的使用环境，整个支座的外露面都做了发黑防锈处理，腔体内部的避让空腔在最低处预留了细小的排屑缺口，飞溅进入腔体的铁屑和切削液可以顺着缺口自动排出，不会在腔体内堆积造成部件卡滞或是锈蚀。
