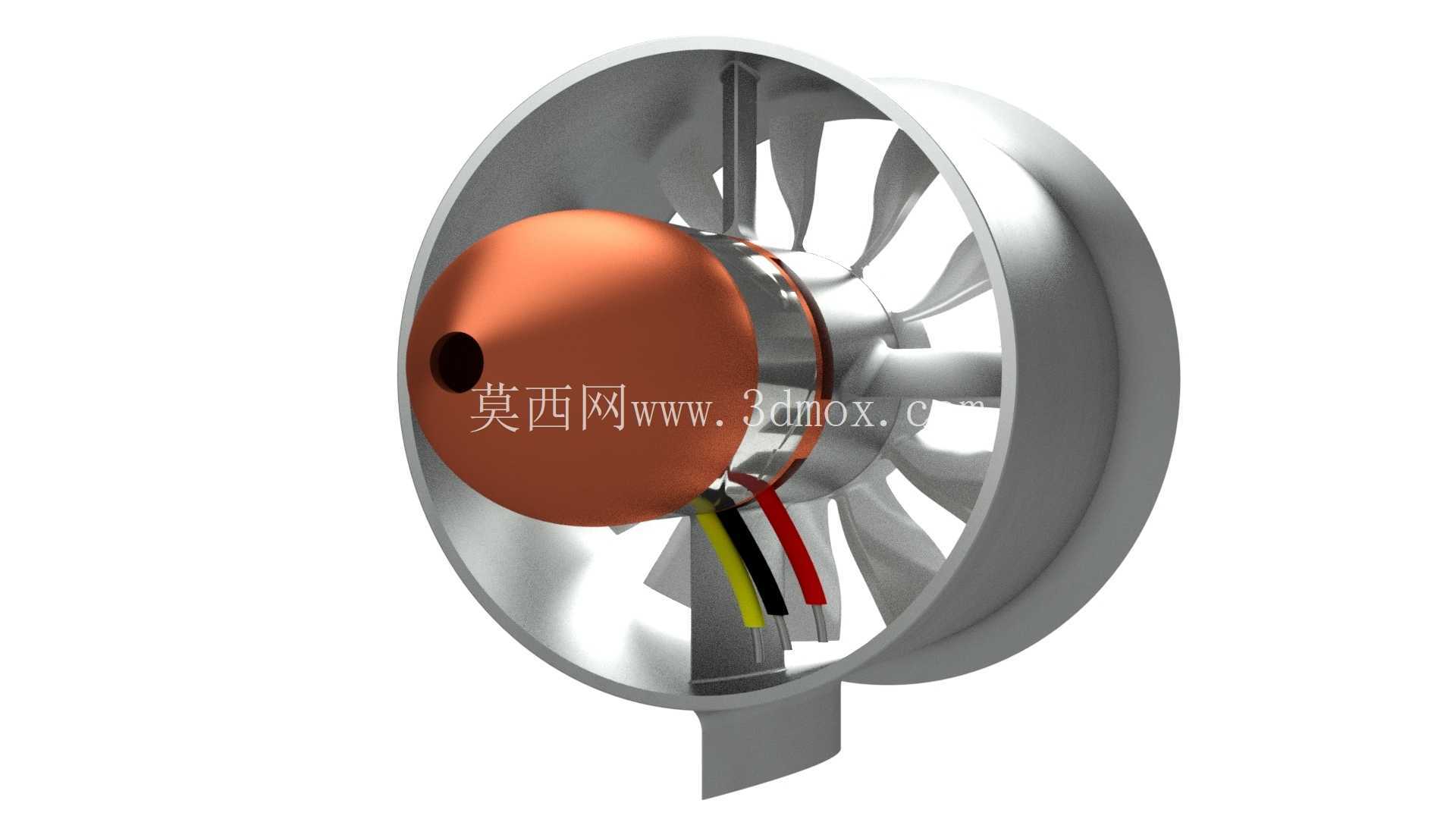

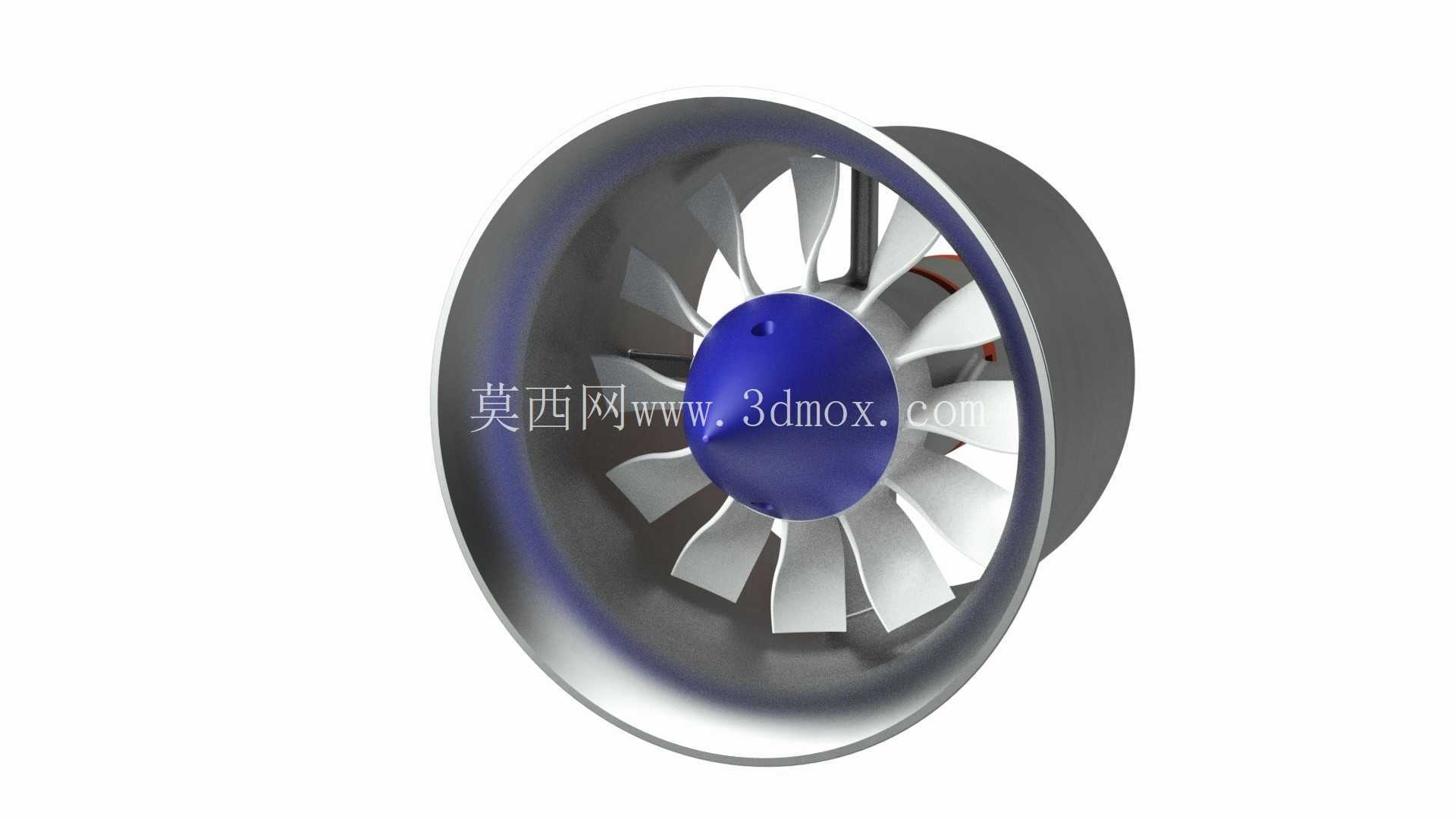

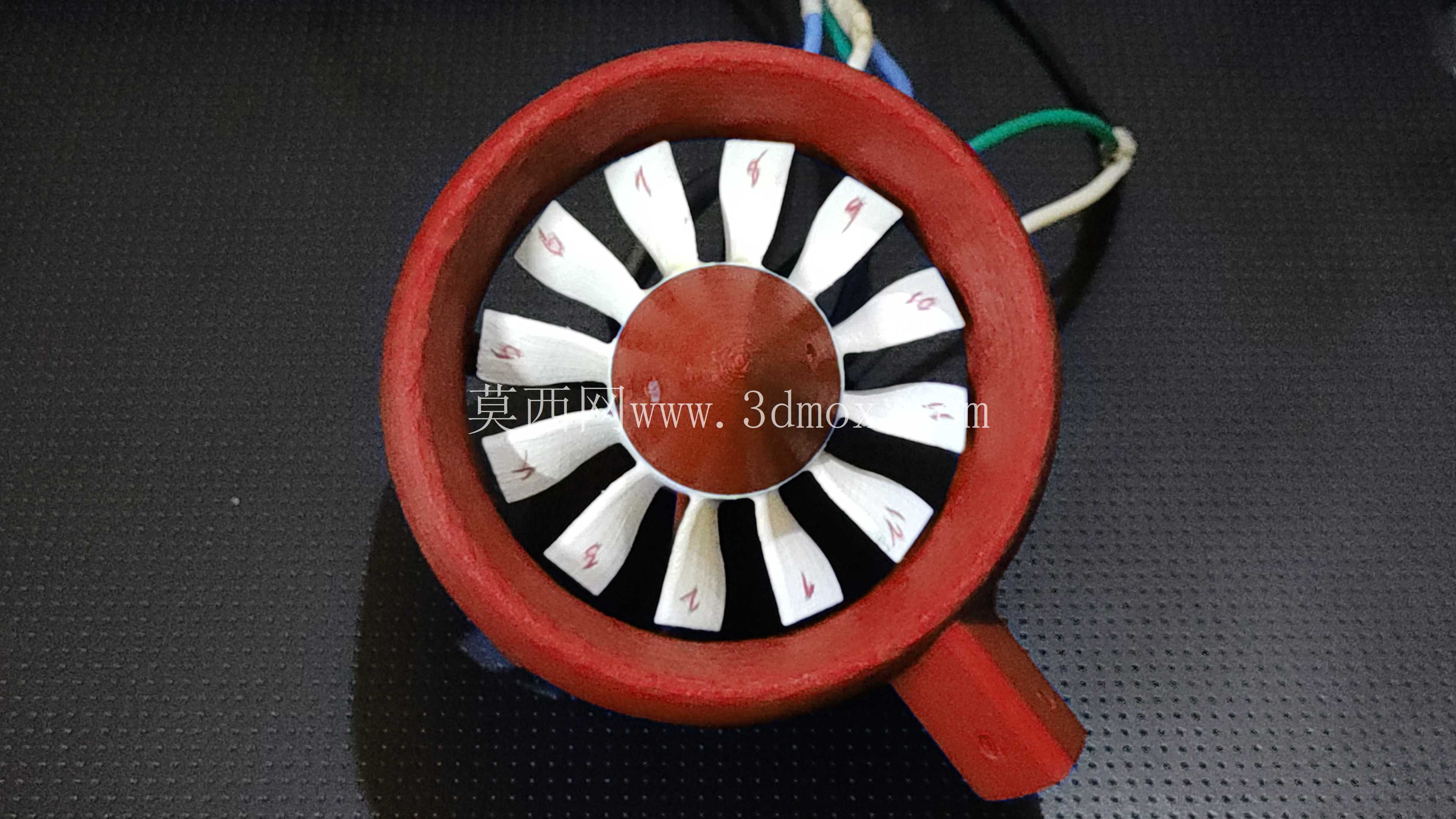

适配3D打印的64mm12叶涵道动力装置

　　这款64mm规格的12叶涵道动力单元，最初的设计定位是服务于小尺寸固定翼航模、涵道类无人机的动力系统，同时兼顾桌面级通风引流、小型风道试验的动力源需求，整体结构完全适配FDM、光固化等主流3D打印工艺的成型特性，不需要额外添加复杂支撑就能完成全部零件的打印制作。从实际使用场景来看，这类小尺寸涵道装置在航模领域多用于仿真喷气式模型的动力输出，相比外露式螺旋桨，涵道结构能将叶轮完全包裹在筒型风道内，既可以避免高速转动的叶片触碰外物造成损坏，也能大幅降低运行过程中的风切噪音，同时规整的风道结构可以让气流经过叶轮加压后定向喷出，在相同功率输入下能获得更集中的推力输出，适配翼展在600-900mm区间的小型仿真航模使用。在结构设计层面，设计团队针对3D打印的工艺特性做了大量适配调整，常规注塑成型的涵道叶片厚度通常在0.8-1.2mm区间，这个厚度如果直接用3D打印制作，很容易出现叶片打印变形、层间结合力不足导致高速转动时叶片断裂的问题，因此在建模阶段特意将叶片的整体厚度做了梯度增加，叶片根部厚度提升至2.2mm，从根部到叶尖逐步收薄至1.4mm，这个厚度区间既能够保证3D打印过程中叶片不会因为冷却收缩出现翘曲变形，也不会因为叶片过厚导致整体转动惯量过大，额外增加电机的负载。

　　同时为了弥补叶片加厚带来的气动效率损失，在叶片翼型设计上重新调整了安装角与曲面弧度，通过多次CFD流场仿真修正叶型曲面，保证气流经过叶片时的流动状态与薄叶片方案保持一致，不会因为厚度增加出现明显的紊流、涡流损失，维持原有的气动效率水平。中心锥体的设计上，特意在锥体与电机安装座的配合位置设置了一体式的螺母卡槽，不需要额外设计卡扣或者粘接结构，装配时只需要将适配的防松螺母卡入预设的槽位，就可以通过螺丝将中心锥体、叶轮整体与电机轴端锁紧，避免高速转动时叶轮出现轴向窜动。

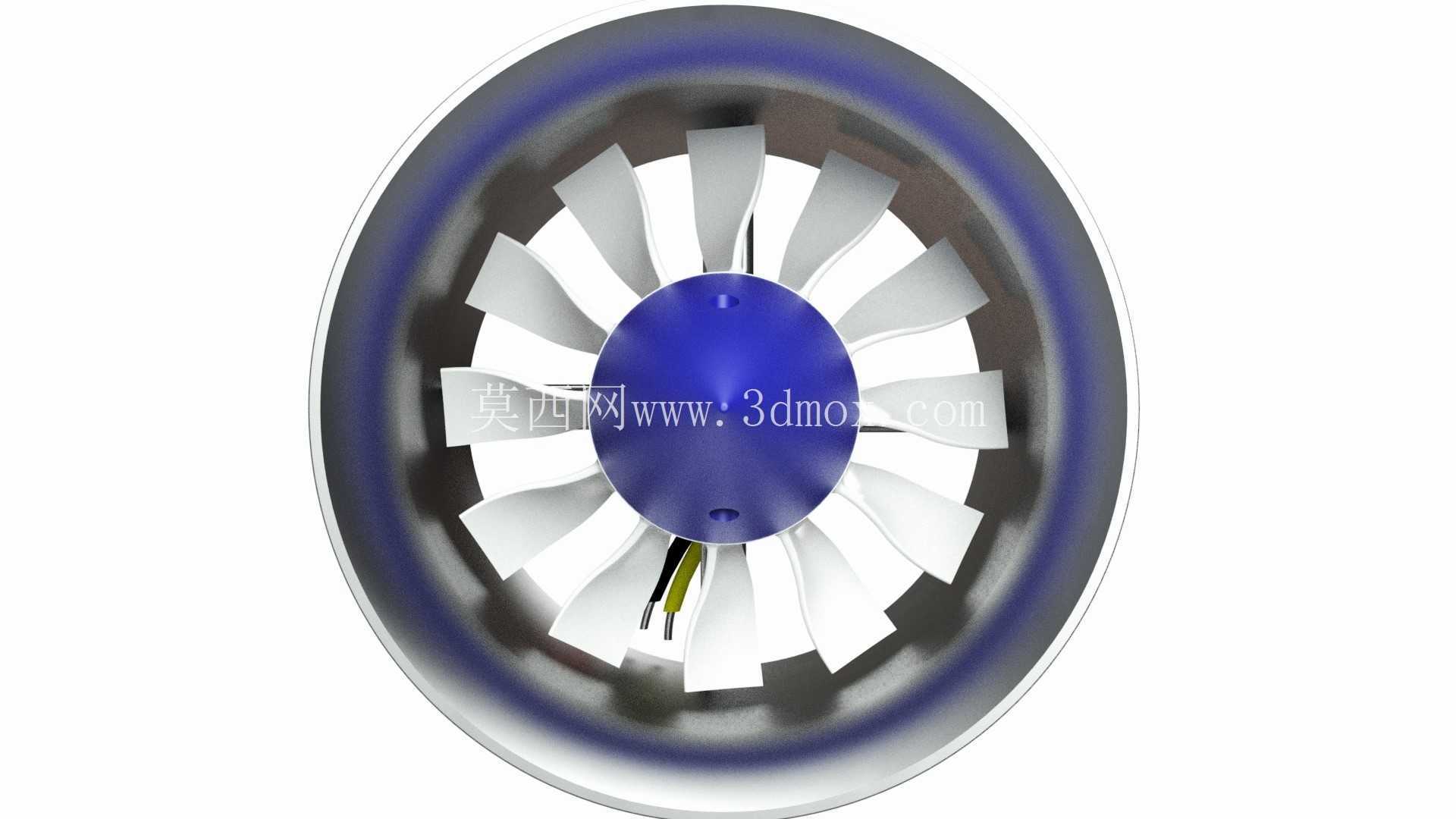

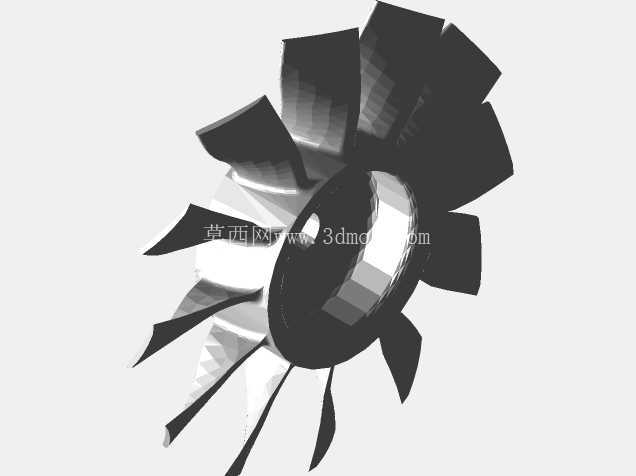

　　整个涵道的外筒内径严格控制在64mm，壁厚设置为2mm，既能够保证筒壁的结构强度，在叶轮高速转动产生负压时不会出现筒壁形变蹭到叶尖的问题，也能控制整体重量，外筒两端预留了1.5mm宽度的安装止口，可以直接与标准64mm涵道的安装支架、航模机身的风道接口对接，不需要额外做尺寸修配。叶轮部分的12片叶片采用等角距均匀分布，相比常见的5叶、6叶涵道叶轮，12叶的布局能够让每一片叶片承担的气动载荷更小，相同转速下的推力输出更线性，同时叶片通过频率更高，运行时的噪音频率会超出人耳敏感的区间，实际听感会更加低沉柔和，不会出现尖锐的风噪。

　　需要注意的是，由于3D打印件存在不可避免的成型公差，零件打印完成后必须做整体动平衡调校，可以通过在叶轮轮毂位置粘贴少量平衡配重块，或者打磨去除多余打印凸点的方式，将转动时的偏心振动控制在合理范围内，避免高速转动时振动过大导致电机轴承过早磨损，或者出现叶轮共振碎裂的问题。中心锥体的曲面采用流线型纺锤设计，能够引导进入涵道的气流平滑过渡到叶轮区域，避免进气端出现气流分离导致的效率损失，锥体与轮毂的衔接位置做了R2的圆角过渡，减少气流在衔接位置的阻力损失。整个结构的所有配合面都预留了0.2mm的装配间隙，适配3D打印的成型精度，不需要做二次打磨就可以完成顺利装配，外筒内壁与叶尖的间隙控制在0.3mm，这个间隙既能够避免打印公差导致叶尖蹭到筒壁，也不会因为间隙过大导致气流回流损失推力。
