大疆Mavic迷你无人机反向工程电机螺旋桨组件

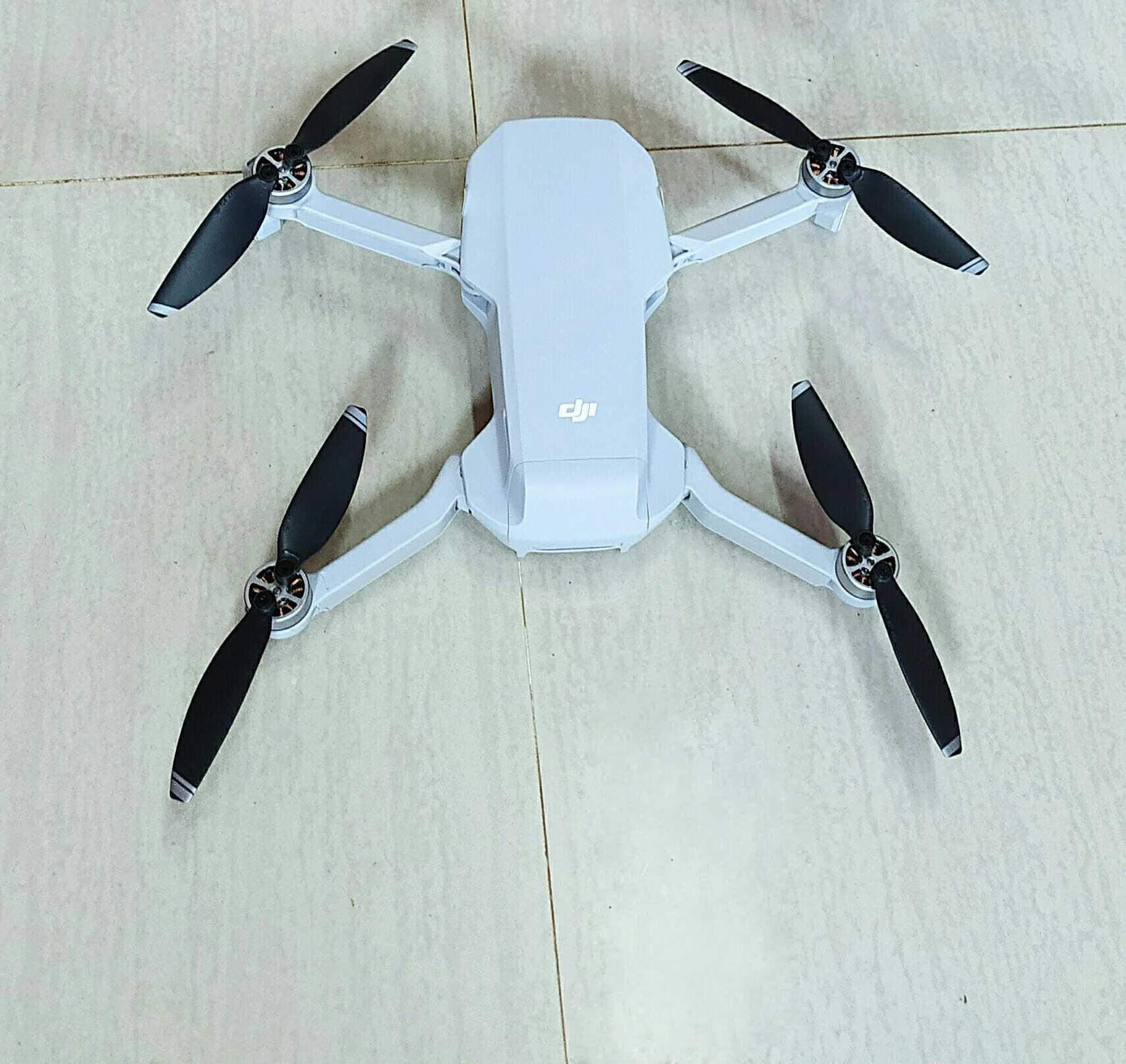

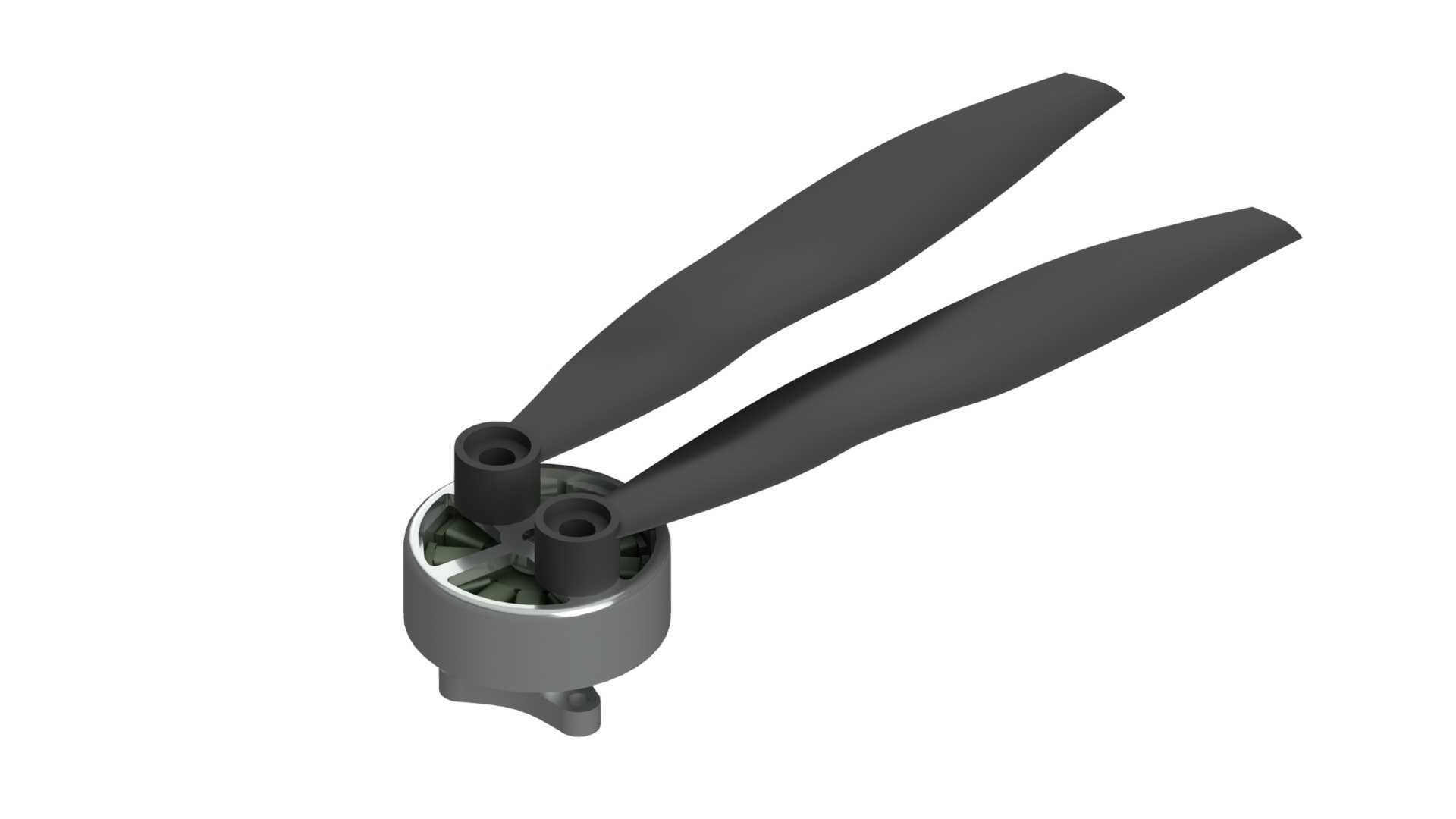

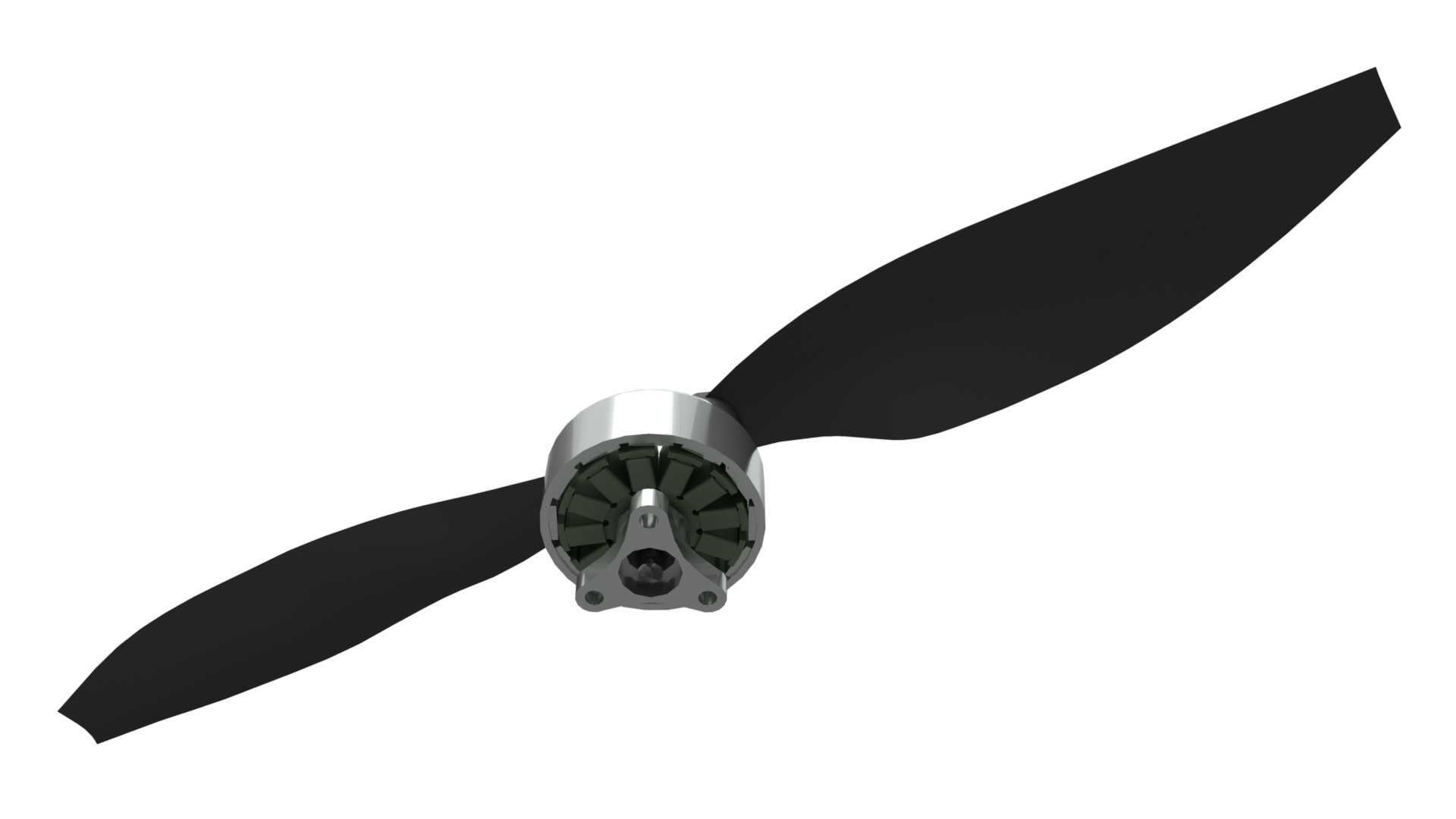

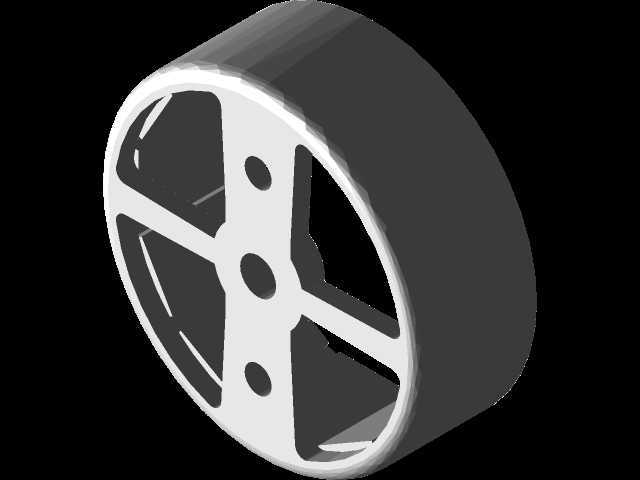

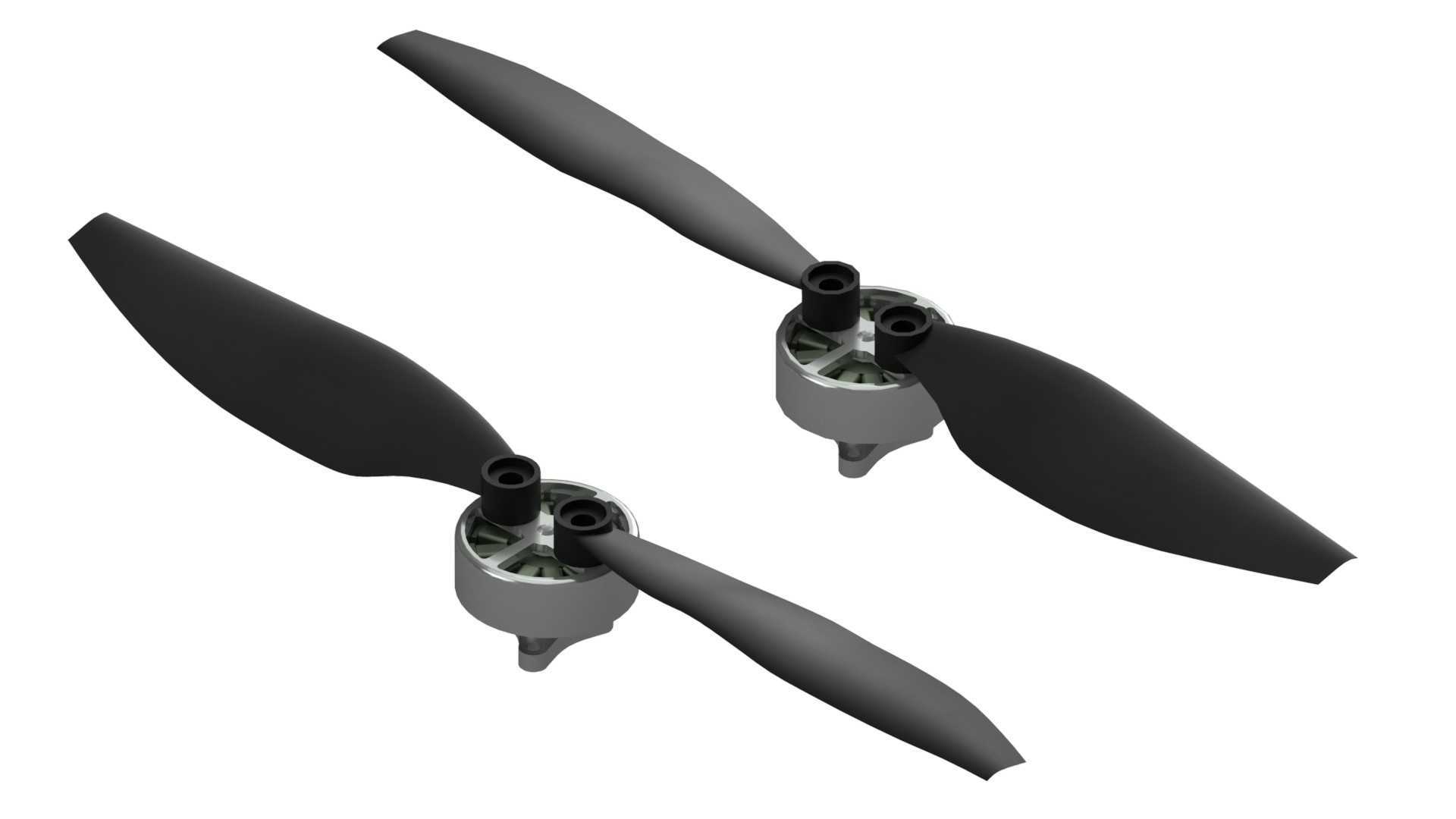

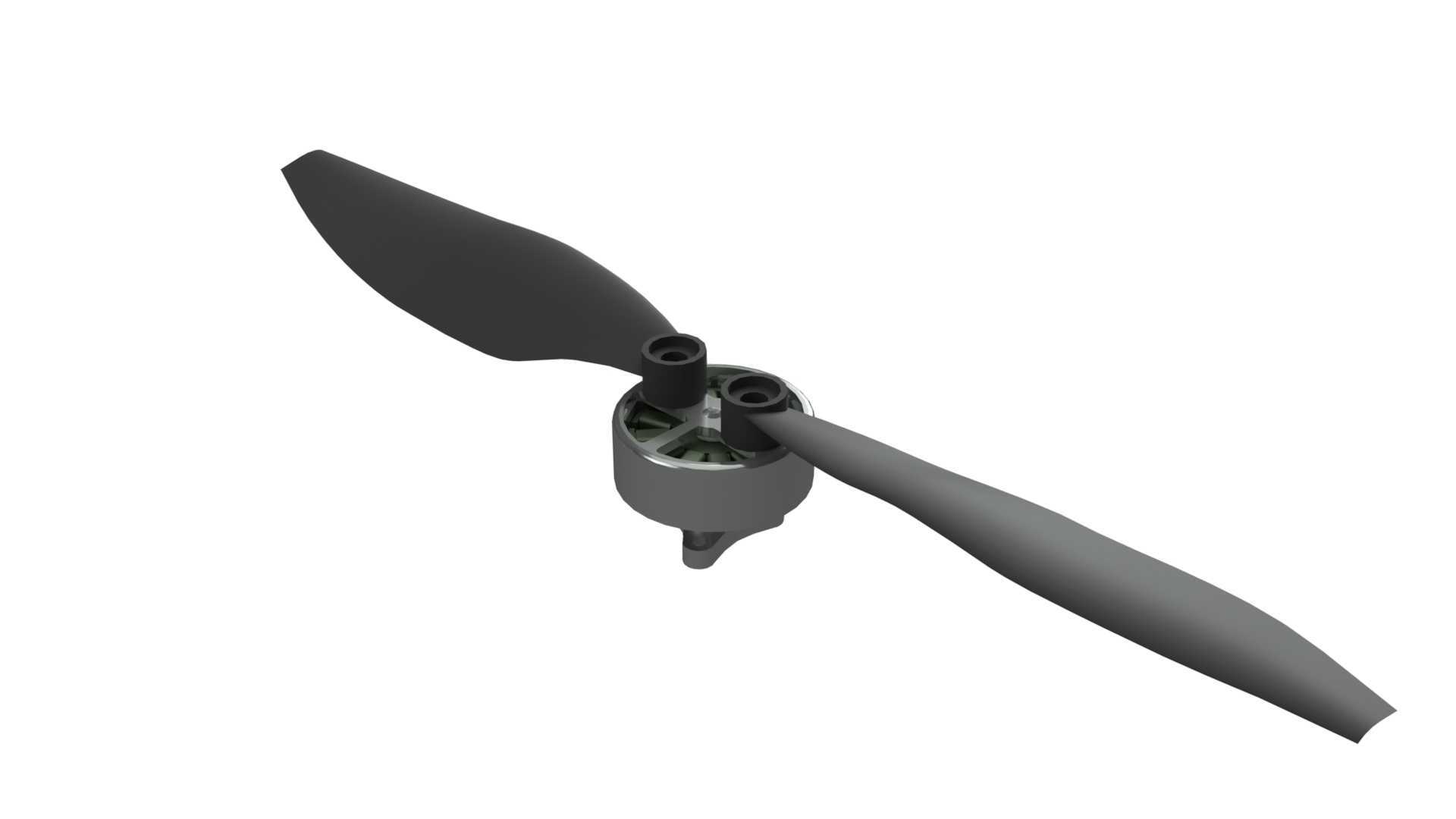

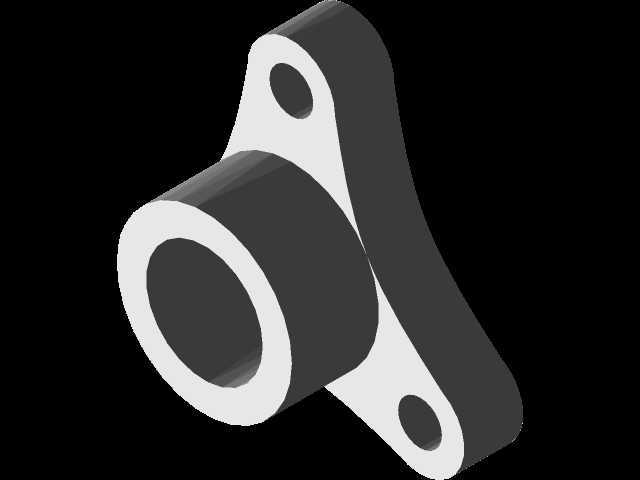

这套组件针对小型消费级航拍无人机的动力系统做反向复刻，核心适配便携折叠类迷你无人机的动力输出需求，日常作业场景覆盖个人航拍、轻量航拍摄影作业、小型无人机维修替换、航模DIY改装等领域。从实际使用逻辑来看，该组件承担无人机飞行过程中的升力提供、姿态调整核心功能，两叶螺旋桨与外转子无刷电机直连的结构，能最大程度减少动力传输损耗，匹配迷你无人机对自重、推力、续航三者平衡的严苛要求。设计过程中优先参考成熟翼型的气动特性，选用适配低雷诺数飞行环境的翼型做桨叶轮廓优化，桨叶的扭转角从根部到尖部做连续渐变处理，根部预留足够的安装座配合间隙，避免高速旋转时桨叶与电机端盖发生剐蹭，同时兼顾桨根的结构强度，抵御飞行过程中遇到突发气流产生的交变载荷。电机部分采用常见的迷你外转子无刷结构，定子绕组与转子磁钢的配合间隙控制在合理范围，既保证磁通量利用率，又避免加工装配误差导致的扫膛问题，电机底座预留的安装凸台与定位孔，完全匹配迷你无人机机臂末端的安装边界，不需要额外做转接结构就能直接装配，安装孔位的同轴度公差控制在航模动力组件的常规要求范围内，保证装配后桨叶旋转的动平衡表现。桨叶与电机的配合采用快拆式的插接结构，日常收纳时可以快速拆下桨叶减小收纳体积，装配时只需要对准卡位插紧即可，不需要额外工具锁紧，兼顾户外作业的拆装效率与飞行时的连接可靠性。从安装边界来看，电机主体的外径、轴向高度都控制在迷你无人机机臂的容纳范围内，不会突出机臂轮廓影响折叠收纳，桨叶展开后的旋转直径匹配迷你无人机的轴距参数，旋转时不会与机身其他部件发生干涉，桨尖与机身外壳预留足够的安全间隙，避免飞行振动导致的剐蹭损伤。反向工程过程中对桨叶的翼型做了精准复刻，保证气动效率与原厂组件处于同一水平，电机的绕线参数、磁钢排布也参考同规格动力电机的成熟方案，推力输出能够满足迷你无人机起飞、悬停、机动飞行的全工况需求，悬停状态下的动力冗余量足够应对常规风力环境下的姿态修正，不会因为动力不足导致飞行稳定性下降。
