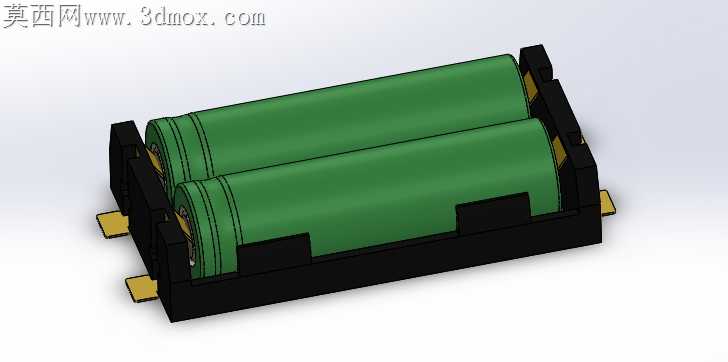

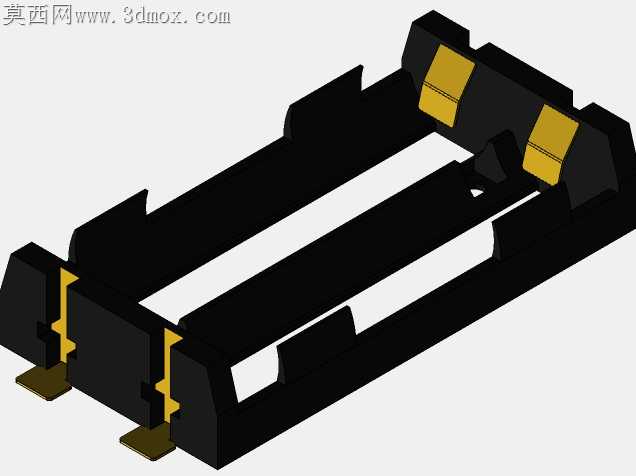

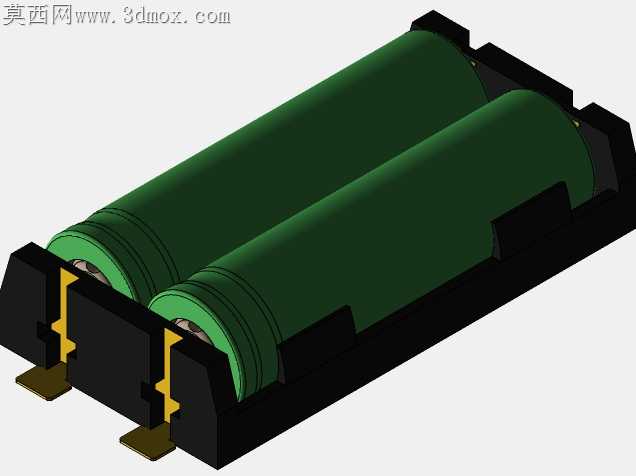

双节18650卧式电池仓结构设计

消费电子手持设备的电池接触失效，七成以上来自电池座弹片偏移、壳体卡接松脱的加工与装配偏差，这款双节18650卧式电池座的结构设计，全程围绕加工适配的核心逻辑打磨细节。黑色绝缘基座采用阻燃PBT注塑成型，侧壁的电池限位筋没有做整圈包裹，只在电池首尾电极对应位置留出0.3mm的避让间隙，既避免注塑时筋位厚薄不均产生缩痕，也给弹片焊接预留足够操作空间，不会出现焊头蹭到基座侧壁导致的虚焊问题。底部伸出的四个焊脚做了0.2mm的预折弯处理，过波峰焊时焊锡能顺着折弯斜面均匀爬升，不会出现焊脚虚焊、连锡的常见加工缺陷，焊脚根部还做了0.1mm的溢胶槽，注塑时多余的胶料会流入槽内，不会在焊脚表面形成绝缘胶层影响焊接导通。接触弹片选用0.2mm厚的铍铜带冲压成型，和电池正负极接触的凸点做了球面弧面处理，没有尖锐棱角，不会刮破18650电池外皮造成短路隐患，弹片的折弯角度特意做了1.5度的预变形补偿，装配后弹片对电池的正压力稳定在1.2N-1.5N区间，既能保证接触电阻小于20mΩ，也不会因为弹力过大导致电池装入时卡滞、取出时费力。两节电池的容纳槽之间做了1mm的隔离筋，筋位高度比电池半径低2mm，既可以防止两节电池外皮磨损后直接接触短路，也不会因为筋位过高增加注塑材料用量、抬升单件成本。基座两端的卡扣结构做了0.15mm的拔模斜度，注塑脱模时不会拉伤卡扣表面，卡扣的卡合量设计为0.4mm，装配到设备壳体上时既能卡接牢固，也不会因为卡合量过大导致拆卸时掰断卡扣。弹片和基座的固定采用压装加倒刺卡位的结构，没有用胶水粘接，避免长期使用后胶水老化导致弹片脱落，压装位置的公差带控制在±0.05mm，弹片压入后不会出现左右晃动的情况。基座表面没有做多余的晒纹处理，只保留注塑原面的哑光质感，既减少注塑后的表面处理工序，也能避免表面积灰影响绝缘性能。电池装入的导向口做了0.5mm的倒角，用户更换电池时不需要精准对位就能顺利滑入槽内，不会出现电池顶到基座端面无法装入的情况。所有转角位置都做了R0.3的圆角过渡，没有直角锐边，注塑时熔体流动更顺畅，不会出现缺胶、毛边的问题，也能避免组装工人操作时被锐边划伤。
