树莓派7英寸HDMI电容触控显示屏结构

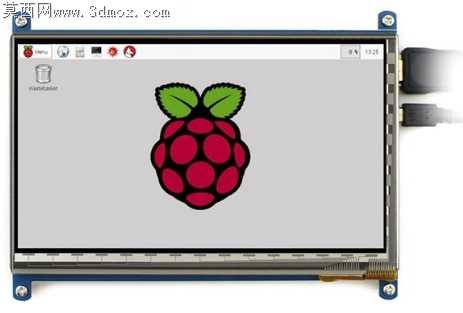

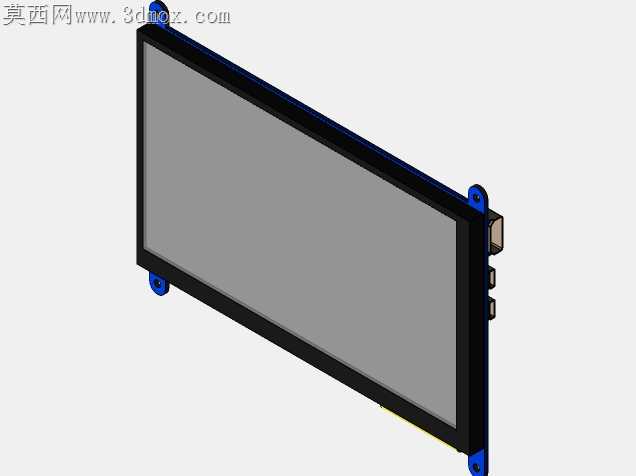

嵌入式触控屏量产前最容易踩的坑，是PCB固定孔与液晶模组的公差累积——很多手板打样时能顺利装配的结构，批量生产时会因为FPC排线弯折半径不足、屏幕边框与固定螺柱的干涉，出现触控失灵、屏幕漏光甚至排线断裂的问题。这套7英寸触控屏的结构设计，在加工适配层面做了非常多落地性的细节调整。屏幕四周的固定螺柱没有采用常见的通柱设计，而是在靠近HDMI接口侧的两个螺柱根部做了0.3mm的下沉避空，刚好避开FPC排线弯折时的凸起区域，哪怕排线公差达到±0.15mm，装配时也不会被螺柱硌伤排线表层的屏蔽层。金属边框的折弯处做了R0.2的小圆角处理，不是为了外观好看，是避免组装时锋利的折弯边刮伤背光模组的扩散膜，很多小厂做的同规格屏幕用久了边缘出现亮斑，就是折弯边毛刺刮伤扩散膜导致的。屏幕正面的触控面板与液晶层之间预留了0.12mm的均匀间隙，填充的光学胶层厚度公差控制在±0.02mm，既不会因为胶层太厚导致触控灵敏度下降，也不会因为胶层太薄在温度变化时出现牛顿环。侧边的HDMI接口固定位做了嵌入式卡槽，接口插入后不需要额外打胶固定，卡槽的上下限位筋刚好卡住接口的金属外壳，哪怕反复插拔HDMI线，接口也不会出现松脱移位的问题。背部的驱动板固定位采用了高低错落的螺柱设计，高螺柱固定驱动板的电源输入区域，避开背部电容的凸起高度，低螺柱固定信号处理区域，让驱动板与屏幕背部的金属屏蔽层之间保持1mm的安全间距，既减少信号干扰，也避免驱动板元器件与屏蔽层接触短路。屏幕底部的引出排线处做了倾斜的导向槽，装配时排线顺着导向槽插入，不会出现排线插歪导致的针脚接触不良，导向槽边缘做了倒角处理，不会划伤排线的绝缘层。这些细节在三维模型里都做了1:1的还原，每一处结构的尺寸调整都对应实际加工装配中遇到的真实问题，没有多余的装饰性结构，所有特征都服务于加工良率提升与装配效率优化，哪怕是第一次接触嵌入式屏幕结构的加工人员，拿到模型也能清楚每个结构的设计意图，减少打样试错的成本。
