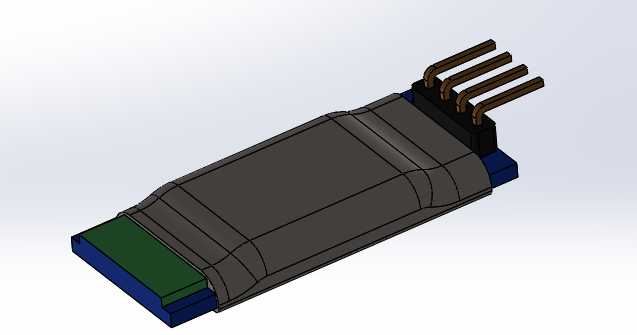

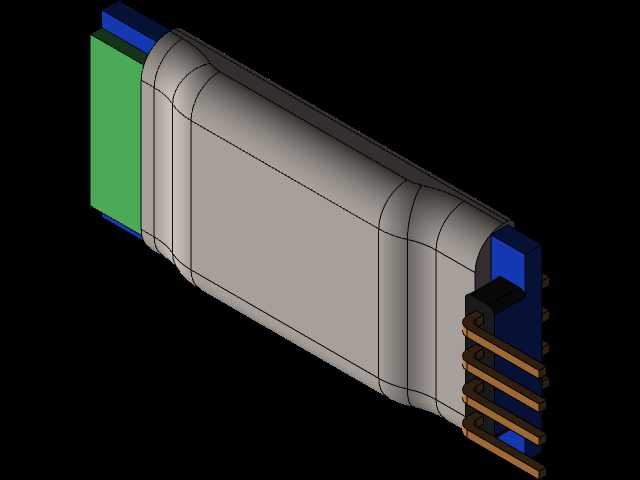

HC-06蓝牙通讯模块精细三维结构

这款HC-06蓝牙模块是嵌入式无线通讯场景中应用极为广泛的经典组件，常被集成在各类小型智能硬件、工业传感节点、消费电子改装、教学实验装置中，承担设备间短距离无线数据透传的核心功能，可替代传统有线串口连接，大幅降低设备布线复杂度，提升终端部署的灵活性。在实际应用中，它既可以为单片机类控制板扩展无线通讯能力，实现上位机与下位机的无缆数据交互，也能嵌入小型智能穿戴、家居控制终端、小型机器人控制链路中，完成控制指令与状态数据的双向传输，适配多数3.3V-5V供电的控制电路，无需复杂的协议转换即可直接对接标准串口。从设计层面来看，该模型完整还原了模块的真实结构，主体部分包覆有热缩防护层，贴合内部PCB板与核心蓝牙芯片的排布轮廓，一端预留排针插接位，五根排针分别对应电源、地、发送、接收、状态引脚，排针的间距、伸出长度完全符合实际插接安装的尺寸要求，能够直接匹配标准2.54mm间距的排母座，无需额外调整即可完成装配对位。模块整体外形为长条形窄体结构，宽度控制在极小范围内，能够适配紧凑的设备内部安装空间，安装边界预留了热缩层的厚度公差，排针端的黑色塑座高度、引脚弯折角度都与实物一致，另一端的PCB板边缘露出部分也做了精准还原，板上的功能区域分层清晰，能够直观呈现模块内部的堆叠逻辑。在结构设计上充分考虑了实际使用中的装配需求，防护层的曲面过渡自然，既还原了热缩管受热收缩后的贴合形态，也保证了模型在虚拟装配时不会与周边结构产生干涉，排针的导电部分与塑座的衔接位置做了细节处理，能够清晰区分不同材质的区域，方便在整机设计中完成模块的布局校验，提前排查安装空间不足、引脚对位偏差等潜在问题，为包含该蓝牙模块的整机产品开发提供精准的结构参考，帮助设计者快速完成通讯部分的布局规划，缩短硬件开发的结构验证周期。
