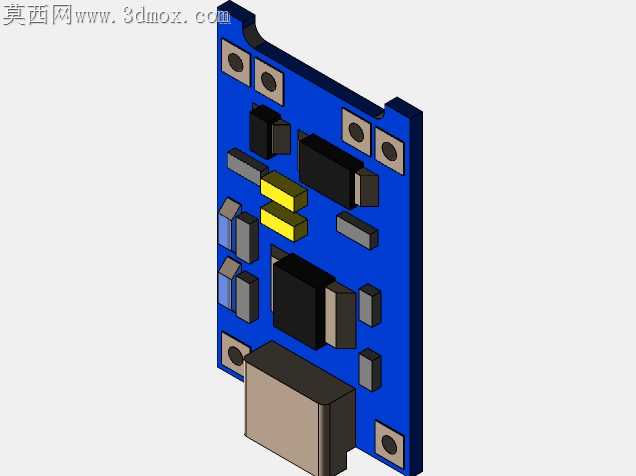

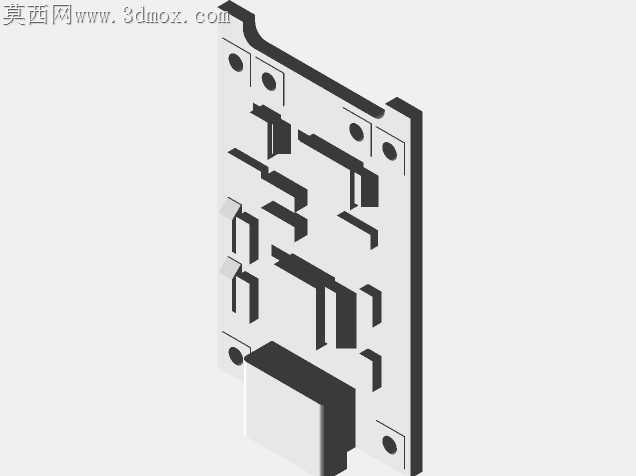

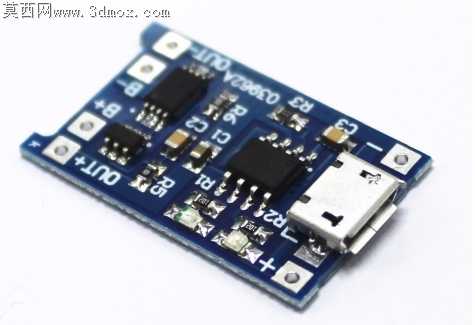

TP4056锂电池充电模块电路板结构

小批量贴片加工时，TP4056充电板最容易出现的虚焊隐患，集中在Micro USB接口的金属屏蔽罩焊盘与主芯片底部散热焊盘两处，建模阶段把这两处的焊盘外延做0.15mm的偷锡延伸，就能让回流焊时熔融焊锡顺着延伸面铺展，不会因为焊盘被元件本体完全遮挡出现锡量不足的冷焊问题。板边的四个固定孔位，建模时特意在孔周做了0.3mm的露铜环加宽，打样时不需要额外加过孔盖油的工艺要求，波峰焊后露铜面自然形成平整的焊锡环，锁M2铜柱时不会因为FR-4基材直接受力出现板边发白开裂的情况，哪怕是学生实训时反复拆装也不会出现基板损伤。板上丝印的极性标识，没有直接印在焊盘紧邻的位置，而是往板内偏移了0.8mm，避免丝印油墨覆盖焊盘边缘导致的上锡不良，同时标识字符高度设为1.2mm，哪怕是用最便宜的丝网印刷工艺，也不会出现字符糊成一团无法辨认的问题，手工焊接时不用对照原理图就能快速分辨电池正负极与输出端极性。贴片电阻电容的焊盘间距，严格按照0805封装的回流焊要求设置为1.0mm，焊盘长度比标准封装长0.2mm，手工焊接时烙铁头能轻松碰到焊盘两侧，不会因为焊盘太短导致元件立碑，哪怕是新手练习焊接，也能快速把元件贴装平整。主芯片的引脚焊盘做了0.1mm的内缩处理，避免焊锡量稍大时出现相邻引脚连锡短路，不用后期花时间用吸锡带清理桥接的焊锡，批量生产时的返修率能降至少三个百分点。板上的走线宽度，电源输入与电池输出的走线都设为1mm，满足1A充电电流的载流要求，信号走线宽度设为0.4mm，既不会因为走线太细在蚀刻时出现断线，也不会占用过多板上空间，整板尺寸控制在常用的迷你模块规格，能直接塞进大部分小型锂电池供电设备的外壳内部，不需要额外修改外壳的预留空间。USB接口的定位柱对应位置，在基板上做了适配的非金属化孔，插件时接口能直接卡进孔位定位，过回流焊时不会因为高温胶带粘贴偏移导致接口歪扭，后期插USB线时不会出现接口松脱接触不良的问题。
