燃油加注作业用液压软管卷收装置

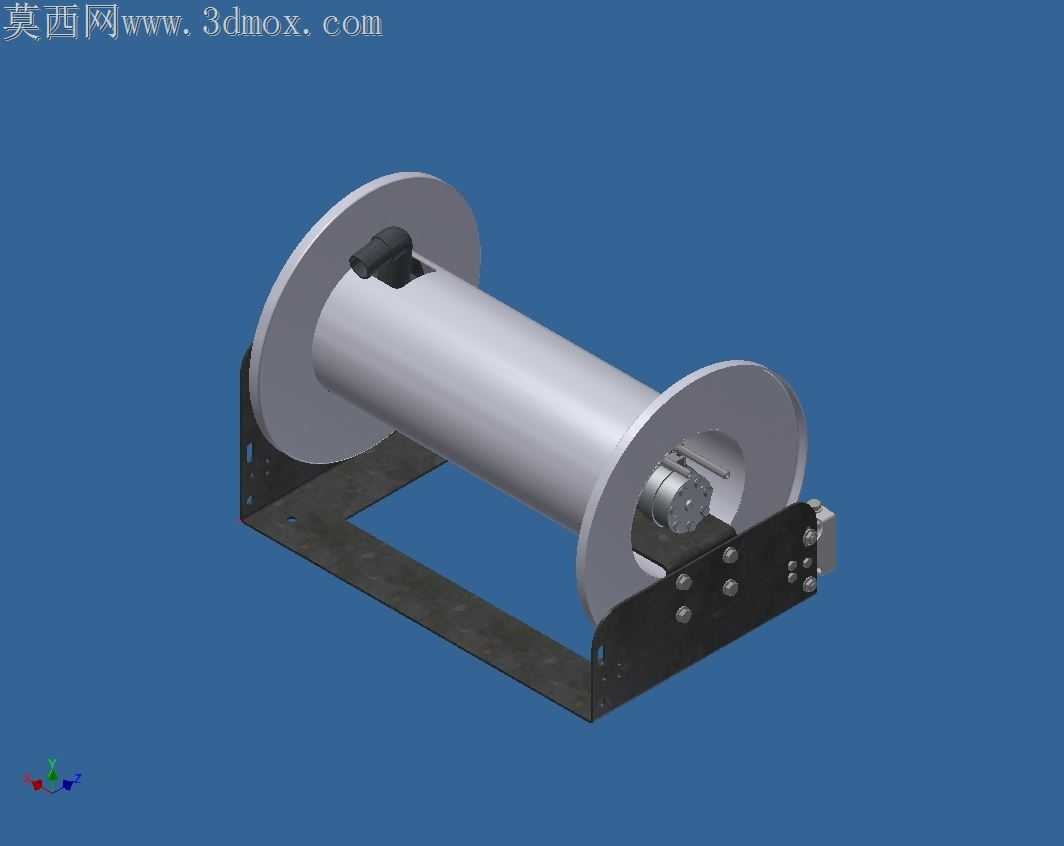

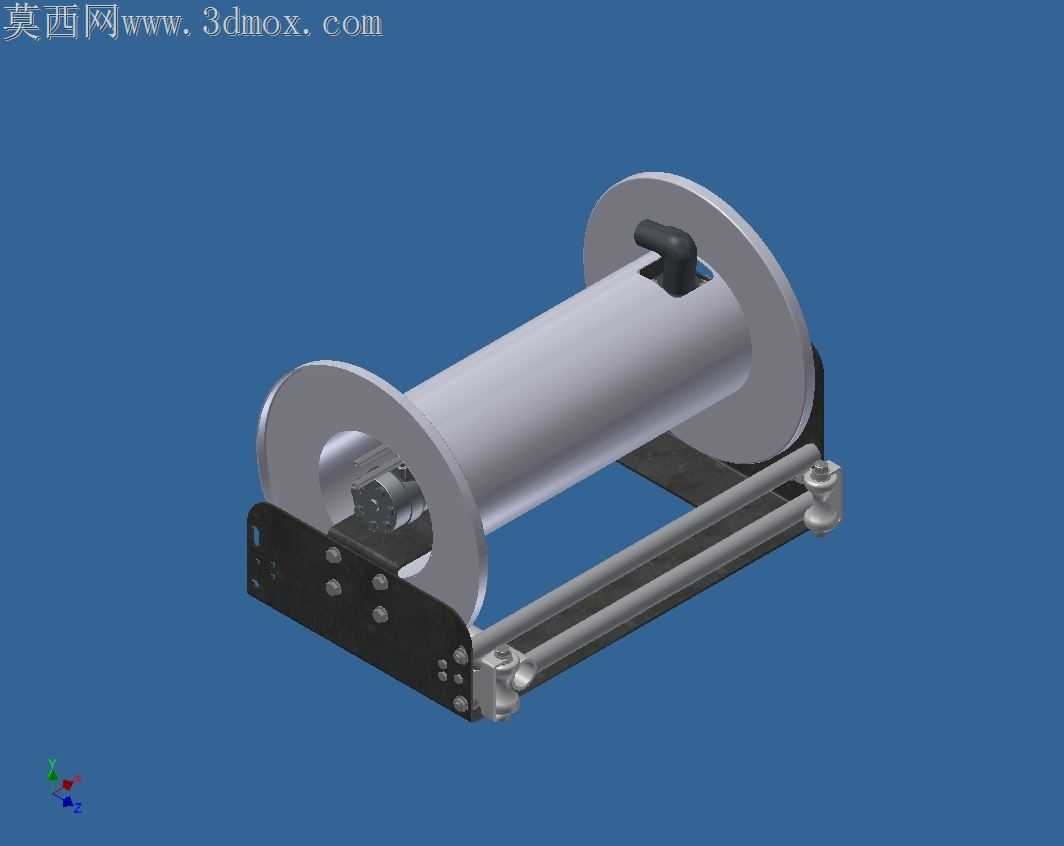

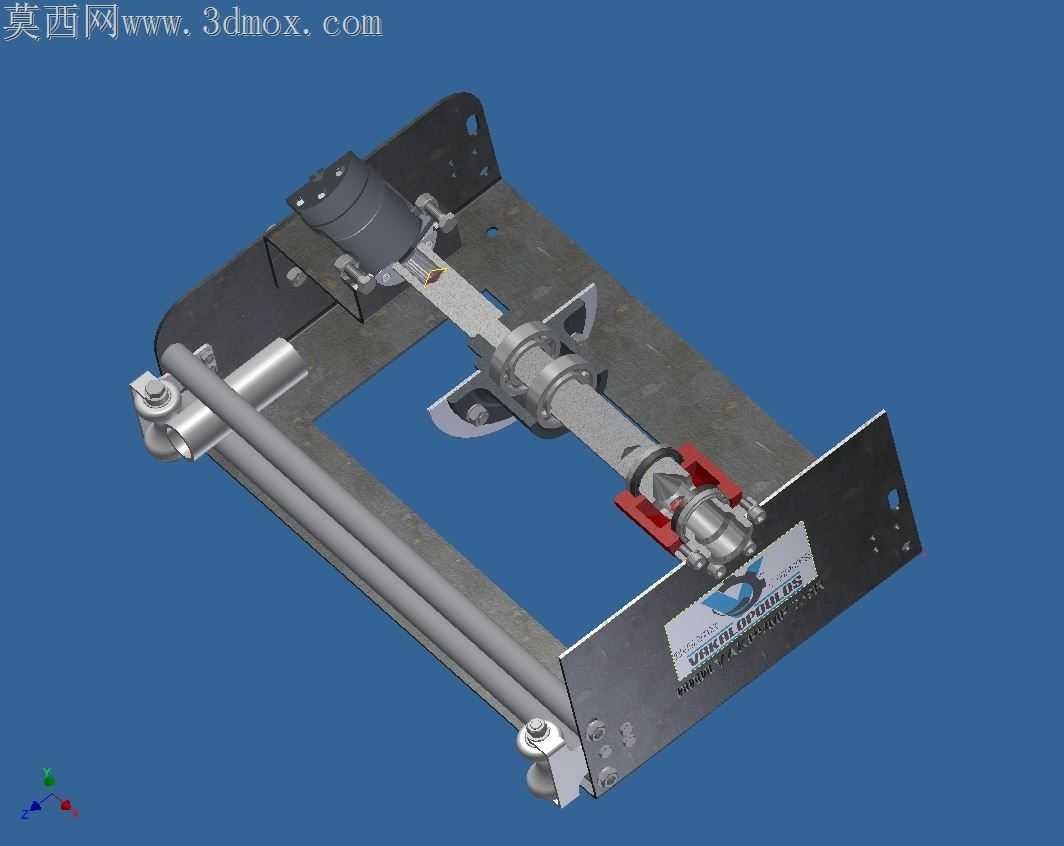

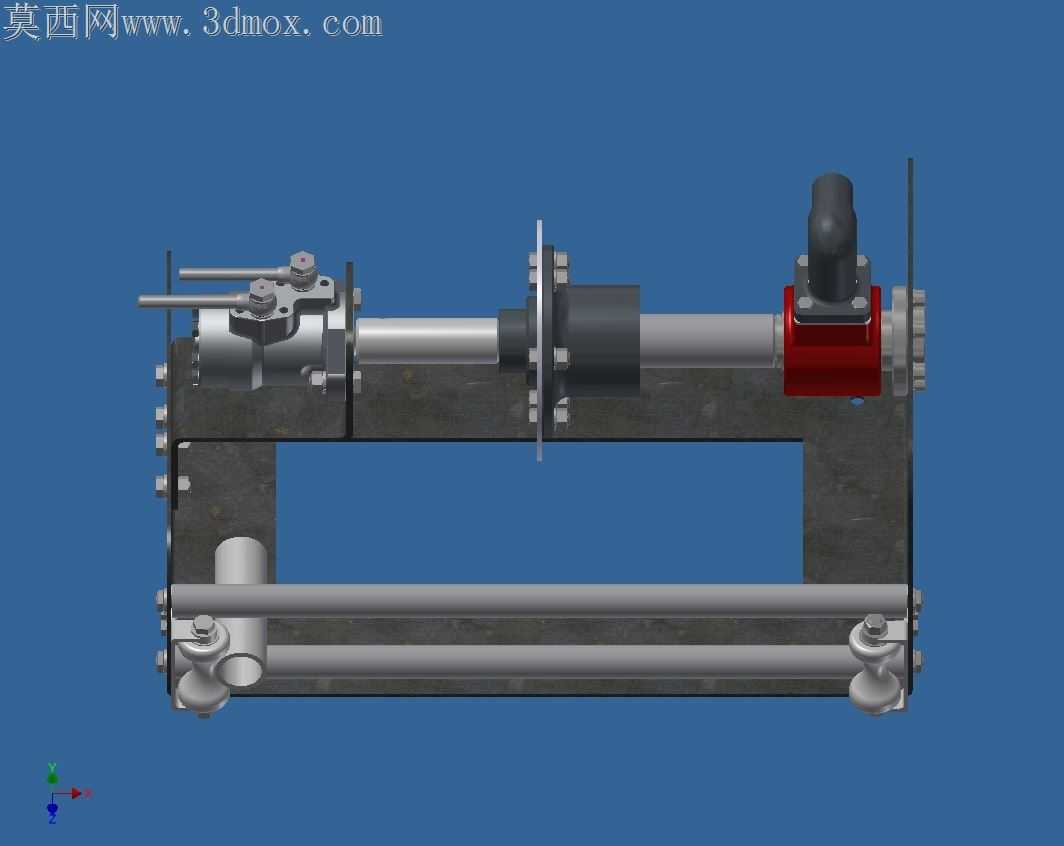

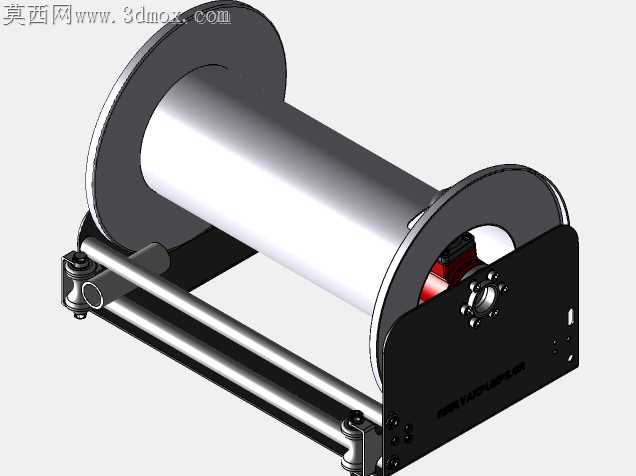

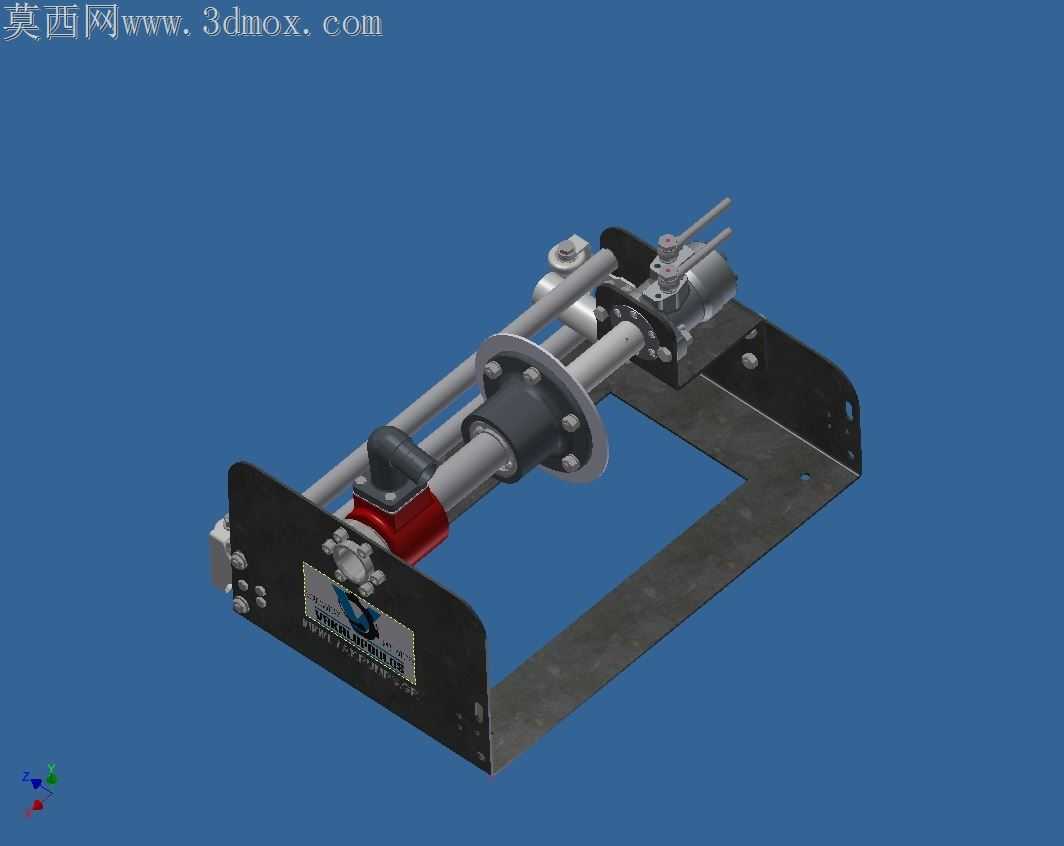

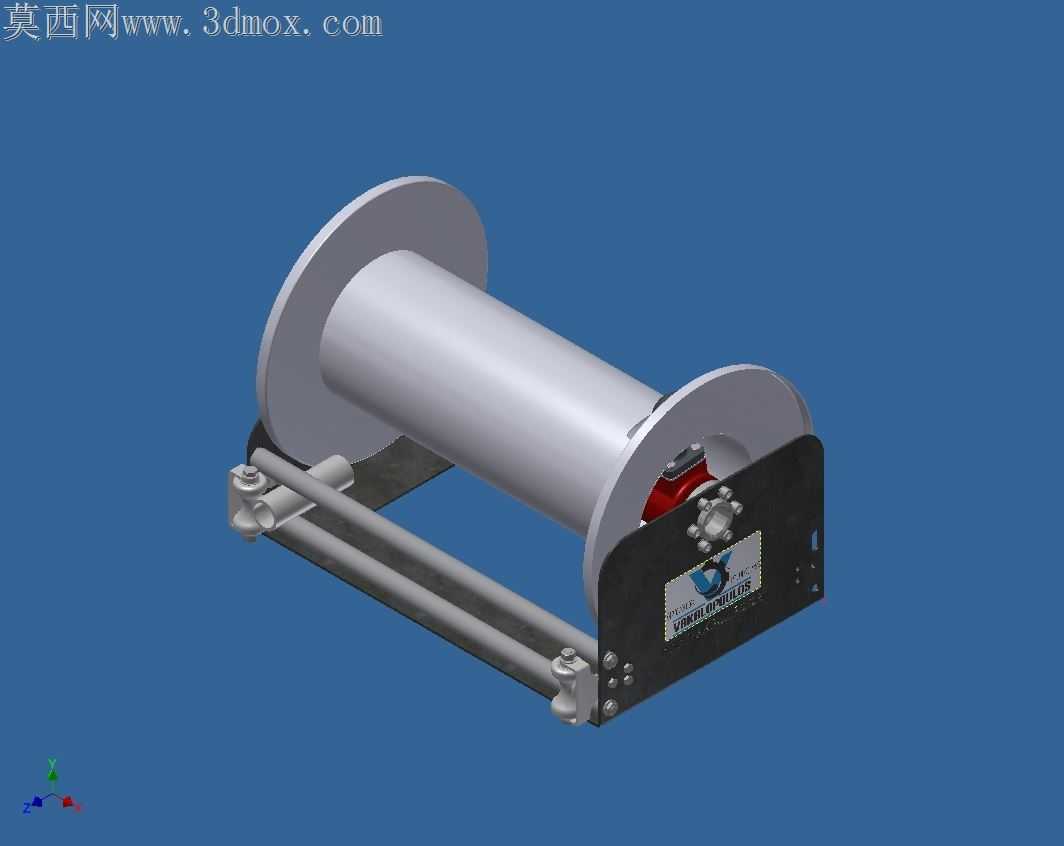

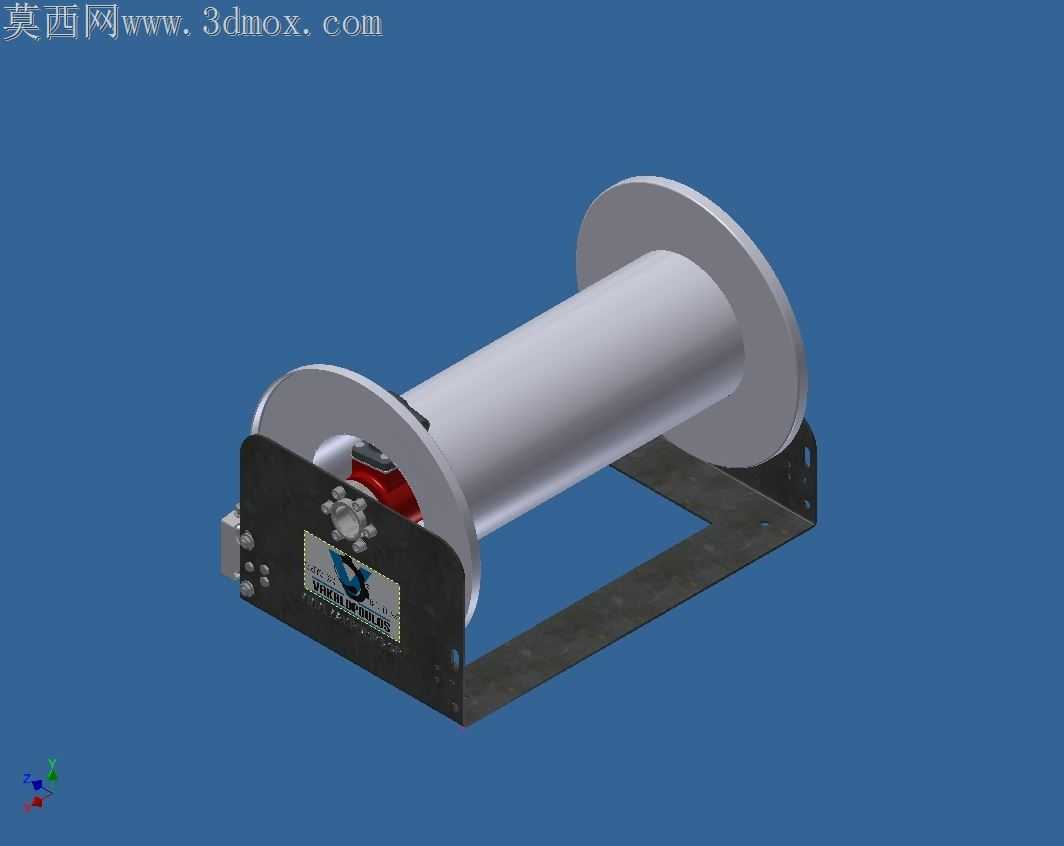

燃油加注现场的软管拖拽磨损、杂乱缠绕一直是高频运维痛点，这款卷盘的结构设计完全围绕加工适配的核心逻辑展开，每一处细节都对应着量产加工的可行性与现场使用的耐用性平衡。卷筒主体采用薄壁卷制筒体搭配双侧挡边法兰的结构，加工时筒体选用冷拔无缝钢管直接下料，无需额外卷板焊接，既规避了焊后筒体圆度不足导致的收管卡顿问题，也减少了焊缝打磨的加工工序，筒体两端与挡边法兰采用止口定位配合，焊接前靠止口保证同轴度，焊后仅需对法兰外圆做少量精车就能满足转动副的装配要求，不会出现因同轴度偏差导致的转动卡滞、单侧磨损过快的问题。侧边的安装支架采用整块钢板激光切割后折弯成型，没有采用多块板材拼焊的结构，切割时一次性预留出转轴安装孔、管路过孔与固定安装孔位，折弯角度靠工装保证90度垂直，省去了拼焊时的多工位定位装夹步骤，也避免了拼焊焊缝在长期受液压管路反作用力时出现的开裂隐患。支架上的手动锁止旋钮采用标准细牙螺纹配合耐磨铜套的结构，铜套直接压入支架预制的安装孔内，加工时仅需保证孔的公差带在H7区间，压装后无需额外铰孔就能满足旋钮的转动顺滑度要求，锁止端的压块做了圆弧过渡处理，锁止时不会划伤卷筒表面的喷塑层，长期使用也不会出现锈迹污染软管的情况。底部的导向辊组采用空心光轴搭配冲压轴承座的结构，光轴两端直接卡入支架上预制的U型槽内，靠轴承座的卡簧限位，装配时无需额外拧紧紧固件，后期维护更换导向辊时直接撬开卡簧就能抽出光轴，比传统螺栓固定结构的维护效率提升六成以上。导向辊的表面做了硬质阳极氧化处理，硬度达到HV400以上，软管反复拖拽摩擦也不会出现深划痕，不会勾扯软管外层的橡胶层造成破损。卷筒内部的液压旋转接头安装位做了沉台设计，加工时沉台深度与旋转接头的安装法兰厚度完全匹配，装配后旋转接头端面与卷筒端面齐平，不会出现突出部分剐蹭支架的问题，旋转接头的进出油口方向与底部导向辊的过管方向完全对齐，软管收放时不会出现扭曲弯折，避免了软管因长期扭曲导致的内层钢丝断裂、渗油故障。支架底部的安装脚做了外翻边处理，安装时外翻边与车载安装面完全贴合，靠螺栓压紧后不会出现应力集中在折弯处的问题，即便在车辆行驶的颠簸工况下，安装脚也不会出现断裂变形。所有外露的金属件加工完成后都采用静电喷塑处理，喷塑前做磷化防锈处理，适配港口、加油船这类高盐雾、高湿度的作业环境，不会出现短时间内漆面脱落、基材锈蚀的问题。
