机油水管用六角式旋转接头结构

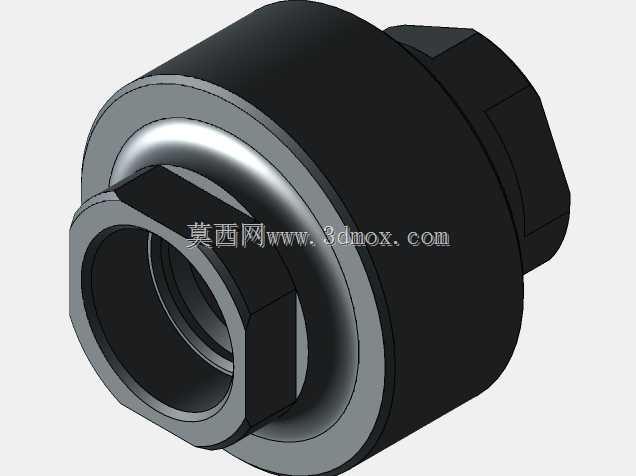

　　在液压润滑系统、冷却循环管路的布设场景里，经常会遇到连接端存在相对转动的工况，比如设备回转部位的润滑油输送、旋转工作台的冷却水管路对接，普通硬管对接或者固定式接头在这类场景下很容易因为反复扭转出现密封失效、管路弯折破损的问题，这时候就需要用到可实现相对回转的旋转接头来做过渡连接，本次的旋转接头结构就是针对机油输送、常温水路这类中低压工况设计的。从实际使用的角度出发，这类接头首先要解决的就是回转过程中的密封可靠性，结构上采用了嵌套式的回转配合设计，主体外壳做了加厚的侧壁结构，用来承受管路内压带来的环向应力，同时外壳一端加工了外六角的装夹位，方便现场安装的时候用扳手施加扭矩，不会出现打滑损伤接头表面的问题，

　　另一端的六角结构则是用来对接锁紧螺母，实现内部密封组件的轴向压紧。内部的流道做了等径的贯通设计，没有做突然的变径或者直角转折，这样流体在通过接头的时候不会产生明显的压损，不管是输送粘度偏高的机油还是流动性好的冷却水，都能保持顺畅的流通状态，不会因为流道结构问题产生紊流、局部阻力过大的情况。设计的时候首先考虑的是安装边界的适配性，接头两端的连接尺寸都是按照常规管路的通用连接规格做的匹配，轴向的总长度控制在紧凑的范围内，不会在安装后占用过多的管路布置空间，哪怕是在设备内部管路排布比较密集的区域，也能顺利完成安装，不会和周边的其他零部件产生干涉。回转配合面的加工精度是这类接头设计的核心要点，配合间隙控制在合理范围内，

　　既不会因为间隙过大导致密封件被挤入间隙造成磨损，也不会因为间隙过小导致回转阻力过大，甚至在温度变化出现热胀冷缩的时候出现卡滞的问题。密封组件的选型上，针对机油和常温水的介质特性，选用了兼容两类介质的密封材质，既耐机油的长期浸泡不会出现溶胀变形，也不会在水环境下出现硬化失效的问题，密封的压紧量经过反复校核，保证在额定工作压力下不会出现渗漏，同时也不会因为压紧力过大导致回转扭矩过高，影响连接端的相对转动。在实际的设备配套场景中，这类旋转接头常被用在机床主轴的润滑管路对接、自动化回转工位的冷却水路连接、小型液压设备的活动管路过渡等位置，相比带旋转功能的快插接头，这种结构的接头抗压力波动的能力更强，

　　不会因为管路内的水锤或者压力脉冲出现密封脱开的问题，整体的结构强度更高，适合在长期连续运行的工业设备上使用。建模的时候对各个配合面的公差带做了对应标注，方便后续出工程图的时候直接调用加工要求，外壳的边角位置都做了小的倒角处理，既去除了加工后的锐边避免安装时划伤操作人员，也能在对接管路的时候起到导向作用，提升现场装配的效率。内部的密封槽尺寸严格按照密封件的安装尺寸规范设计，槽宽和槽深都控制在标准范围内，保证密封件安装后不会出现扭曲、移位的问题，在接头做360度回转的过程中，密封件能始终保持稳定的压缩量，实现长期的无渗漏运行。另外接头的外表面没有做多余的装饰性结构，所有的外形结构都是服务于功能需求，外表面的粗糙度要求满足常规的五金加工标准，不需要做额外的表面处理就能满足使用需求，能有效控制加工制造成本，适合批量配套使用。在做管路选型匹配的时候，只需要确认两端连接的管路规格和接头的接口尺寸一致，工作压力在接头的额定承压范围内，介质属于机油或者常温清水这类兼容介质，就可以直接选用，不需要做额外的结构修改，能大幅缩短设备管路系统的设计周期。
