带电机联轴器保护的旋转叶片气泵总成

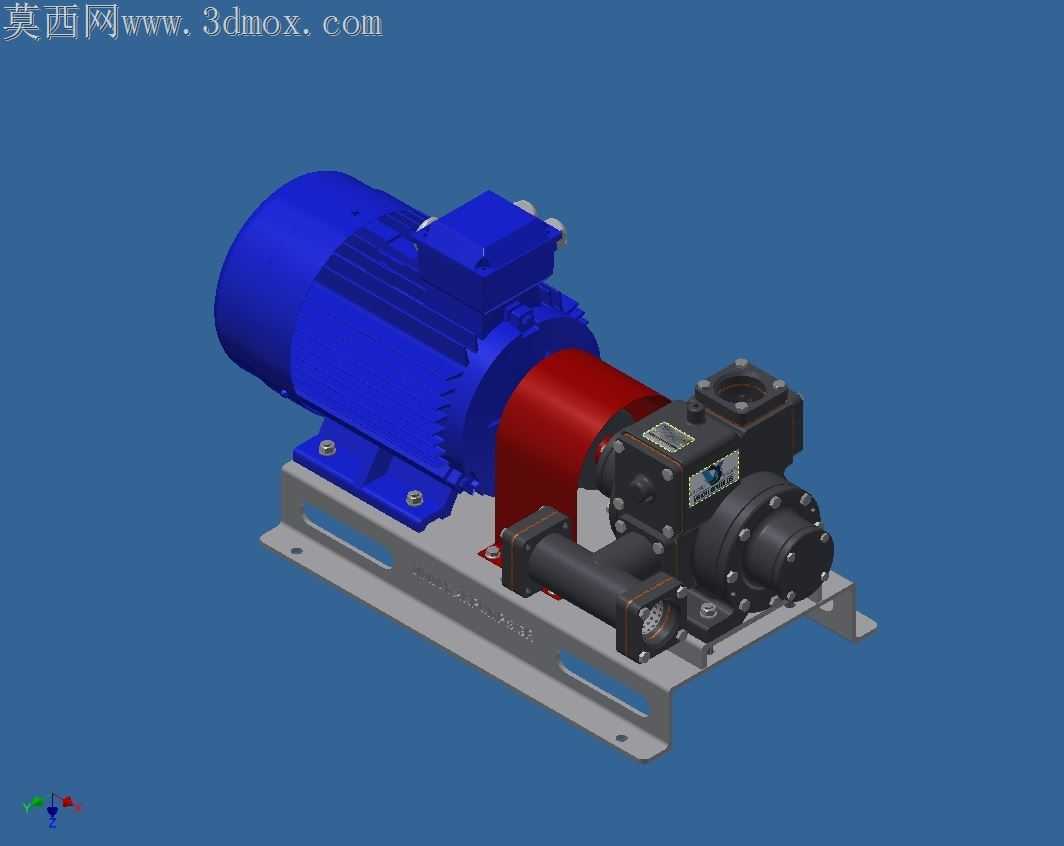

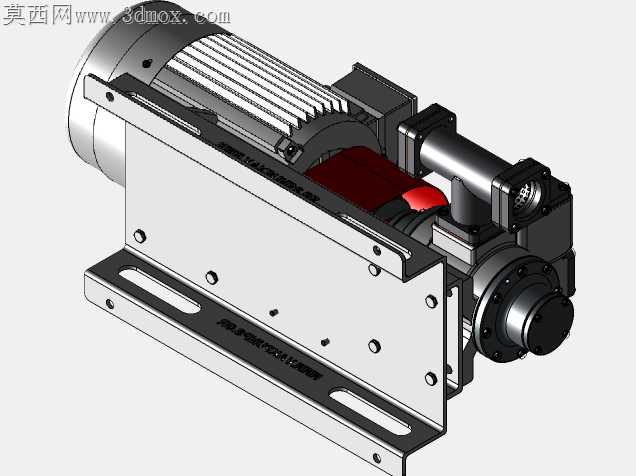

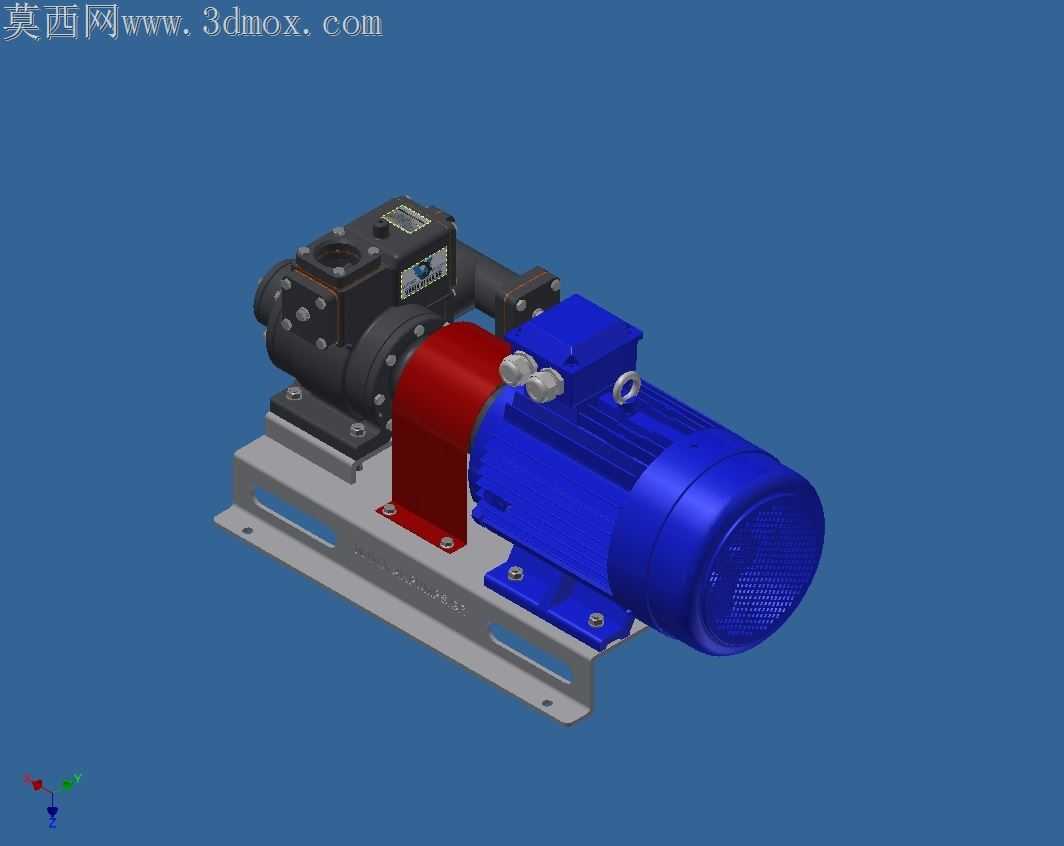

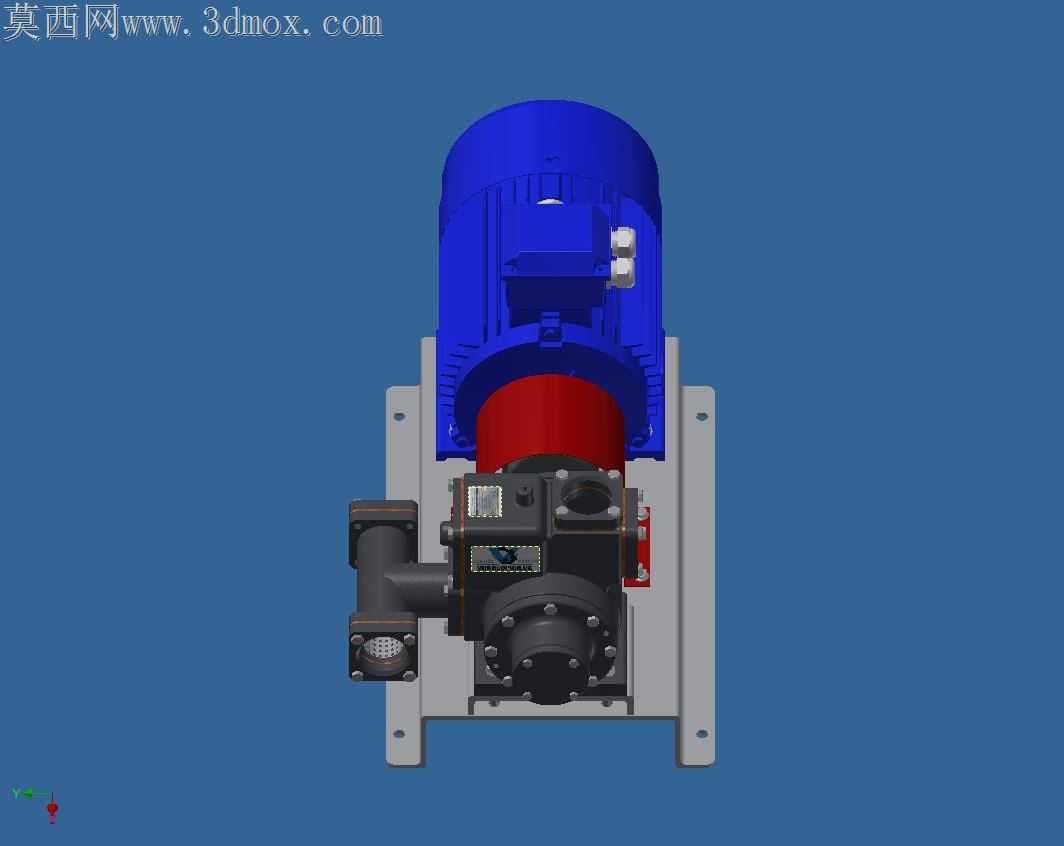

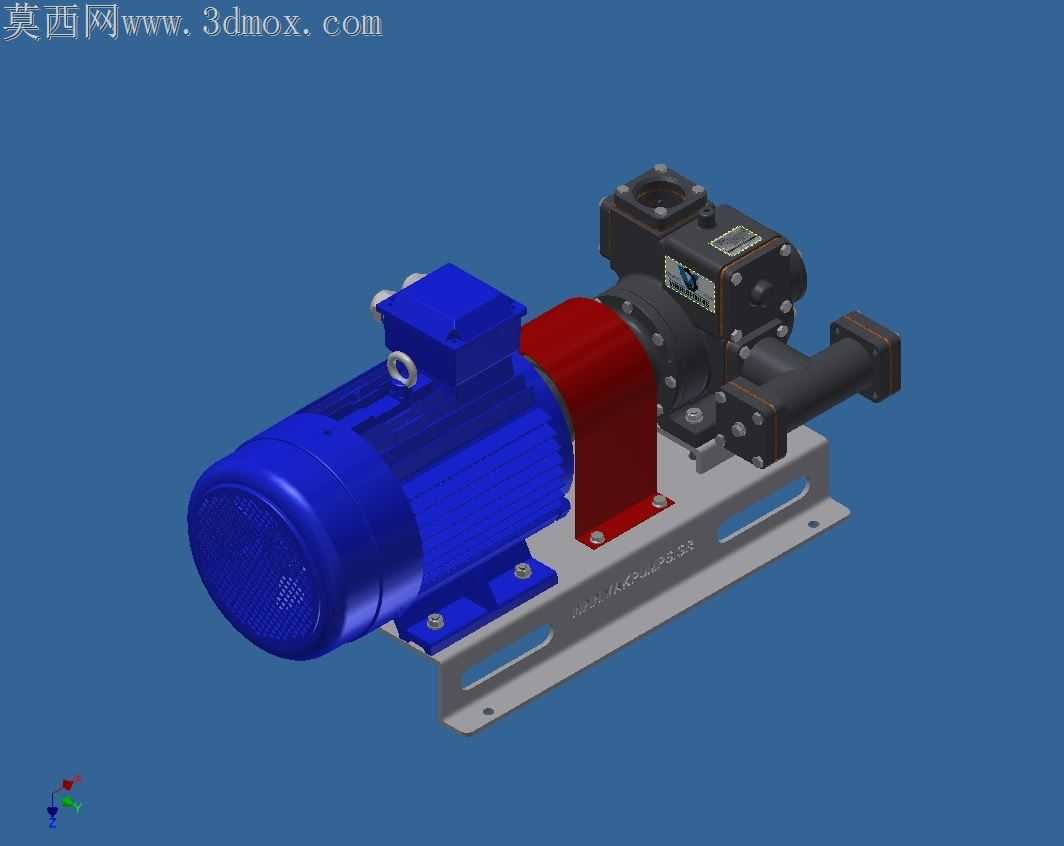

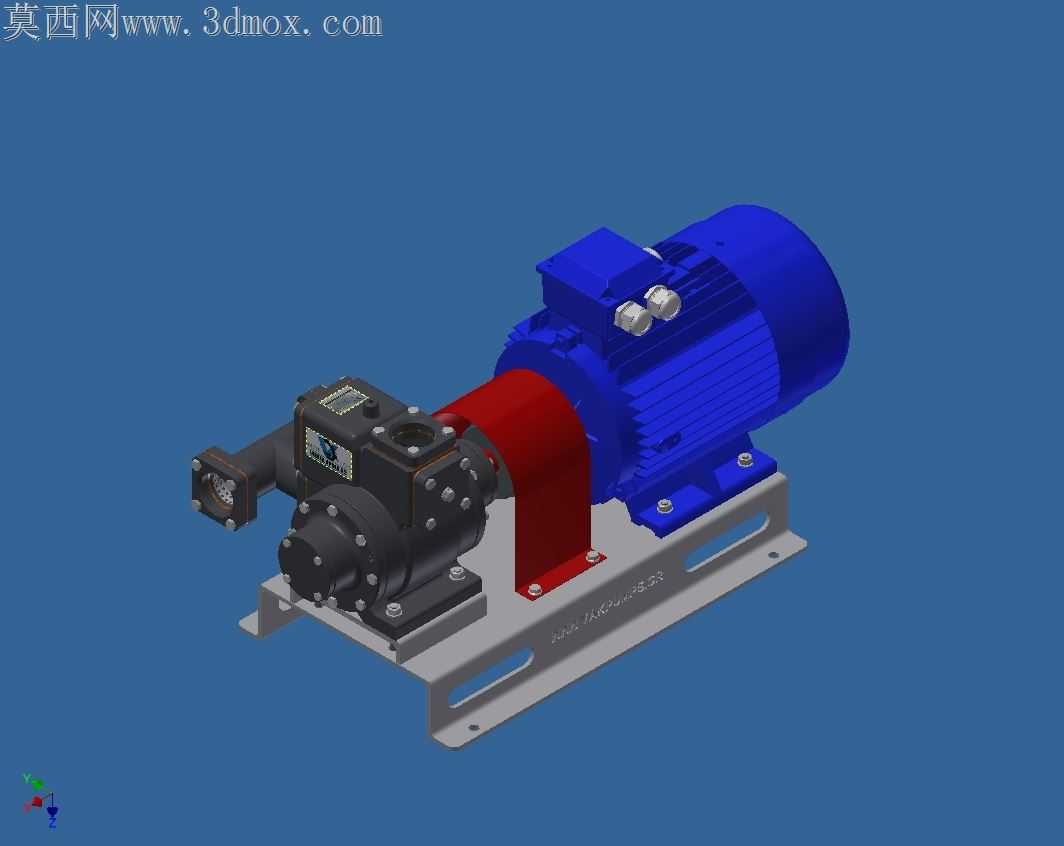

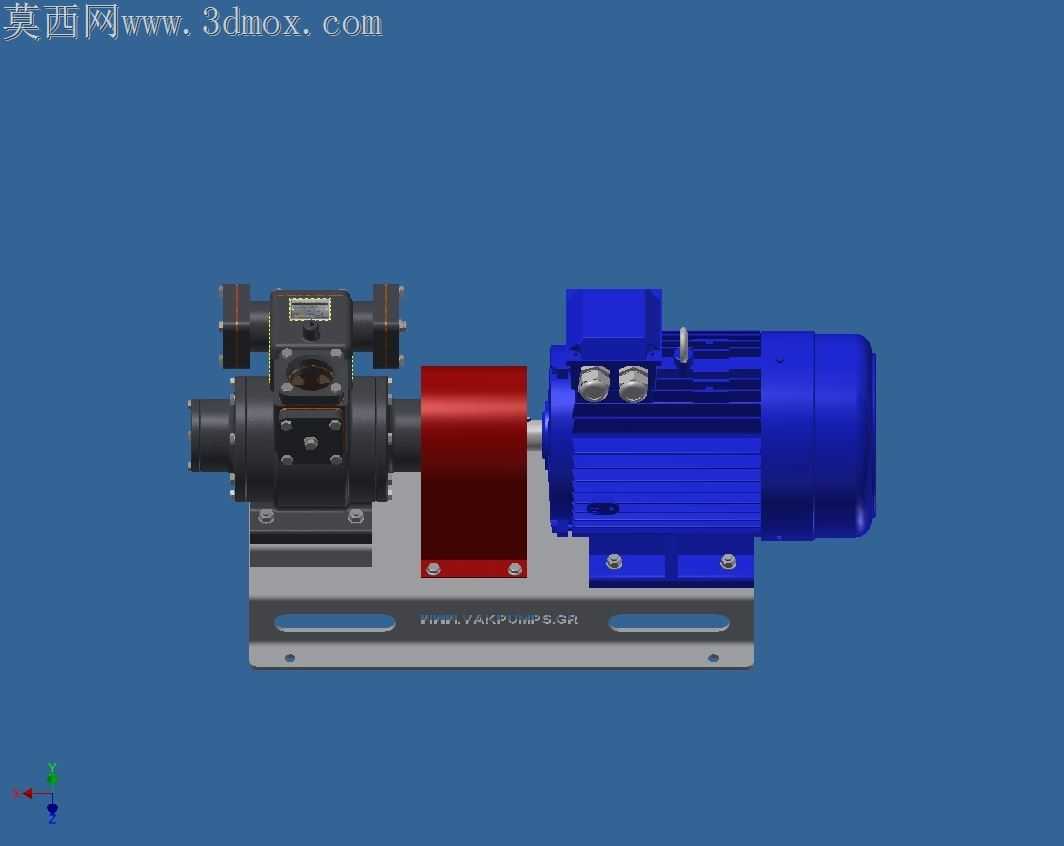

现场运维中常碰到泵组联轴器外露剐蹭操作人员、电机与泵体同轴度偏差导致轴承过早磨损的问题，这套带集成底座的叶片泵总成，在装配逻辑上做了很贴合现场需求的细节处理。红色的联轴器保护罩不是简单的外罩钣金件，它的安装孔位和电机、泵体的定位销孔做了同轴基准匹配，安装时不需要反复打表找正，罩体本身的止口刚好卡在泵体输出端的定位台阶上，另一端套住电机输出轴的轴承端盖外圆，哪怕底座安装时存在微小的平面度误差，保护罩也能辅助约束两轴的径向窜动，避免联轴器弹性块因为偏载过早碎裂。金属底座的长条形安装腰孔不是随意开的通槽，孔位的间距刚好匹配常见工业现场的预埋螺栓间距，腰孔的边缘做了沉台倒角，螺栓拧入时不会因为孔边的毛刺垫起垫片，导致泵组运行时出现共振松动。泵体本身的进出油口法兰面做了0.8粗糙度的精铣面，法兰螺栓孔的位置度公差控制在0.1mm以内，现场接管道时不需要强行掰动管道对齐孔位，避免法兰密封垫因为受力不均出现渗漏。泵体端盖的螺栓排布做了不对称的错位设计，不会出现装反端盖导致内部叶片槽对位偏差的问题，端盖上的油封安装槽做了双道台阶，一道装骨架油封防油液泄漏，另一道留作防尘密封的备用槽，在多粉尘的车间工况下可以额外加装防尘圈，延长油封的使用寿命。电机和泵体的连接脚座都做了定位凸台，凸台和底座上的凹槽是小间隙配合，装配时不需要人工调整中心高，把两个部件顺着凹槽推到位就能直接拧紧紧固螺栓，省掉了传统泵组装配时反复塞垫片调整中心高的步骤。联轴器选用的是弹性块式结构，弹性块的材质是耐油丁腈橡胶，哪怕泵体出现瞬间的负载冲击，弹性块能吸收大部分的冲击载荷，不会把冲击力直接传递到电机输出轴上，避免电机轴承因为冲击出现点蚀。底座的底部做了网格状的加强筋，在不增加整体壁厚的前提下提升了底座的刚性，泵组长时间运行不会因为底座变形导致两轴同轴度超差，筋条的位置刚好避开了螺栓的安装空间，拧螺栓时扳手不会和筋条发生干涉。泵体上的调压阀安装位做了内置的流道，不需要外接额外的溢流管路，阀块直接拧在泵体上就能实现过载溢流，减少了外接管路的泄漏点，阀块的密封面做了锥面密封，比传统的平面密封耐压力波动的能力更强，频繁启停的工况下也不会出现渗油的问题。
