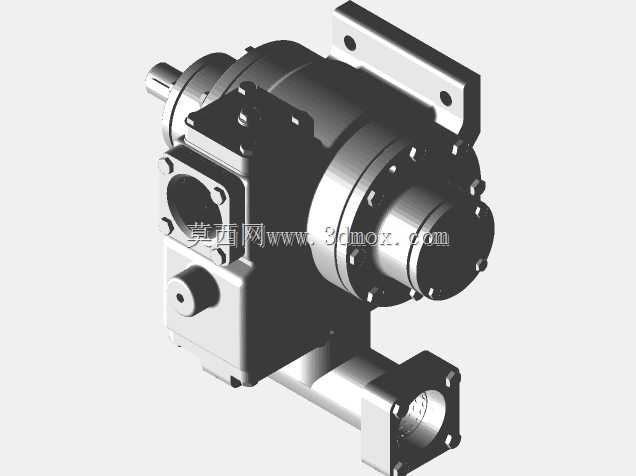

带过滤器旁路的容积式旋叶叶片泵结构

在液压润滑系统、燃油输送回路这类对介质清洁度有要求的工况里，这类集成过滤器与旁路结构的容积式旋叶叶片泵，是很多中小型液压站、内燃机组辅机系统里的常用元件。做结构设计的时候，首先要考虑的是安装边界的适配性，这款泵的安装法兰采用标准菱形带定位止口的结构，止口尺寸与通用安装基座匹配，轴向伸出的输入轴采用平键传动结构，轴伸长度控制在适配标准联轴器、皮带轮的范围内，不需要额外做轴头改装就能直接对接原动机。泵体侧面的过滤器集成腔是设计里的核心功能段，日常运行时介质从进油口进入后先经过内置过滤元件，拦截介质里的金属碎屑、密封残渣等杂质，再进入旋叶泵的工作腔完成增压输出，避免杂质刮伤泵芯的叶片、定子内壁，延长核心部件的磨损周期。旁路结构的设计逻辑是做失效保护，当过滤器因为长期未清理出现堵塞、前后压差超过设定阈值时，旁路阀会自动开启，让介质绕过滤芯直接进入泵腔，避免出现吸空、供油中断的问题，哪怕滤芯堵死也能保证系统最低限度的供油，不会出现瞬间断油导致的设备烧损、抱轴故障。从结构布局来看，泵的进出油口采用侧向法兰连接形式，油口朝向可以根据安装空间调整，侧面预留的调压阀安装位可以直接集成溢流阀组件，不需要在外部管路上额外加装调压元件，减少管路接头的泄漏点。建模的时候要注意旋叶组件的配合间隙，叶片在转子槽内的滑动间隙要控制在合理范围，既要保证叶片能在离心力作用下贴紧定子内壁形成密封容腔，又不能因为间隙过小出现热胀卡滞的问题，定子的内曲线轮廓要平滑过渡，避免叶片在伸缩过程中出现撞击、异响。安装脚的位置做了加强筋处理，因为泵运行时会有小幅振动，加强筋可以避免安装脚在长期交变载荷下出现开裂，泵体与端盖的连接螺栓采用均布布局，保证密封面的压紧力均匀，不会出现局部渗漏的问题。这类泵的实际应用场景覆盖很广，从机床的液压润滑系统、小型工程机械的燃油输送，到工业设备的稀油润滑站都能适配，设计时兼顾了过滤功能与旁路保护，不需要在泵前额外加装独立过滤器，能节省管路安装空间，减少系统的整体成本。
