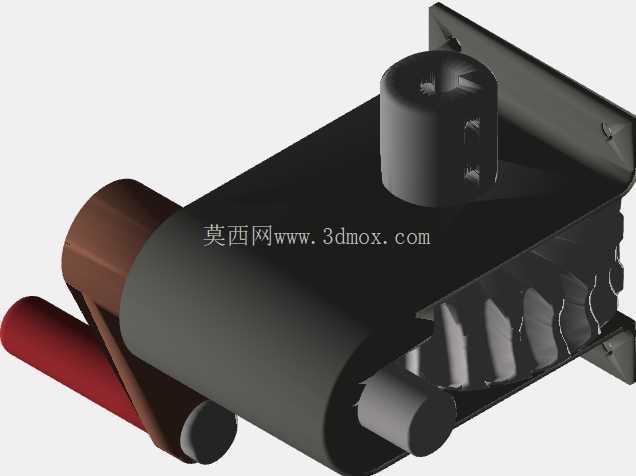

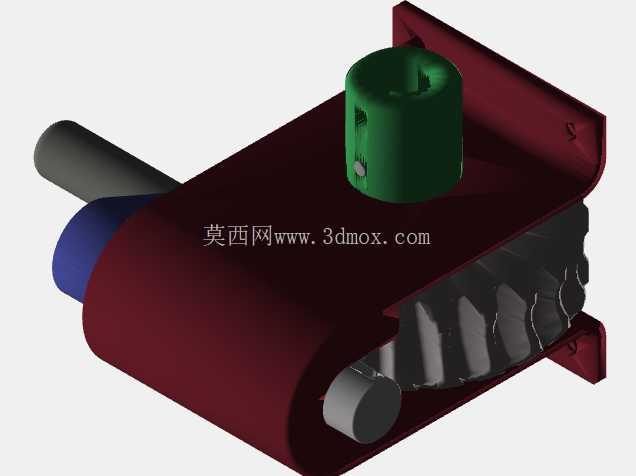

带手柄手动操作蜗轮蜗杆传动结构

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1171724
  • 带手柄手动操作蜗轮蜗杆传动结构
  • 带手柄手动操作蜗轮蜗杆传动结构

这套手动蜗轮传动结构,核心应用在不需要动力驱动、需要人工精准微调转角的工业场景里,比如小型工装夹具的角度锁紧、轻工设备的手动进给调节、检测工位的工件姿态微调,还有一些小型试验台的角度调整机构,都能看到这类结构的身影。和电动驱动的蜗轮结构不同,带手柄的设计完全脱离了电控与动力源的限制,在无供电的野外检修场景、防爆区域不能使用电动设备的工位,还有需要人工感知操作反馈的精细调节环节,这套结构的适配性远高于动力驱动的同类传动件。

从功能特性上看,这套结构采用1:30的传动比设计,手柄端输入的扭矩经过蜗轮蜗杆副的减速增扭后,输出端可以获得足够大的锁紧力矩,就算是单手操作手柄,也能带动数十公斤的负载完成转角调整,同时蜗轮蜗杆自带的反向自锁特性,能在停止转动手柄后自动锁止输出端位置,不需要额外增加锁紧销、抱闸这类辅助定位结构,大幅简化了整套机构的零件数量,也降低了后期维护的复杂度。操作端的手柄采用符合人体操作习惯的力臂设计,转动时的力反馈均匀,不会出现卡顿或者死点位置,就算是连续转动多圈调整大角度,操作人员的手腕也不会产生明显的疲劳感。

设计思路上,这套结构优先考虑了手动操作的平顺性与长期使用的耐磨性,蜗杆的齿形采用渐开线圆柱蜗杆设计,和蜗轮的啮合接触面积经过优化,啮合间隙控制在0.02mm以内,既不会因为间隙过大出现回程空程,也不会因为间隙过小导致转动卡滞、磨损加快。蜗轮的齿圈部分采用耐磨铜合金材质,和钢制蜗杆配对使用时的摩擦系数更低,长期手动操作也不会出现齿面拉伤的问题,基座部分采用一体式铸铁结构,安装基准面的平面度控制在0.01mm以内,能保证整套结构安装到设备上之后,蜗杆和蜗轮的同轴度不会因为安装偏差出现偏移。手柄和蜗杆输入轴之间采用方孔连接,不需要额外的键连接就能传递足够的操作扭矩,拆装维护时只需要拔出手柄就能完成蜗杆部分的检修,不需要拆解整个蜗轮箱体。

安装边界方面,整套结构的输出轴采用标准轴径设计,轴端预留了平键安装位,可以直接和需要驱动的转盘、摆臂、夹具座连接,不需要额外加工转接法兰。基座上的安装孔采用长圆孔设计,安装时可以在小范围内调整啮合中心距,补偿安装面的加工误差,就算是安装面的加工精度稍差,也能通过调整安装位置保证蜗轮蜗杆的啮合状态处于最优区间。整体外形尺寸紧凑,横向安装尺寸不超过200mm,纵向高度不超过120mm,就算是安装在空间狭小的工装台侧面、小型设备的内部腔室里,也不会和周边的其他结构产生干涉。输出端的转角范围没有硬限位,可以根据实际使用需求在360度范围内任意调整,也可以根据配套设备的需求额外加装限位挡块,限制最大转动角度,避免超程损坏配套部件。

在实际使用场景里,这类手动蜗轮结构经常被用在小型焊接工装的转角调整上,操作人员转动手柄就能带动工装卡具带着工件翻转到需要的焊接角度,自锁特性可以保证焊接过程中工件不会因为自重出现角度偏移,不需要额外的锁紧操作,调整效率比传统的螺栓锁紧式转角台高很多。还有一些小型输送线的侧边挡板调节,也会用到这类结构,转动手柄就能微调挡板的开合角度,适应不同宽度的工件输送需求,调整完成后自动锁止,不会因为工件的碰撞出现角度偏移。和其他手动调节结构相比,蜗轮传动的调节精度更高,手柄转动30圈输出轴才转动一圈,微调时可以精准控制到0.1度的转角精度,完全能满足大多数工业场景的手动调节精度要求,而且整套结构的零件数量少,没有易损的弹性零件,长期使用的故障率极低,日常只需要定期在啮合部位添加润滑脂就能保证操作平顺性,维护成本远低于齿轮减速式的手动调节结构。
