带密集孔结构的环形挤出机核心模头

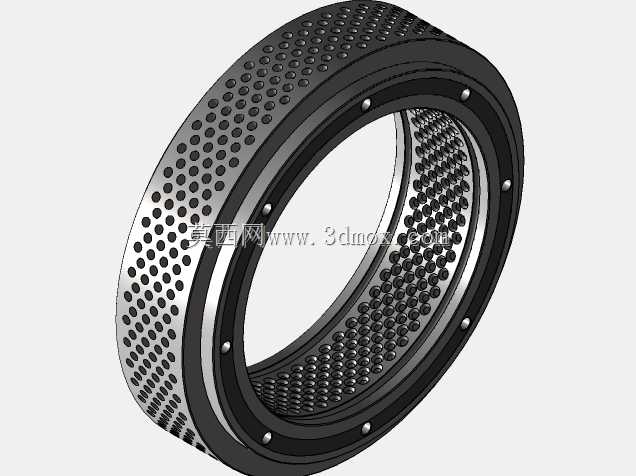

　　该环形多孔构件是挤出成型设备的核心工作部件，主要应用于聚合物颗粒加工、橡塑混炼挤出生产线的出料成型段，直接决定挤出物料的成型均匀度与生产效率。从结构设计来看，整体采用同轴双层环形布局，外层环带密布等径通孔，孔位按正三角形阵列排布，这种排布方式能在保证环体结构强度的前提下最大化开孔率，让熔融态物料在通过孔道时获得均匀的分流效果，避免因局部流速差造成的出料粗细不均、颗粒结块问题。内层环面同样设置规整的导流孔阵列，与外层孔道形成错位配合，物料在流经两层孔板的过程中会完成多次分流、混炼，有效提升熔体的塑化均匀度，适配高填充母粒、可降解塑料等对混炼效果要求较高的物料加工场景。构件的周向均匀分布沉头安装孔，用于与挤出机的出料筒体、

　　加热组件进行同轴定位装配，安装时需保证环体端面与筒体轴线的垂直度公差控制在0.05mm以内，避免运行过程中出现偏磨、漏料问题。环体的内外径尺寸匹配常规CA6140系列机床加工的挤出机筒体安装位，壁厚经过强度校核，可承受15-25MPa的熔体工作压力，长期在180-260℃的加工温度区间运行时，不会出现结构蠕变、孔道变形的问题。设计过程中针对孔道的边缘做了微小的倒角处理，减少物料在孔口处的滞留积料，降低长期生产过程中出现物料碳化、杂质混入成品的概率。环形构件的两端面设置有定位止口，与相邻的加热圈、冷却定型套配合时可实现快速同轴对位，减少现场安装的调试工作量。这类带密集孔结构的环形模头，也可适配颗粒结晶器的出料工况，

　　作为结晶过程的物料分配构件使用，让熔融物料在通过孔道后形成均匀的料条，进入后续冷却、切粒工序时能获得粒径一致的结晶颗粒。建模过程中对所有孔位的阵列参数做了参数化关联，若需要调整开孔率、孔径参数适配不同产能的生产线，可直接修改阵列参数快速生成新的结构模型，无需重复绘制单个孔特征，能大幅缩短同类构件的改型设计周期。
