工业型煤螺旋挤压成型设备结构设计

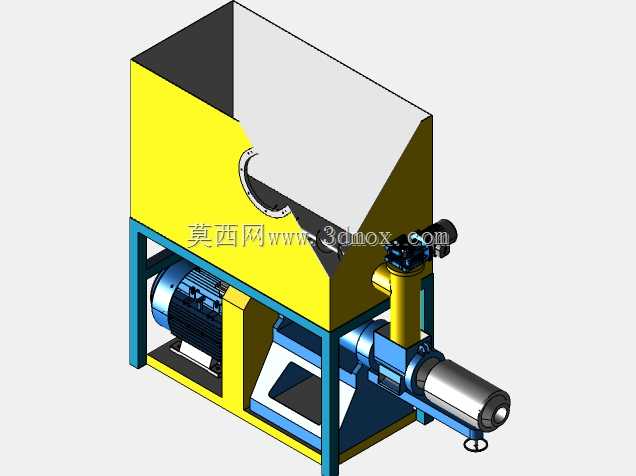

　　这款型煤挤压设备主要面向洁净煤生产、民用型煤加工、工业锅炉配套燃料制备场景，可将混配好的煤粉、粘结剂混合料连续挤压成指定截面的型煤棒料，替代传统散煤燃烧，适配中小型型煤加工生产线的连续作业需求。设备整体采用立式料斗搭配水平螺旋挤压的布局，上部敞口式料斗做了大倾角溜边设计，能够避免湿黏煤粉在料斗内壁结拱架桥，料斗侧壁开设的观察检修口可在不停机状态下快速清理卡滞的大块物料，也能实时观测料位情况，及时补料避免空转。驱动单元采用卧式电机平行布置在机架侧下方，通过带传动连接螺旋主轴，这种布局既压缩了设备整体的横向占地尺寸，也能利用电机自重平衡前端挤压头的重量，降低机架运行时的振动幅度，带传动结构还能在物料卡滞时起到过载打滑的保护作用，

　　避免硬卡滞损坏螺旋叶片或者减速结构。螺旋挤压段采用变螺距设计，从进料端到出料端螺距逐步缩小，能够逐步压缩物料体积，挤出物料间裹挟的空气，提升成型棒料的密实度，出料端搭配可更换的成型模头，可根据生产需求更换不同孔径、不同截面形状的模口，生产圆柱状、方条状或者带内孔的型煤产品。机架采用型钢焊接框架结构，底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，也可搭配减震垫安装在移动式钢架平台上，适配不同场地的安装需求；机架侧面预留了传动护罩的安装位，可加装安全护罩覆盖传动带与旋转轴端，满足车间生产的安全防护要求。设备的进料口高度适配常规人工倒料或者皮带机送料的高度，无需额外搭建过高的操作平台，出料口高度可对接后续的输送切段设备，

　　直接将成型后的棒料输送到晾晒或者烘干工序。设计时充分考虑了湿黏物料的粘附问题，所有与物料接触的内壁都做了光滑过渡处理，没有直角积料死角，螺旋叶片边缘与挤压腔内壁保留了均匀的小间隙，既避免叶片刮蹭内壁产生金属碎屑混入物料，也能减少物料在腔壁的粘附残留。设备的整体安装边界紧凑，不需要过大的厂房空间，单台设备即可完成从进料到挤压成型的全流程，也可多台并联布置提升生产线产能，日常维护时仅需定期检查传动带张紧度、螺旋叶片磨损情况以及模头的出料顺畅度，维护操作简单，不需要复杂的专用工装。
