带进料斗支架式工业管道控制阀结构设计

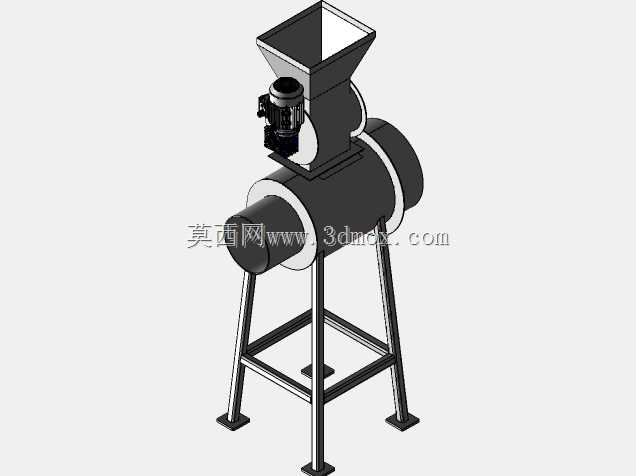

　　在粉体加工、颗粒物料输送的工业管路系统中，这类带顶部进料结构的控制阀常被布置在物料中转段与下游处理设备的衔接位置，区别于普通纯流体管路阀门，它需要同时兼顾侧向管路通断控制与顶部定量进料的复合功能，常见于粮食加工、建材粉料输送、小型化工颗粒配料的生产线节点，用来平衡管路内物料流的走向，避免单一进料口带来的物料偏载堵管问题。从结构设计逻辑来看，主体卧式圆柱腔体是整个阀门的核心承压与流道载体，腔体两端的法兰接口直接对接同管径的工业输送管道，安装时需要保证两端法兰的同轴度误差控制在1.5mm以内，避免对接后密封垫受压不均出现漏料问题；腔体顶部衔接的方形进料斗做了上宽下窄的锥度过渡，斗壁倾斜角度设置为58度，这个角度是针对堆积密度0.6-1.

　　2t/m³的颗粒、粉体物料测算得出的，能保证物料依靠自重顺利滑入腔体内部，不会在斗壁形成积料挂壁，进料斗侧边搭载的驱动组件直接连接腔体内部的截流启闭件，不需要额外搭建外置驱动支架，减少了设备整体的安装占用空间。设备的支撑支架采用方管焊接的框架式结构，四条支腿底部带方形安装脚板，脚板上预留了螺栓固定孔，安装时需要保证四个支腿的安装平面水平度误差不超过2mm/m，避免设备运行时因重心偏移产生振动噪音，支架的横梁布置在腔体重心偏下120mm的位置，既可以增强整体结构的抗扭刚度，也能避免横梁位置过高干扰管道法兰的螺栓拆装作业。从功能特性上看，这款阀门的内部截流件做了圆弧面贴合设计，当阀门处于全闭状态时，截流件与腔体内壁的贴合面间隙控制在0.

　　2mm以内，对于粒径0.1mm以上的粉体、颗粒物料可以实现有效截流，不会出现串料漏料问题；驱动组件采用减速直连结构，启闭行程对应的手轮（或电机输出）转动圈数经过匹配设计，操作人员可以通过转动圈数精准控制截流件的开启角度，从而调节管路内的物料流量，适配不同产能的生产线输送需求。在实际安装边界核算上，设备整体的横向总长度为两端法兰端面的间距加上两侧螺栓拆装预留的150mm操作空间，垂直方向的总高度为支架底部脚板到进料斗顶端的距离，安装时需要在进料斗上方预留至少300mm的物料接料空间，方便上游出料设备的出料口对接，侧向驱动组件的外侧需要预留200mm的检修空间，方便日常对驱动部件做润滑、密封件更换等维护作业。

　　设计过程中针对物料磨损问题做了针对性优化，腔体内壁与物料接触的位置做了加厚处理，厚度比普通流体阀门的壁厚增加了3mm，应对颗粒物料长期冲刷带来的磨损问题，延长设备的整体使用寿命；进料斗与腔体的衔接位置做了圆弧过渡焊接，避免直角位置形成物料堆积死角，减少物料残留带来的交叉污染问题，尤其适合食品、医药类粉体物料的输送管路使用。在管路系统匹配上，这款阀门适配的管道内物料流速控制在1.2-2.5m/s区间，过高的流速会加剧腔体内壁的磨损，过低的流速则容易在腔体底部形成物料沉积，影响管路输送效率；安装时可以根据现场管路走向调整驱动组件的朝向，不需要改变主体腔体的安装方向，就能适配不同车间的布局空间，降低现场安装的改造成本。日常运维过程中，只需要定期检查驱动组件的密封件磨损情况，以及支架连接螺栓的紧固状态，不需要对腔体内部做频繁拆解，维护难度远低于多段拼接式的同功能管路控制设备。
