带旋转锁紧结构的桌夹式台钳

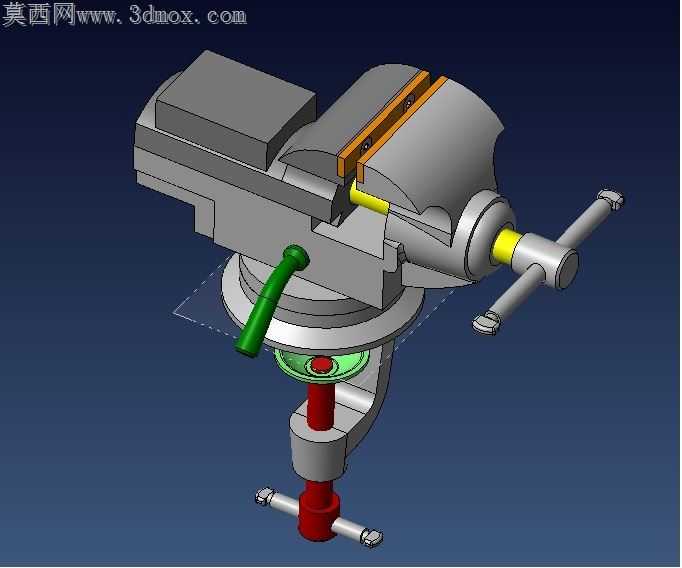

车间日常台钳使用最容易被忽略的痛点，是固定式底座无法适配多方位加工角度，反复拆装工件找正的时间往往超过实际加工时长，这款桌夹式台钳在结构设计上专门针对这一现场矛盾做了优化。钳身与底座之间的旋转盘没有采用常见的单螺栓顶紧结构，而是搭配了绿色拨杆控制的偏心锁紧机构，拨杆下压时偏心块直接抵紧旋转盘下端面，接触面积比单点顶紧大出三倍，重切削时不会出现钳身偏转打滑的问题，拨杆抬起时钳身可360度任意旋转，不需要完全拧松锁紧件就能快速调整角度，适配斜孔钻削、多角度锉修这类需要频繁变换工件朝向的作业。下方的桌夹固定结构没有采用单薄的C型夹片，而是做了加长的红色升降丝杆，搭配横向T型手柄，夹持厚度范围比普通台钳多出40毫米，能直接固定在厚度较大的钳工台边缘，不需要额外加装垫块，丝杆下端的压盘做了滚花防滑处理，夹紧时不会刮伤工作台漆面，也能避免重载荷下夹座松脱。活动钳口与丝杆的连接位置做了间隙补偿结构，长期使用磨损后可以通过调整镶块消除回程间隙，不会出现夹持工件时钳口晃动的问题，钳口板上的橙色防滑条做了可更换设计，磨损后只需要拧下两颗固定螺丝就能替换，不需要整体更换钳身，降低长期使用的维护成本。钳身主体的铸造圆角全部做了R2-R3的过渡处理，没有尖锐的棱角，避免车间作业时磕碰划伤，丝杆伸出端的T型手柄做了滚花防滑处理，手上沾有切削液时也能轻松施力夹紧，不会打滑。旋转盘下方的防尘圈能阻挡铁屑、切削渣进入旋转配合面，长期使用也不会出现旋转卡滞的问题，不需要频繁拆解清理配合面。桌夹部分的弯臂做了加强筋结构，夹持大重量工件时弯臂不会出现形变断裂，能承受最大150公斤的夹持载荷，完全满足日常钳工修配、小型零件钻铣、工件组装固定的使用需求。
