多接口集成式液压阀组结构设计

　　在行走机械、工业液压站的流体控制回路里，这类多接口集成阀块是核心的压力与流向控制载体，区别于分散式管式阀连接结构，集成式铸造阀块能把溢流、单向、节流等多个阀件的安装油路整合在单一铸件本体上，大幅减少外接管路的接头数量，降低系统泄漏点，同时压缩整个液压控制单元的安装空间，在工程机械、重型设备的紧凑安装舱位里适配性更强。从结构设计逻辑来看，阀块本体采用一体化铸造成型后再做机加工的工艺路线，铸件阶段先预留出各个主油道的大致型腔，减少后续深孔钻削的加工量，同时保证流道内壁的圆滑过渡，避免直角流道造成的液压油局部紊流、压力损失过大的问题。

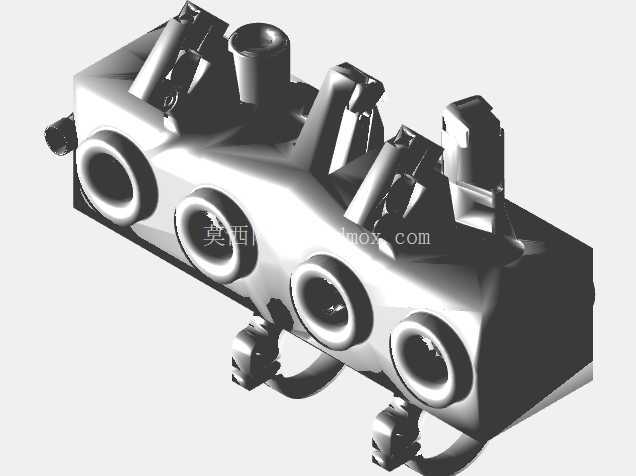

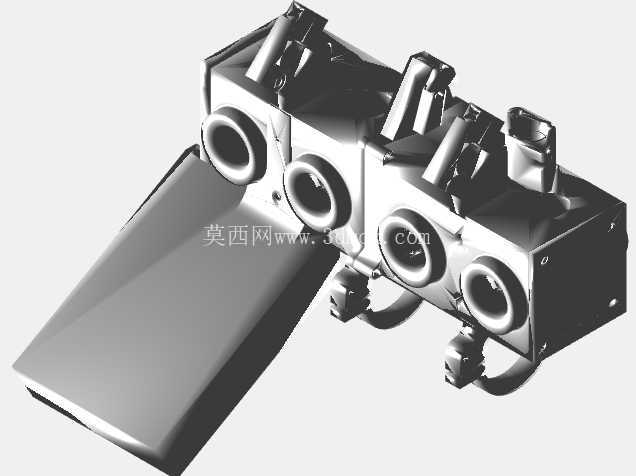

　　四个同轴布置的大口径通油孔是主压力油的进出通路，孔径匹配系统额定流量下的流速要求，通常控制油液流速在3-5m/s区间，避免流速过高带来的沿程损失与管路振动。阀体上部凸起的多个安装座，是用来插装不同功能的螺纹插装阀，每个安装座的底面都设计了密封槽安装O型圈，保证插装阀与阀块结合面的静密封可靠性，安装座的定位止口精度控制在H7公差带，保证插装阀装入后与内部油道的同轴度，避免出现偏磨导致的内泄。侧面的小型接口是控制油口与测压接口，用来外接控制油路或者安装测压接头，方便现场调试时实时监测各条油路的工作压力。

　　设计时首先要梳理整个液压回路的通断逻辑，排布各个阀件的安装位置时尽量缩短高压油道的长度，同时把高压油道与回油道之间的壁厚控制在安全范围内，按照系统最高工作压力的1.5倍做耐压强度校核，避免两个油道之间因为壁厚不足出现击穿窜油的问题。外形尺寸的边界设计要兼顾安装空间与加工工艺性，阀体底部的两个支脚是安装定位结构，上面预留的安装孔用来把整个阀组固定在设备的安装基座上，安装孔的位置度公差控制在0.1mm以内，保证现场安装时能顺利对位，不会出现安装应力导致的阀体变形。阀体上的各个外接油口都设计了标准的管螺纹或者法兰连接面，匹配行业通用的管路接头规格，不需要额外做过渡接头就能和现场管路对接。

　　流道设计时特意避免了盲端死角，防止液压油长期滞留出现杂质沉积，影响阀件的动作可靠性，所有流道的交叉位置都做了倒圆处理，减少油液转向时的压力冲击。铸件的壁厚设计保持均匀，避免厚薄悬殊导致铸造冷却时出现缩松、气孔等缺陷，后续机加工时，各个阀件安装面的平面度控制在0.02mm以内，表面粗糙度达到Ra1.6，保证密封件压缩量均匀，不会出现渗漏。这类集成阀组在实际使用中，相比传统的叠加阀组结构，能减少40%左右的安装空间，管路接头数量减少60%以上，系统的故障点大幅降低，尤其适合在振动较大的工程机械场景下使用，不会因为长期振动出现管路接头松动漏油的问题。设计过程中还要考虑加工工艺性，所有需要机加工的孔都尽量设计成垂直或者水平方向，避免斜孔加工增加工艺难度与加工成本，深孔加工的长径比控制在合理范围内，防止钻头偏斜导致油道击穿。各个油口的标识位置设计在阀体的醒目侧面，安装后不会被管路或者阀件遮挡，方便现场检修时快速识别油口功能。阀体的非加工面做喷丸处理，加工面做防锈油涂覆，避免存储与使用过程中出现锈蚀。
