电子实验用透明分隔式试验板固定外壳

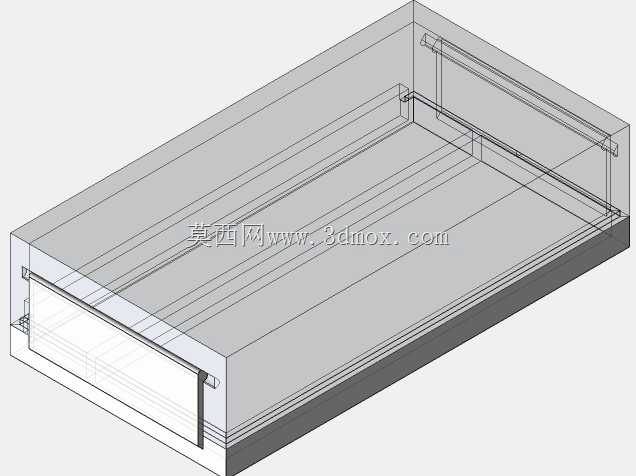

　　日常电子电路调试、原型验证场景中，试验板的固定与布线规整一直是影响实验效率的细节问题，这款外壳结构正是针对这类实际需求设计的承载结构。从实际使用场景出发，它适配桌面级电子实验工位的使用需求，可直接放置在防静电工作台面，无需额外打孔固定，整体采用长方体敞口带盖结构，主体壳体预留的安装槽位可直接卡入标准尺寸的面包板、洞洞板类试验基板，避免实验过程中基板移位导致的接线松脱、元件磕碰问题。结构设计上特意在壳体内部增设了独立的隔舱结构，这个隔舱并非冗余设计，而是专门用于IO接口的布线梳理——实验过程中经常会有多路外接信号线、电源线从试验板引出，以往零散布线容易出现线材缠绕、误碰短路的问题，隔舱内可放置长方体泡沫块作为布线衬垫，

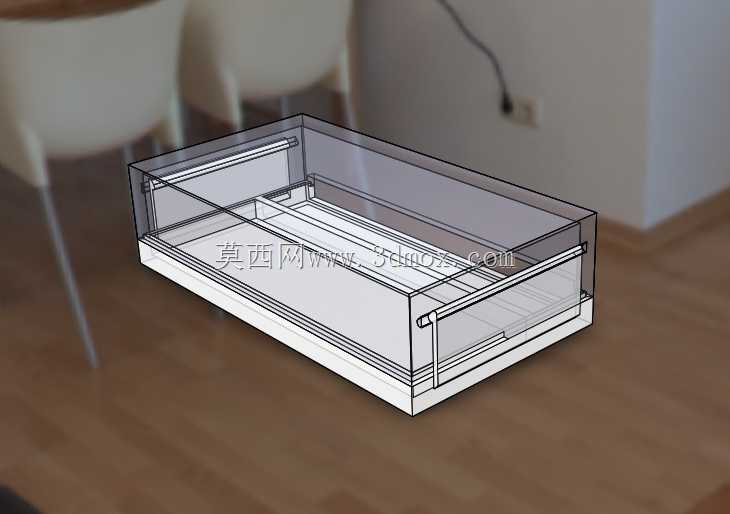

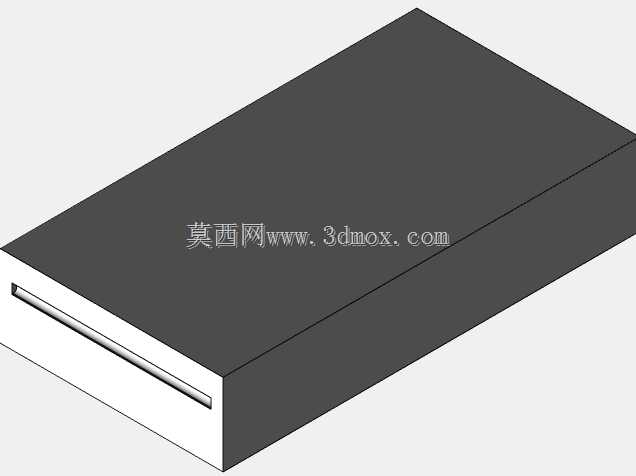

　　线材沿泡沫表面排布后可通过扎带或者简单的压块固定，既能够规整走线路径，也能避免线材弯折角度过大导致的线芯断裂。外壳的上盖采用半透明结构设计，不需要开盖就能直接观察内部试验板的元件状态、接线情况，日常短时间存放实验电路时，盖上上盖可以阻挡桌面浮尘落在元件引脚之间，降低积灰导致的接触不良概率；同时壳体选用的塑料材质导热系数极低，即使实验过程中板载功率元件出现短时过热，外壳外壁也不会出现过高温度，避免实验人员调试时误触烫伤，这一细节是针对桌面实验场景的安全优化。从安装边界来看，壳体内部的安装槽深度经过适配，可容纳常规厚度的试验板加上板载直插元件的高度，不会出现盖合时压碰元件引脚的问题；壳体侧壁预留的走线缺口位置与内部隔舱对齐，

　　外接线材可从缺口处规整引出，不会被上盖与壳体的合缝处挤压破损。实际使用中，这款外壳既可以作为临时实验电路的承载基座，也可以作为定型前小批量原型电路的临时防护壳体，不需要额外开模制作专用外壳，通过3D打印即可快速制作出适配的结构件，大幅缩短原型验证阶段的准备周期。结构设计上没有多余的装饰性特征，所有的棱边都做了小尺寸圆角处理，避免打印后出现尖锐毛边划伤操作人员，壳体的壁厚设置兼顾了结构强度与打印效率，常规桌面级FDM打印机即可完成制作，不需要特殊的打印支撑结构，打印完成后仅需简单去除毛边即可投入使用。针对实验过程中经常需要更换试验板的需求，壳体内部的固定槽采用间隙配合设计，试验板可以轻松卡入取出，不会因为过紧导致拆卸时损坏板载元件，

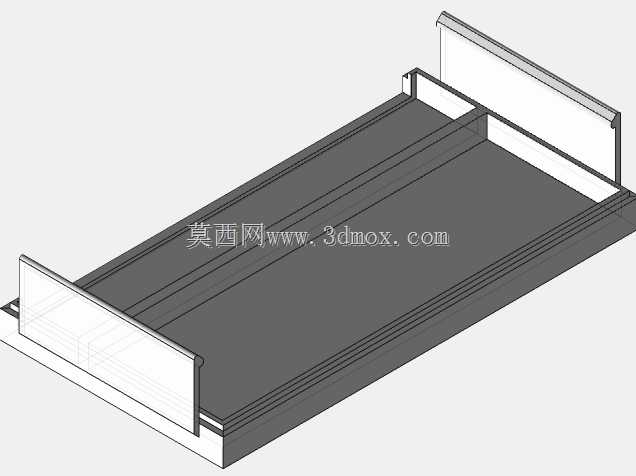

　　同时配合间隙控制在合理范围，卡入后不会出现明显的晃动偏移。隔舱与主安装区之间的隔板高度经过优化，既能够起到分隔线材与主电路区的作用，也不会遮挡实验人员操作主试验板上的元件、调整接线的操作空间，在布线时可以直接将线材从主电路区引到隔舱内整理，不需要大幅度挪动试验板位置。
