钢制壁挂式微型手动摇臂结构件

　　这款钢制摇臂构件主要面向小型设备的手动操作、工位辅助定位场景设计，常见于小型通讯设备舱壁挂式操作机构、轻型工装夹具的手动锁紧单元、墙面挂载小型设备的角度调节支撑结构中，替代传统一体式弯折支架，解决了固定支架无法调整操作角度、拆装维护不便的痛点。从实际使用场景来看，这类摇臂不需要承受大吨位载荷，核心需求是操作手感顺畅、安装后无旷量、长期使用铰接位置不出现松脱，因此整体结构没有采用复杂的减重镂空设计，所有受力面均保留足够的壁厚，避免反复扳动后出现应力变形。

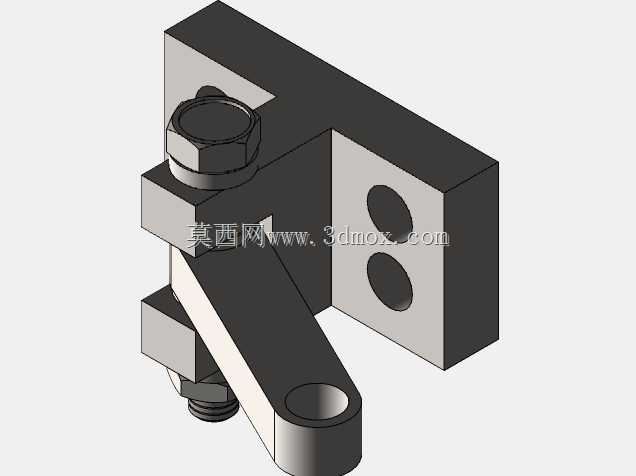

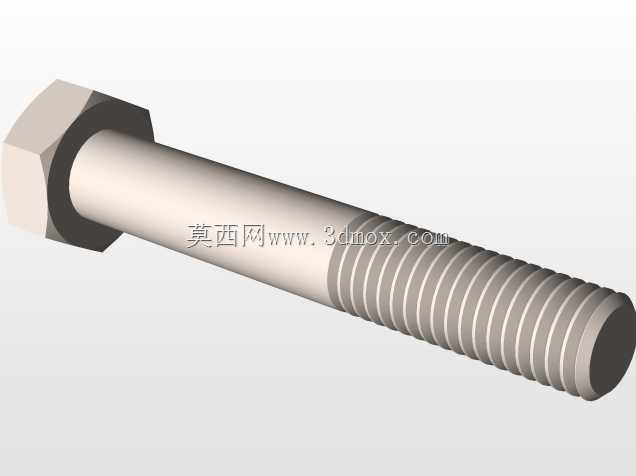

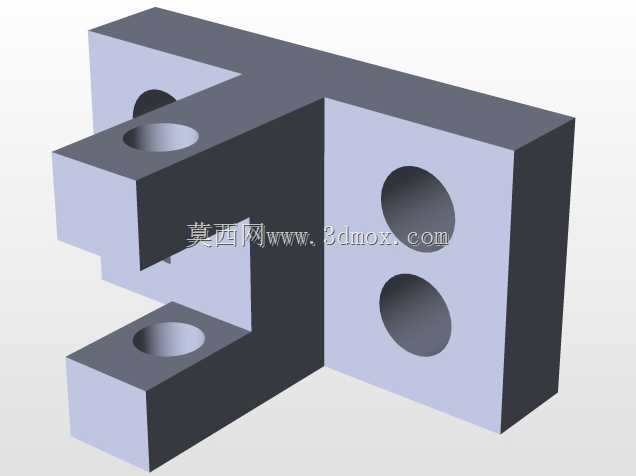

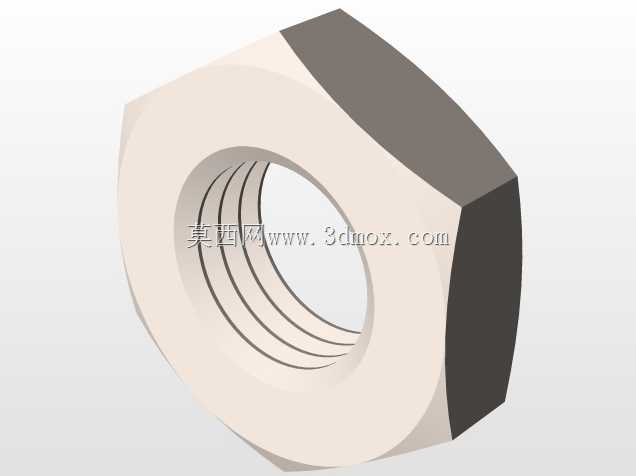

　　设计阶段首先确定的是安装边界：底座部分采用方形安装板结构，板上开设两个同轴圆形安装孔，孔位间距匹配常规墙面膨胀螺丝、机柜预装螺柱的通用间距，安装时不需要额外打孔适配，直接通过标准螺栓即可将整个构件固定在垂直安装面上，安装板背面为平整铣削面，与安装面贴合后不会出现倾斜偏移，保证摇臂转动平面与操作方向垂直。铰接部分采用螺栓加衬套的组合结构，贯穿底座与摇臂主体的铰接孔，螺栓两端采用六角螺母锁紧，锁紧时预留合适的转动阻尼，既不会因为过紧导致扳动费力，也不会因为过松出现摇臂自由下垂的问题，铰接位置的接触面均做了平整处理，减少转动时的摩擦阻力，长期反复扳动也不会出现异常磨损。

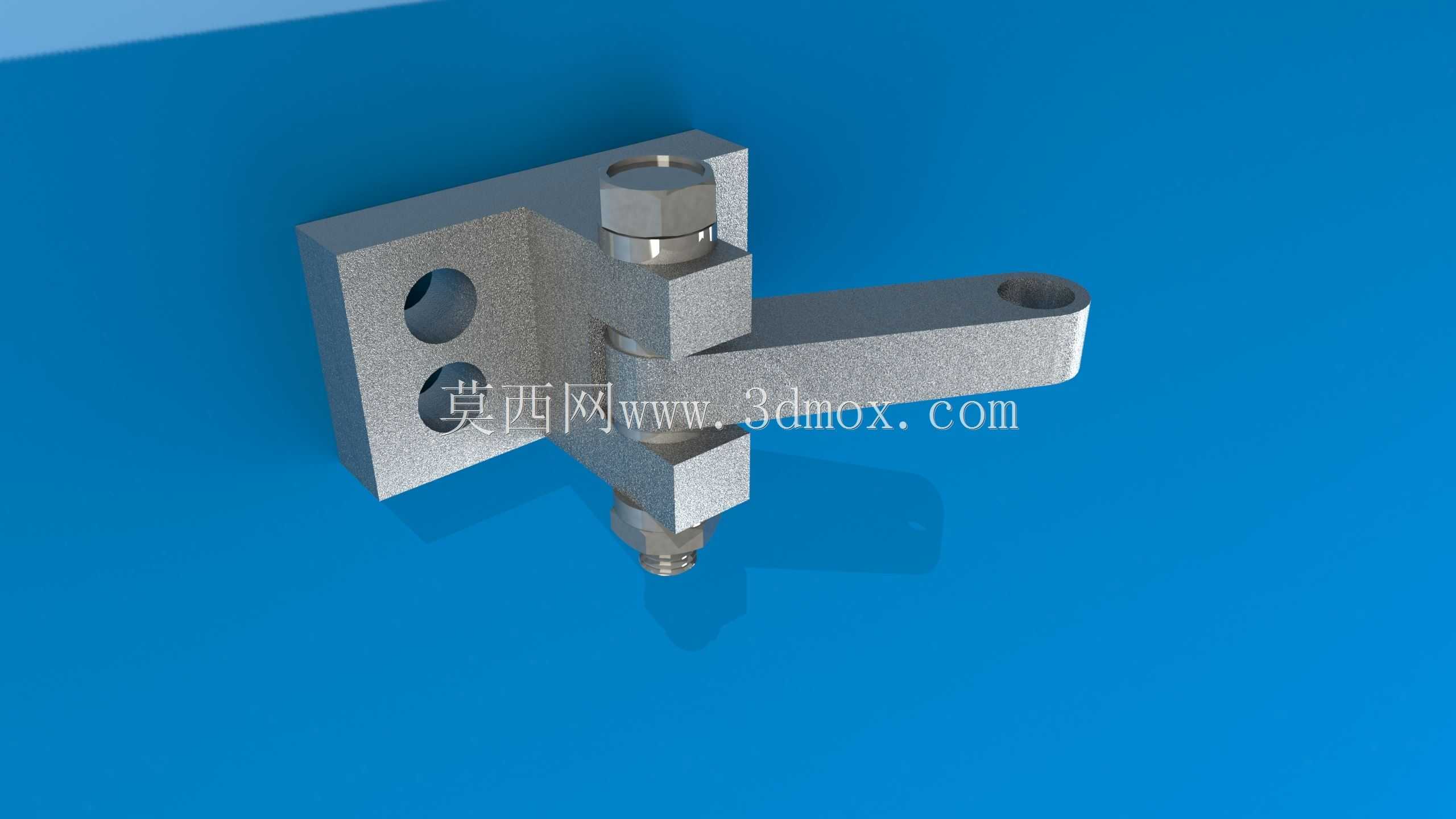

　　摇臂的操作臂部分采用等截面矩形长条结构，从铰接位置向外延伸，末端开设单个圆形连接孔，用于连接操作连杆、锁紧拨杆或者外接操作手柄，臂身长度经过匹配设计，操作时力臂长度合适，不需要施加过大的力即可完成锁紧、拨动动作，同时臂长不会过长导致安装后占用过多外部空间，避免与周边其他设备构件发生运动干涉。整体材质选用普通碳素结构钢，表面做喷砂氧化处理，具备基础的防锈能力，适合车间、设备舱、室内墙面等常规使用环境，不需要额外做表面防护处理即可满足长期使用需求。

　　从结构建模的逻辑来看，所有特征均采用机加工友好的设计，没有特殊的异形曲面，安装板、铰接座、摇臂臂身均为规则的棱柱、圆柱组合特征，加工时可以通过铣削、钻孔、切断等常规机加工工序完成，不需要开模或者特殊加工工艺，小批量制作时成本可控，也方便后期维护时替换损坏的零件。安装完成后，摇臂的转动范围为绕铰接轴的90度区间，刚好覆盖手动操作的常用行程，不会出现转动过位导致的结构碰撞，铰接螺栓的锁紧结构可以根据实际使用需求调整阻尼大小，当需要更紧的定位效果时，只需拧紧两端螺母即可增大转动摩擦力，让摇臂可以停在行程内的任意角度，适配不同的操作定位需求。

　　在实际选型适配时，需要注意安装面的平面度，如果安装面存在明显凸起或者凹陷，需要加垫片调整安装板的水平度，避免铰接轴出现倾斜导致摇臂转动卡滞；末端连接孔的尺寸匹配标准直径的圆柱销，连接外接构件时不需要额外扩孔或者加装衬套，直接穿入销钉即可完成连接，整体结构没有易损件，只有铰接位置可以根据磨损情况定期更换衬套，维护难度极低，适合作为各类小型手动操作机构的基础构件使用。
