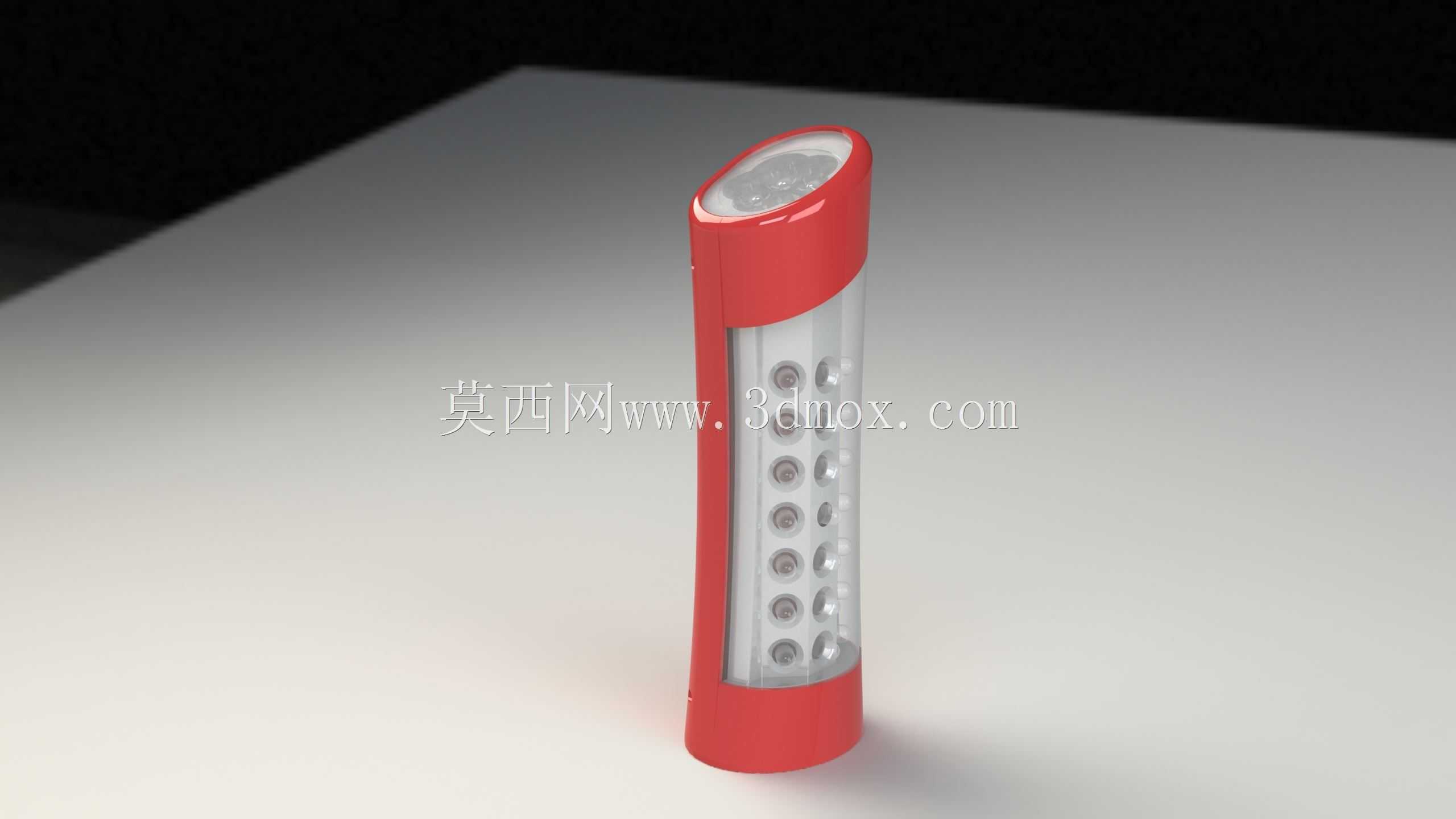

立式多灯珠便携红色手持照明手电结构

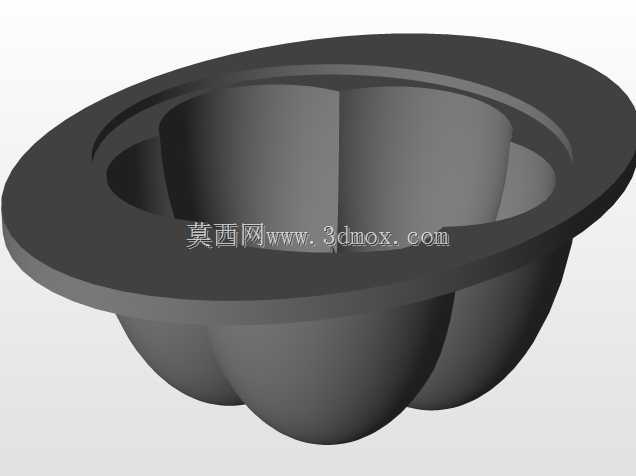

　　这款手持照明设备的结构设计，核心围绕日常便携应急、户外临时补光的实际使用场景展开，整体采用立式长椭圆柱造型，区别于传统圆柱手电的握持逻辑，侧边平直的弧面贴合手掌虎口位置，单手握持时无需刻意调整角度，手指自然贴合侧面排布的灯珠区域，长时间握持不会产生硌手的压痕，适配不同手型的握持需求。从结构拆分来看，外壳分为上下红色端盖与中间透明灯罩三个主要部分，上下端盖采用硬质塑料材质，做了圆角过渡处理，上端盖内嵌主照明灯头的安装位，预留了灯珠与透光镜片的装配间隙，镜片与端盖之间采用卡接结构固定，省去额外的粘接工序，装配时直接压入即可完成固定，同时端盖边缘做了微小的凸起挡边，当手电倒置放置在平面上时，镜片不会直接接触接触面，

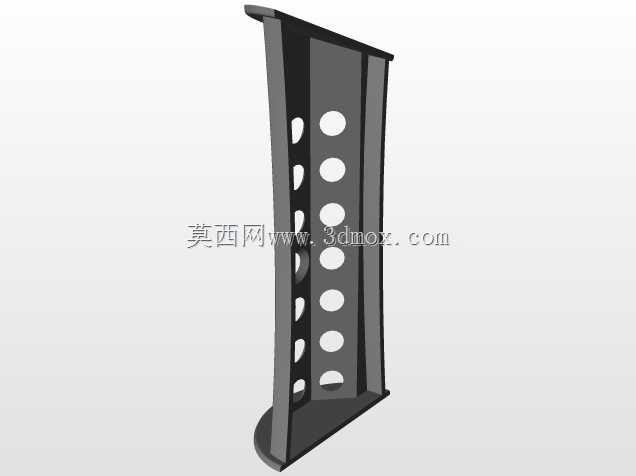

　　避免日常放置时刮花透光面。中间的透明灯罩部分采用半透磨砂塑料材质，既可以透出内部灯珠的光线，又能遮挡内部的电路走线与灯珠焊接结构，保证外观的整洁度，侧面等距排布的多颗辅助灯珠，采用直插式焊接在内部的PCB板上，PCB板通过两端的定位槽固定在壳体内部，不需要额外的螺丝固定，装配时顺着壳体内部的导向槽滑入即可完成定位，两端的端盖与中间壳体采用卡扣加超声波焊接的组合固定方式，日常使用中不会因为摔落出现端盖脱落的情况，同时壳体的接缝处做了错位止口设计，能够阻挡日常使用中的泼溅水滴进入内部，满足雨天临时使用的防水需求。从尺寸边界来看，整体高度控制在单手握持的舒适区间，最大直径不超过常规矿泉水瓶的瓶身直径，放置在普通裤兜、

　　工具包侧袋时不会出现卡滞，上下端盖的直径略大于中间灯罩部分，放置在倾斜平面上时不会出现滚动滑落的情况，不需要额外设计防滑挂绳结构也能保证放置稳定性。功能设计上，除了上端的主聚光照明，侧面的多颗灯珠可以提供大角度的泛光照明，在帐篷内、楼道检修等近距离场景使用时，不需要调整手电角度就能照亮周围大范围区域，主灯头的倾斜角度做了预设，握持时灯头自然朝向斜前方，行走时照明光线刚好落在身前1-2米的路面位置，不需要刻意抬手腕调整照射角度，符合日常行走使用的人机工程逻辑。内部的电池仓设计在壳体下半部分，与上端的灯头区域通过隔板隔开，更换电池时只需要撬开下端盖即可，不会触碰上端的灯珠接线结构，电池接触片采用弹性铜片，适配常规的干电池或者充电电池，

　　不会因为电池尺寸的微小公差出现接触不良的问题。整个结构在建模时还原了所有的装配止口、卡扣位置、定位槽特征，所有的壁厚都保持均匀，没有出现壁厚突变的位置，避免注塑生产时出现缩痕、缺胶的问题，转角位置都做了不小于0.5mm的圆角过渡，既提升了结构强度，也避免注塑时出现应力集中导致的开裂问题。
