雅马哈XJ750摩托车替换用拾音线圈结构

　　在大排量摩托车的点火系统运维与改装场景中，磁电机拾音线圈是触发点火信号的核心部件，直接决定点火正时精度与发动机运行稳定性，不少服役年限较长的经典车型原厂配件停产，维修替换时往往需要自行适配设计对应部件，这款线圈结构正是针对雅马哈XJ750 Maxim车型的损坏线圈替换需求开发，同时可兼容同平台XV、FJ等相近年代车型的磁电机安装位，适配3D打印小批量制作场景。从功能特性来看，拾音线圈的核心作用是感应磁电机转子上的触发凸台位置，将磁通量变化转化为电信号传递给点火器，精准控制点火提前角，因此线圈的绕线规格、安装定位精度直接影响信号输出的稳定性，设计时首先匹配原车触发信号的参数要求，采用高规格金属丝作为绕线线材，保证绕线匝数、

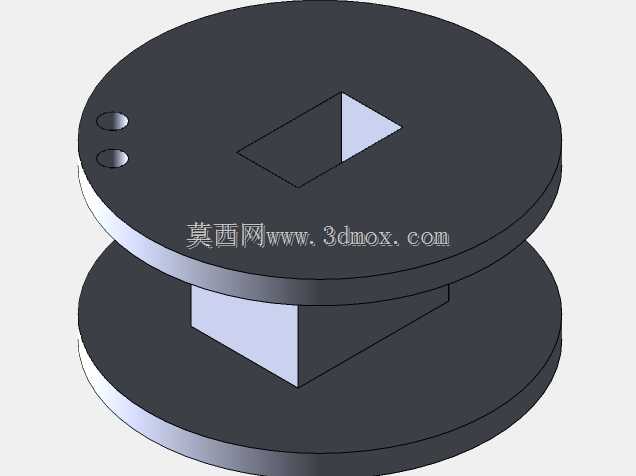

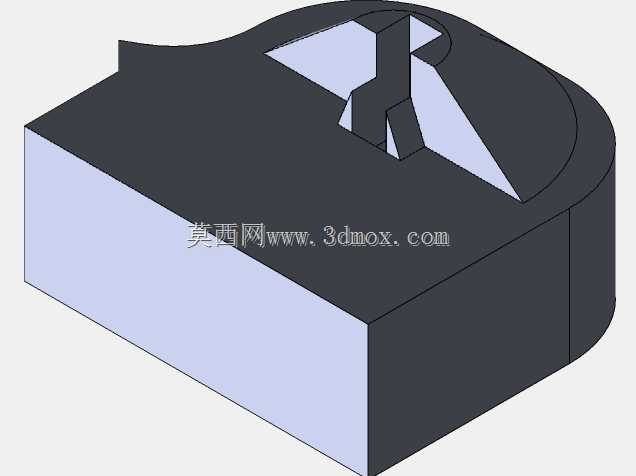

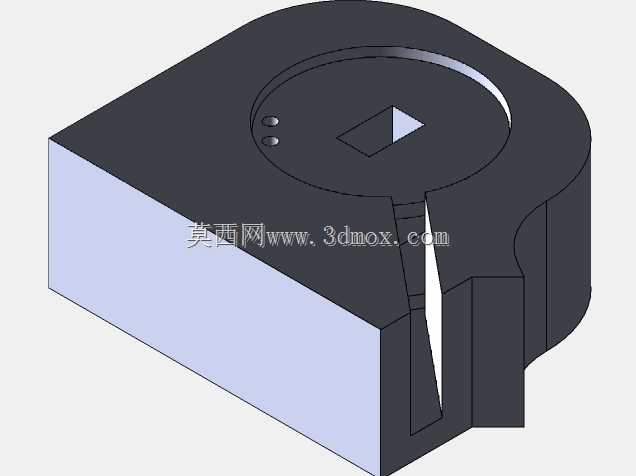

　　线径与原车线圈参数一致，避免出现信号弱、点火正时偏移导致的发动机怠速不稳、高速断火等问题。结构设计上，线圈的骨架部分采用一体化成型结构，底部为平整的安装基准面，匹配原车磁电机定子盘上的安装定位槽，安装边界完全贴合原车预留的装配空间，不需要额外修改定子盘或周边的线束走位，骨架上部的绕线槽做了圆角过渡处理，避免绕线时绝缘层被棱角割破造成匝间短路，绕线完成后可通过粘接方式将线圈组固定在骨架上，整体结构紧凑，不会与磁电机转子发生运动干涉。考虑到维修场景下的加工便利性，骨架的外形结构做了适配3D打印的优化，所有壁厚保持均匀，最小壁厚满足打印强度要求，没有悬空角度过大的结构，不需要额外添加支撑即可完成打印，降低小批量制作的难度与成本。

　　安装时只需要将绕制完成的线圈组件粘接固定在骨架上，按照原车线束定义接好引线，即可直接替换原车损坏的拾音线圈，不需要额外调整触发间隙，安装后可快速恢复点火系统的正常工作。从实际使用的角度出发，这款线圈结构的外形尺寸完全复刻原车线圈的安装点位，触发面与转子凸台的间隙保持在原厂要求的0.3-0.5mm区间，保证感应信号的强度与精度，骨架的材质可选用耐温性能较好的工程塑料打印，能够承受发动机舱内的持续高温工作环境，避免长期使用出现变形移位。在同平台车型的适配过程中，只需要核对对应车型的线圈安装位尺寸与绕线参数，微调骨架的定位凸台位置即可快速适配，不需要重新进行整体结构设计，大幅降低经典老车维修时的配件获取难度。

　　不同于通用改装线圈需要额外制作转接支架的方案，这款结构完全遵循原车的装配边界设计，安装过程不需要对原车部件做任何切割、打孔修改，保留原车的装配完整性，对于经典车型的复原维修来说，能够最大程度还原原厂的点火系统工作状态，避免改装部件带来的匹配问题。绕线过程中可按照原车线圈的匝数逐层缠绕，层间可添加绝缘胶带提升绝缘性能，绕制完成后做浸漆处理进一步提升结构强度与绝缘性能，粘接时选用耐温的结构胶，保证发动机运行过程中的振动不会导致线圈松脱移位。
