三弯槽轻量化圆盘式旋转机械构件

在自动化旋转输送工位、高速分选设备的转盘机构、小型内燃机平衡组件以及精密传动分度单元中，这类带弧形开槽的圆盘构件一直是平衡减重与结构刚性需求的核心解决方案。很多一线结构工程师在做高速旋转件设计时，最先碰到的矛盾就是实心圆盘转动惯量过大，驱动端负载偏高，启停阶段的响应迟滞明显，但如果盲目做镂空挖槽，又很容易破坏圆盘的应力分布，在高速旋转时出现应力集中导致的形变甚至开裂，同时还可能打乱整个旋转组件的动平衡，引发设备运行时的振动、噪音超标，长期运行还会加速轴承等配套部件的磨损。

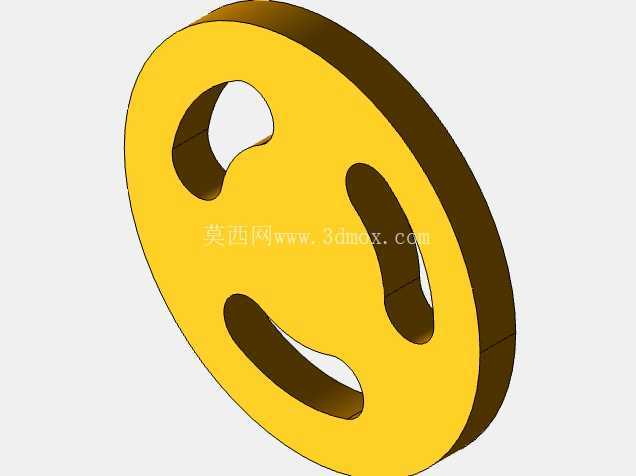

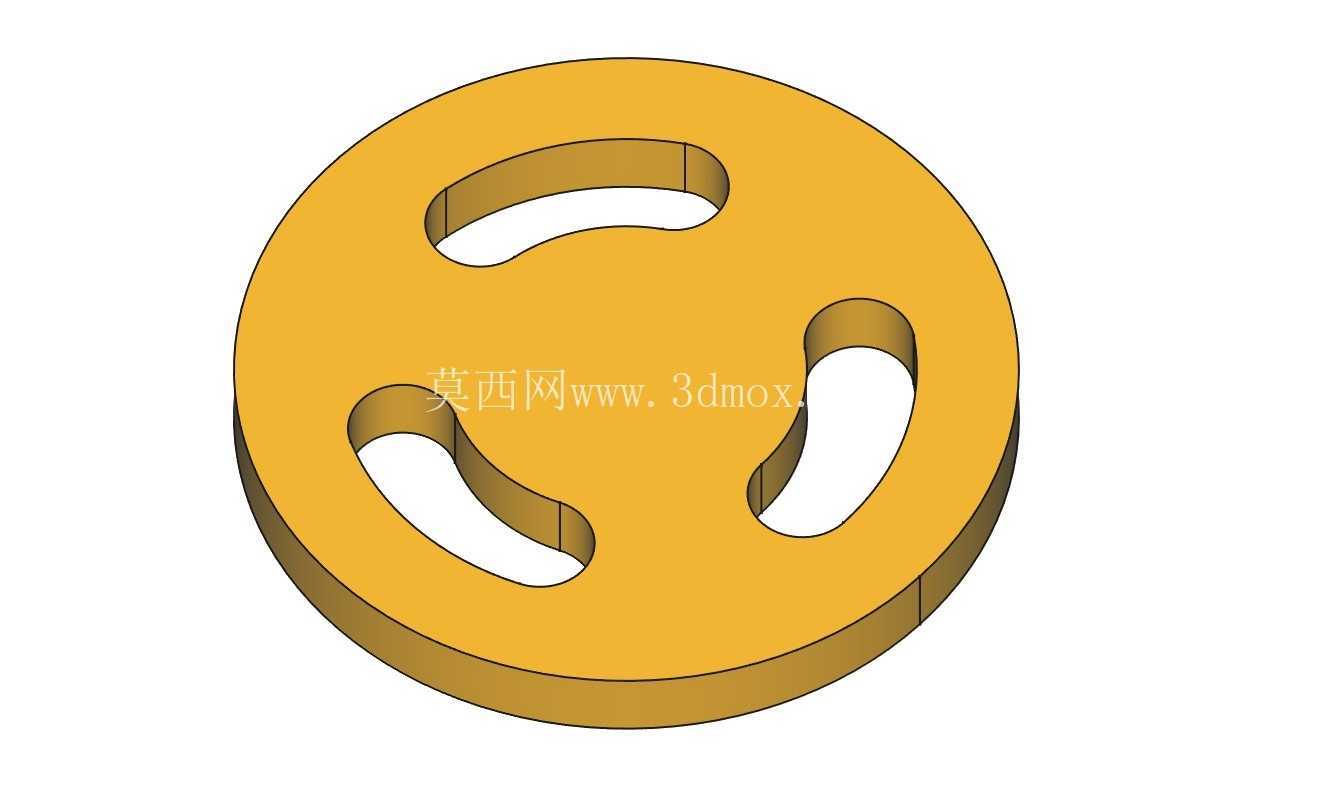

这款圆盘构件的设计逻辑，是跳出了传统均匀打孔减重的固化思路，采用三个沿圆周方向等距分布的弯曲通槽结构，首先从布局上保证了120度的周向对称，从根源上避免了开槽带来的质心偏移，不需要额外做过多的动平衡配平处理，就能满足中高速旋转场景的平衡精度要求。三个弯槽的轮廓并非随意绘制的弧形，而是沿着圆盘旋转时的应力传递路径做的切向布局，槽的边缘全部做了等半径的圆弧过渡，没有尖锐的内角，从结构上消除了应力集中的风险点，在去除多余材料、降低整体构件质量的同时，尽可能保留了圆盘外圈以及中心安装区域的结构完整性，不会因为开槽导致圆盘的径向刚性出现大幅衰减。

从实际安装适配的角度看，这类圆盘的中心区域预留了标准的轴系安装位，可适配平键、花键等常见的轴连接形式，外圈的完整圆柱面可以直接作为配合面，对接同步带轮、摩擦传动轮或者定位工装，不需要额外加装连接衬套就能完成装配。三个弯槽的存在除了减重之外，还能兼顾气流疏导的作用，在封闭腔体内高速旋转时，槽道可以引导腔体内的空气形成有序的流动，减少圆盘端面与空气的摩擦阻力，降低风阻带来的功率损耗，同时还能带动腔体内的热量随气流散出，避免旋转组件长时间运行出现积热问题。

在不同的应用场景下，这类构件的尺寸可以根据实际安装边界做等比例缩放：小型精密分选设备上使用的版本，整体外径通常控制在80-120mm区间，厚度在8-15mm，适配直径15-25mm的安装轴，可满足每分钟上千转的连续运行要求；中大型输送转台使用的版本，外径可做到300-500mm，厚度20-30mm，槽宽根据负载情况做对应调整，在保证承重能力的前提下，相比同尺寸实心圆盘减重比例可达30%-40%，能有效降低驱动电机的功率选型门槛，减少设备运行的能耗。

很多工程师在做同类结构设计时，容易忽略槽宽与剩余筋条宽度的比例关系，要么槽开得过窄，减重效果不明显，要么槽开得过宽，导致筋条刚性不足，旋转时出现挠曲变形。这款构件的弯槽宽度与相邻槽之间的筋条宽度采用了接近1:1的比例设计，在材料去除率和结构刚性之间找到了比较合理的平衡点，经过实际的应力仿真验证，在额定转速下运行时，筋条位置的最大形变控制在微米级，完全能满足常规工业场景的使用精度要求。同时，弯槽的弧形走向与圆盘旋转方向做了匹配，当圆盘按设计方向旋转时，槽道的导流方向不会形成反向的气流阻力，进一步优化了高速运行时的稳定性。

在装配兼容性上，该构件的两个端面都做了平面度处理，可直接贴合安装轴的定位台阶或者相邻的传动部件，不需要额外加工调整垫片就能保证装配的垂直度，减少了装配环节的调试工作量。对于需要在圆盘上加装辅助定位夹具的场景，外圈的完整环形区域也预留了足够的钻孔、攻丝空间，不会因为开槽导致安装位不足，可灵活适配不同的工装加装需求。
