非对称切口凸起式旋转凸轮构件

这类带非对称切口与凸起结构的盘状构件，核心应用场景集中在间歇传动机构、小型自动化设备的分度单元、轻工机械的进给控制模块中，区别于常规对称轮廓的标准凸轮，其非对称的结构设计可以实现单周期内多段不同的运动轨迹输出，适配需要复合动作逻辑的传动链路。从实际设备用途来看，这类构件不需要额外搭配复杂的从动件组，依靠自身盘面上的凸起块与弧形切口就能同时完成两个维度的动作触发：凸起部分可以推动摆杆完成直线位移输出，弧形切口则可以嵌入定位销实现旋转角度的锁止，在小型包装设备的送料工位、纺织机械的挑线机构、办公自动化设备的纸路传动单元中，这类集成式结构能大幅减少配套零件数量，压缩传动链路的装配空间。

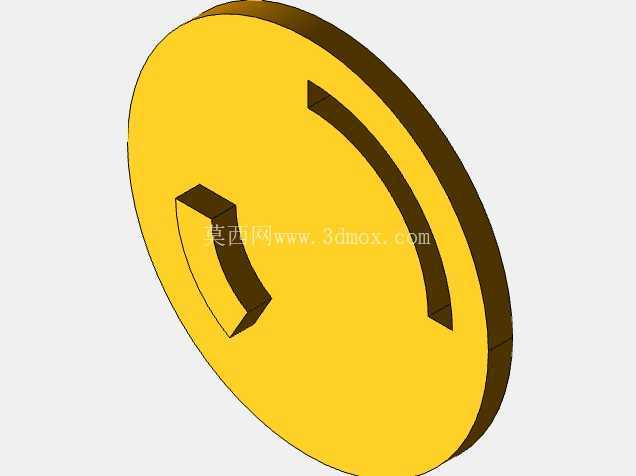

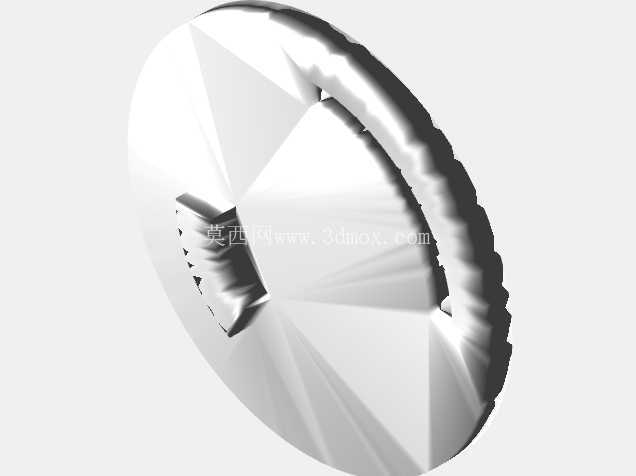

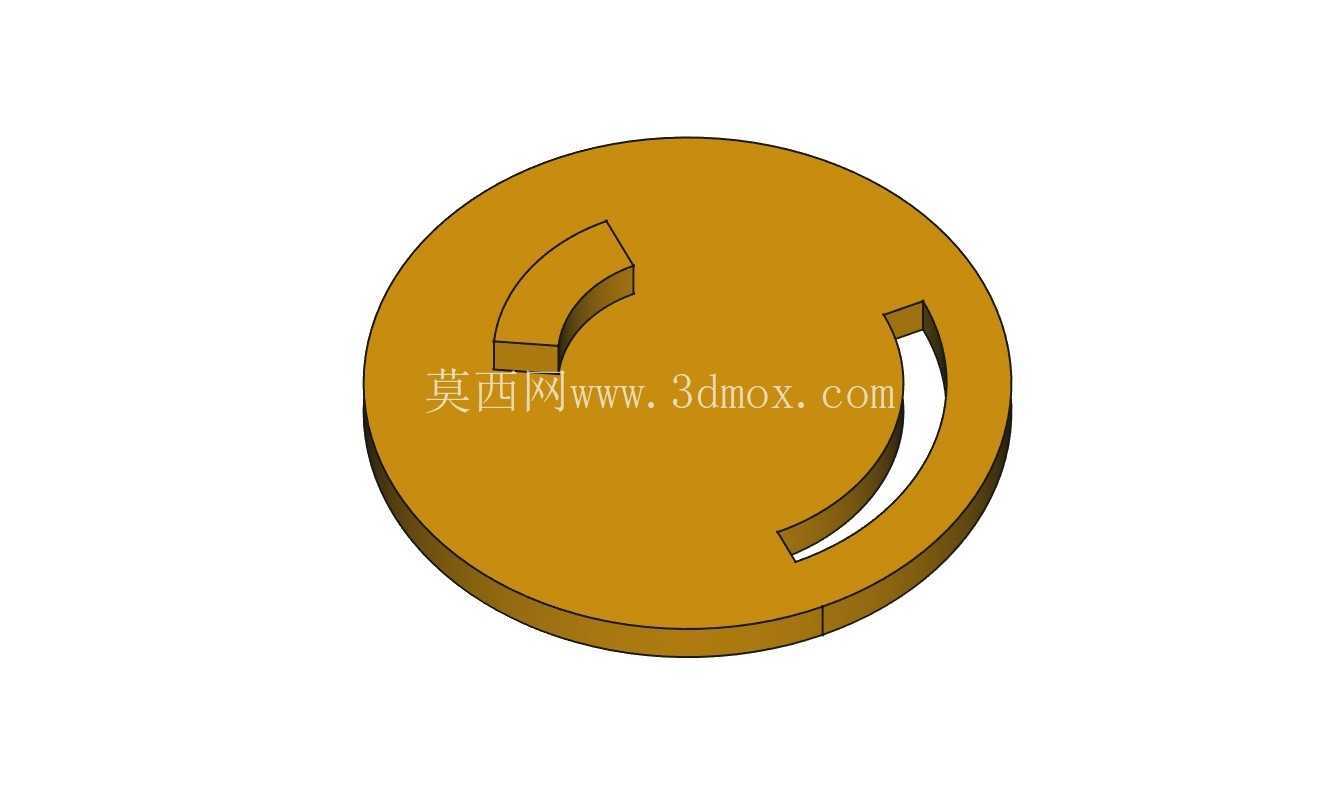

从功能特性上分析，构件本体采用圆盘式基底，整体厚度均匀，盘面的凸起为弧形块结构，凸起高度与盘体厚度保持一致，不存在薄壁悬臂结构，在高速旋转工况下不会因为离心力产生结构形变；两处切口分别为弧形通槽与直角缺口，弧形通槽的曲率与盘体外圆保持同心，能保证从动销在槽内滑动时无卡滞，直角缺口则用于初始安装对位，装配时不需要额外做角度标记，对准定位面即可完成周向固定。盘体中心预留的安装孔位（图中未完全展示但属于这类构件的常规设计）可适配不同直径的传动轴，孔位边缘设计有止动卡槽，能通过平键传递扭矩，避免长期运行出现轴孔打滑的问题。

设计思路上，这类构件没有采用传统凸轮的复杂曲面轮廓，而是用等厚的凸起与切口组合实现运动控制，核心考量是降低加工难度：常规盘形凸轮的曲面需要数控铣削做连续轮廓加工，后期还要做表面淬火处理保证轮廓耐磨度，而这种切口凸起式结构可以直接通过激光切割、冲压或者精密铸造一次成型，不需要二次修磨轮廓，加工成本能降低40%以上，适合大批量生产的民用机械设备使用。同时非对称的结构布局是经过运动仿真验证的：凸起段的弧长对应从动件的工作行程，弧形切口的长度对应从动件的静止保持区间，直角缺口对应设备的初始复位位置，三个结构段在圆周上的角度分配完全匹配单周期内的动作时序，不会出现动作干涉或者行程不足的问题。

外形尺寸与安装边界方面，这类构件的外圆直径通常根据配套设备的安装空间设定，常规应用场景下直径范围在30mm到120mm之间，盘体厚度根据传递扭矩大小设定在3mm到15mm区间，安装时需要保证盘面与传动轴的垂直度误差不超过0.02mm，否则凸起部分推动从动件时会出现侧向力，加速从动件接触面的磨损；安装位置周边需要预留至少5mm的安全间隙，避免旋转过程中切口边缘与周边固定件发生刮擦。另外构件的切口边缘都做了0.2mm的倒角处理，一方面去除加工毛刺，另一方面能减少从动销进入切口时的冲击，降低运行过程中的噪音。在轻量化设计上，盘体上的弧形切口除了实现运动控制功能外，还能减少构件自身重量，降低旋转时的转动惯量，在高速启停工况下能减少电机的负载冲击，同时切口形成的镂空结构也能在运行过程中带动周边空气流动，帮助传动轴位置的轴承散热，延长配套组件的使用寿命。这类构件的材质通常选用45号钢做表面发黑处理，或者采用POM工程塑料用于低负载、低噪音要求的场景，不同材质的构件可以适配从每分钟几十转到每分钟上千转的不同运行转速需求，不需要额外做结构修改，只需要调整尺寸公差即可满足不同场景的装配精度要求。
