带集成夹具安装功能的定制机械支撑座

在工业装配线的工位治具排布、小型自动化设备的模组搭建、定制检测工装的构件集成场景里，这类集成了夹具功能的机械支撑件，往往是减少装配层级、压缩设备整体占用空间的核心结构件。不同于常规分体式支架需要额外搭配压块、定位销等夹具组件完成工件固定，这款支撑件在本体结构上直接整合了装夹与安装的全部功能接口，从根源上减少了装配环节的累计误差，也降低了后续维护时的零件更换成本。

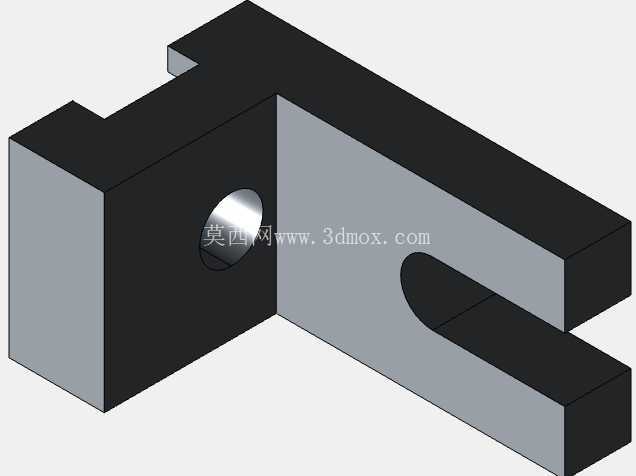

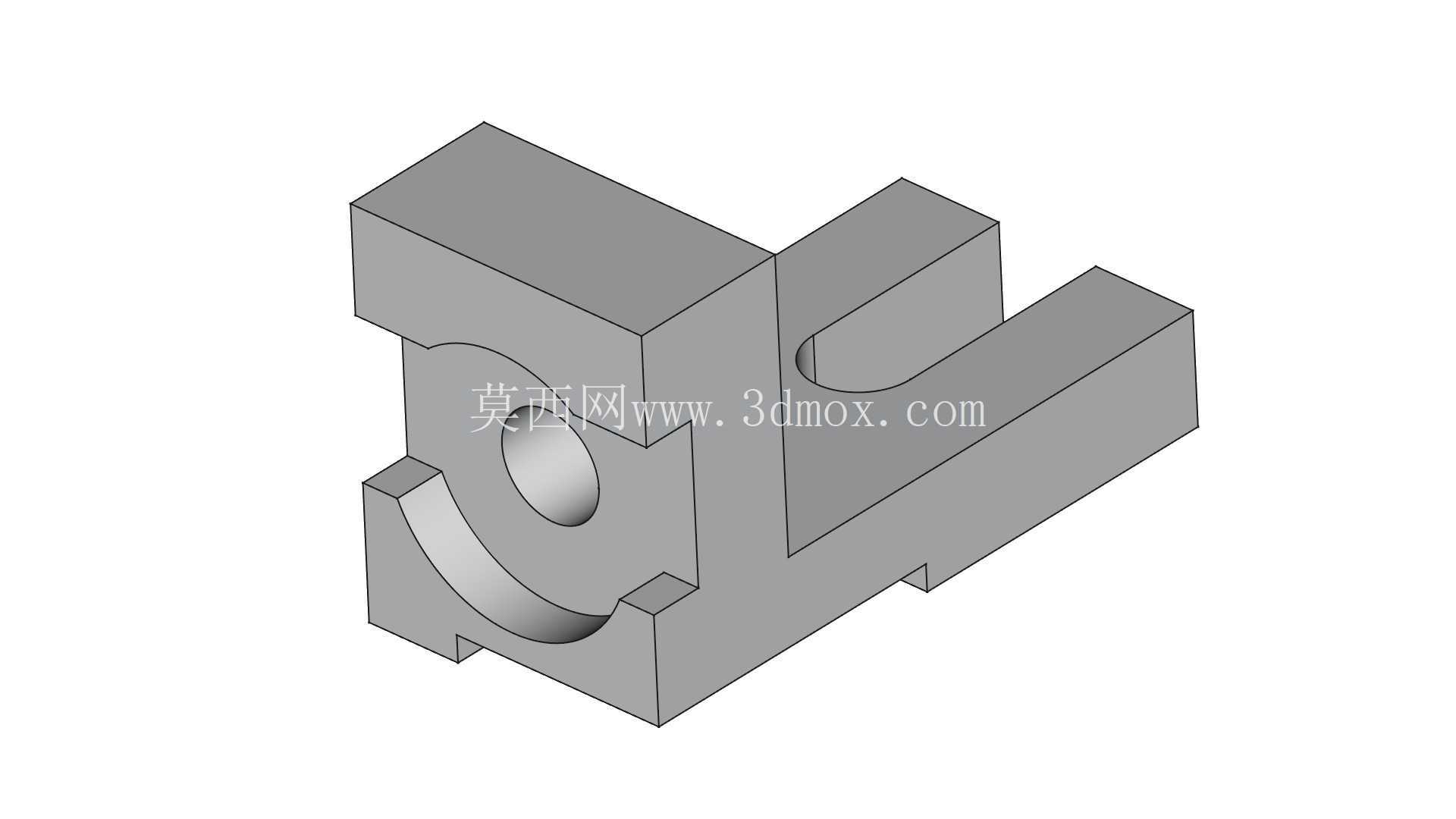

从结构设计逻辑来看，本体采用矩形基体作为核心承载结构，这种规整的外形一方面方便在加工阶段通过铣床、加工中心一次装夹完成多数面的加工，减少二次装夹带来的形位公差；另一方面平直的外侧基准面可以直接作为安装时的定位靠面，不需要额外加工定位凸台就能快速对齐安装基准。基体上开设的贯通圆形孔，主要承担两类功能：一是作为穿装螺栓的过孔，可直接通过螺栓将支撑件整体锁紧在设备基板、型材框架或者工作台面上，孔位的公差带按中等精度装配要求设计，既保证穿装顺畅，也能避免间隙过大导致支撑件安装后出现窜动；二是可以作为圆柱形功能部件的集成接口，比如穿装导向轴、定位销或者小型转轴，实现支撑件与其他运动部件的直接集成，省去额外的轴座安装步骤。

基体一侧延伸出的U形开槽结构，是集成夹具功能的核心部位，槽体的两个平行侧面经过精加工，平面度与平行度按装夹基准要求管控，既可以作为工件装夹时的导向面，引导待装配件快速滑入装夹位置，也可以作为附加连接板的插接槽，不用额外打孔就能拓展安装光电传感器、行程挡块或者管路固定座这类小型附属配件。槽体底部的圆弧过渡结构，一方面是为了减少铣削加工时的应力集中，避免槽根处出现裂纹隐患，另一方面也能适配圆柱形工件的外缘定位，让装夹接触面更贴合，减少装夹时的工件变形。

本体上对称分布的凹槽结构，主要服务于安装时的对准需求，凹槽的位置与安装基板上的定位凸台尺寸匹配，安装时不需要反复测量位置，只要将凹槽对准基板上的凸台推入，就能快速完成支撑件的位置初定位，后续锁紧螺栓时不会出现位置偏移，对于需要快速更换工装的柔性生产线来说，这种预定位结构能大幅缩短工装换型的调整时间。基体上预留的几个小型凸台结构，是作为加工时的工艺凸台设计的，加工完成后不需要去除，既可以作为支撑件放置时的垫脚，避免精加工的基准面直接接触工作台面出现划伤，也可以作为额外的装夹受力点，当需要装夹异形工件时，可以在凸台上加装小型压块，拓展装夹的适配范围。

从安装边界尺寸来看，这款支撑件的整体外形控制在小型工装配件的尺寸区间，矩形基体的长宽高比例适配多数1530、3030工业铝型材的安装间距，不需要额外转接板就能直接固定在常规型材框架上；圆形孔的孔径适配常用的M6、M8安装螺栓，也能匹配直径8mm、10mm的常用导向轴规格；U形槽的开口宽度覆盖常规小型机械零件的装夹厚度范围，槽深足够保证装夹时的接触长度，避免装夹后工件出现翘头。在实际使用场景中，这类支撑件常被用在小型自动化设备的工件定位工位，直接作为待加工工件的装夹支座，配合气动压头完成工件的快速固定；也可以用在实验室检测设备上，作为传感器、检测探头的安装支撑，利用本体的高精度基准面保证检测位置的重复精度；还可以作为定制机械的构件连接座，将两个不同方向的型材或者轴类部件直接集成在支撑件上，减少连接零件的数量，提升整体结构的刚性。

设计阶段也充分考虑了不同工况的使用需求，所有棱边都做了小尺寸倒角处理，既避免安装时划伤操作人员，也能减少应力集中导致的本体开裂；所有功能面的加工精度按通用工装要求管控，不需要过高的加工成本就能满足多数工业场景的使用需求，对于小批量定制设备的开发来说，这种集成化的支撑件能大幅减少设计人员的零件选型与绘图工作量，也能降低装配人员的组装难度，从设计到制造全流程压缩项目的周期与成本。
