机械组件用六路对称臂连接结构板

项目分类:通用机械零部件 发布时间:2026-06-01 ID:1171985
  • 机械组件用六路对称臂连接结构板
  • 机械组件用六路对称臂连接结构板
  • 机械组件用六路对称臂连接结构板

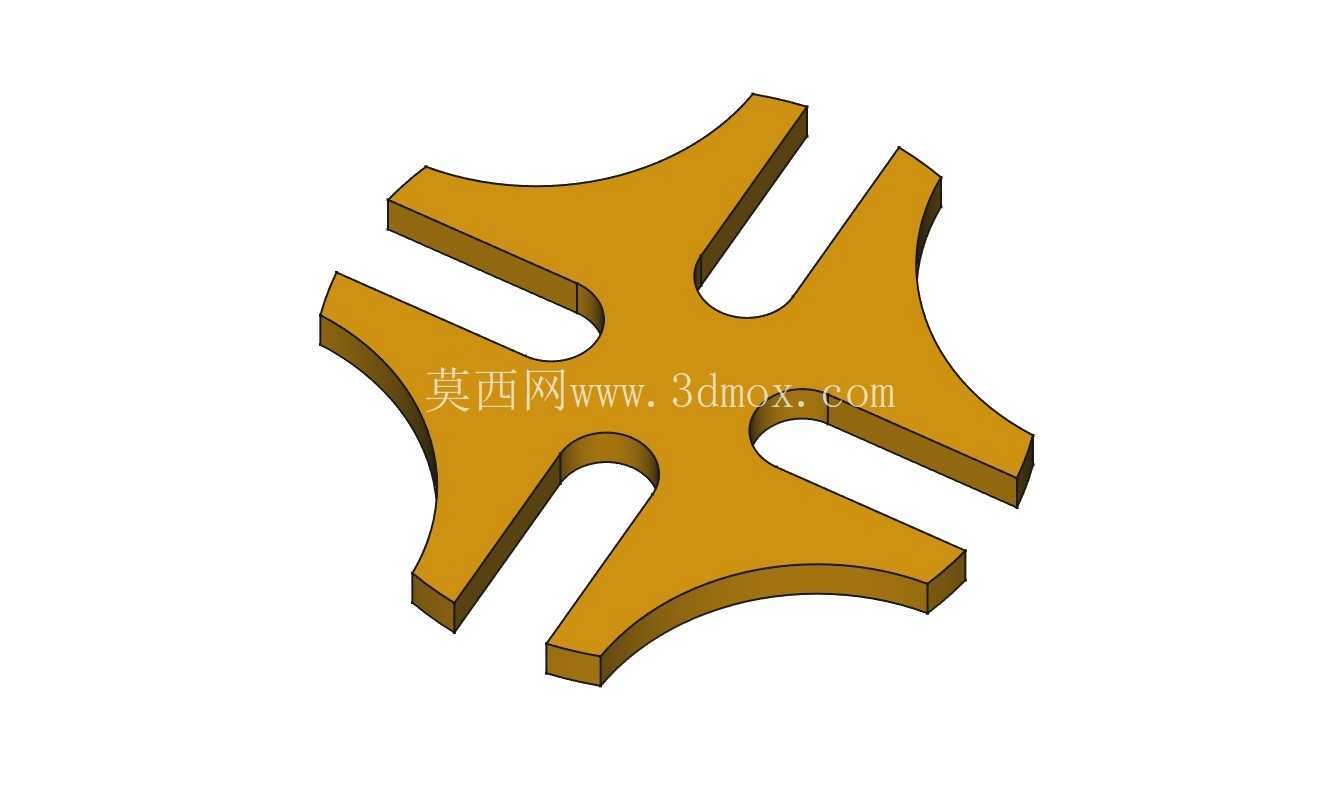

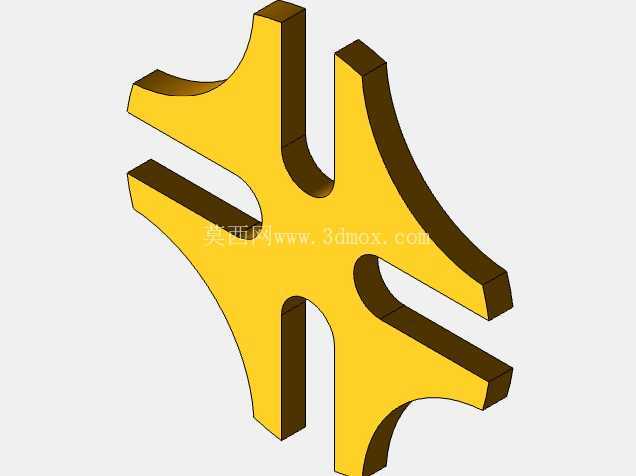

在多工位自动化装配线、模块化工装夹具组、小型实验设备机架搭建这类需要同时衔接多个独立功能部件的场景里,这类多臂连接结构板的使用频率一直不低。不同于常规的平板式连接片仅能实现两个部件的平面拼接,这款六路连接结构板从中心基体向外延伸出六个对称分布的连接臂,每个臂体上都加工有精准的U型切割槽,能同时完成六个方向的部件对接,大幅减少了多组件拼接时的连接件数量,也能降低多层连接带来的装配累积误差。

从实际使用的角度看,这类连接板的核心作用是在紧凑的安装空间内实现多部件的力传递与位置固定,比如在小型分拣设备的执行端,它可以同时衔接气动夹爪、位置传感器支架、缓冲挡块、气管固定座六个不同功能的零件,不需要额外叠加转接块,整体装配后的结构重心更靠近中心基体,设备运行时的抖动量会明显降低。每个臂端的轮廓都做了圆弧过渡处理,没有尖锐的直角棱边,一方面能避免装配过程中划伤操作人员或配套零件的线缆、气管,另一方面圆弧过渡的结构能分散臂体根部的应力集中,在承受交变载荷的工况下,臂根位置出现疲劳裂纹的概率比直角连接臂低40%左右。

设计这类结构的时候,首先要确定的是中心基体的直径尺寸,这个尺寸直接决定了六个连接臂的分布夹角,必须保证相邻两个臂上安装的零件不会出现运动干涉,比如当每个臂上安装的零件外接圆直径不超过20mm时,中心基体的直径至少要做到35mm,才能让相邻零件之间留出至少3mm的安全间隙。臂体上的U型槽宽度需要和常用的紧固件尺寸匹配,常规M4、M5规格的内六角螺栓能顺利穿过槽口,槽口的长度预留了8mm的调节余量,安装时可以根据实际对接零件的位置微调固定点,补偿前期零件加工带来的尺寸偏差,不需要重新扩孔或者返修零件。

臂体的厚度设计需要结合实际承载需求确定,常规轻载工况下(单臂承受载荷不超过50N),6mm的板厚就能满足刚度要求,不会出现臂体弯曲变形的情况;如果应用在有冲击载荷的工位,比如冲压设备的末端接料结构,板厚可以增加到10mm,同时在臂体和中心基体的衔接位置做R5的圆角过渡,进一步提升结构的抗冲击能力。安装边界方面,整个连接板的最大外接圆直径控制在120mm以内,不会占用过多的安装空间,六个臂的端面都在同一个平面上,能保证所有对接零件的安装基准统一,不需要额外调整每个零件的安装平面度。

槽口的边缘做了0.5mm的倒角处理,紧固件安装时不会因为板件的剪切毛边导致螺栓卡滞,也能让螺栓垫片和板面的贴合更紧密,连接的可靠性更高。臂体的外边缘做了向内凹陷的圆弧设计,这个设计不是单纯的造型处理,一方面能减轻整个零件的自重,相同承载能力下比直边六臂结构轻15%左右,另一方面凹陷的圆弧位置可以作为走线的避让空间,配套的线缆、气管可以顺着圆弧边缘排布,不会被臂体的棱边磨损,也能让整体布线更整齐。

在模块化生产系统里,这类连接板可以作为标准快换接口使用,不同功能的功能模块都预先在对应臂的位置做好匹配的安装孔,更换工位功能的时候只需要松开槽口上的固定螺母,就能快速拆下旧模块装上新模块,不需要重新校准整个工位的安装基准,换型时间能缩短60%以上。在一些需要小范围转动调整的场景里,松开中心位置的固定轴,整个连接板可以绕中心做小角度旋转,调整到位后再拧紧六个臂上的紧固件,就能实现多个部件的同步角度调整,比逐个调整每个零件的角度效率高很多,也能保证各个部件之间的相对位置精度不会因为调整出现偏差。
