双法兰紧凑型机械安装固定支座

在自动化产线的工位模组搭建、小型工业机器人末端执行器的辅助固定、桌面级实验设备的构件连接场景里，这类双法兰结构的紧凑型安装支架是出镜率极高的基础支撑件。不同于大尺寸重型设备的焊接式支座，这类支架主打小空间内的高可靠性连接，很多做非标设备设计的工程师在处理小载荷枢接结构时，都会优先考虑这类成熟的结构形式。

从实际使用场景来看，这类支架最常被用在需要实现小幅摆动、转动副连接的位置：比如小型气动摆杆的基座固定、检测工位的导向轮安装座、轻型传送带的侧挡辊支撑、甚至是小型协作机器人的管线导向支架，都能看到这类结构的身影。它不需要额外做复杂的安装基面加工，只要把底座贴合在预设的安装平面上，通过底座中央的安装孔穿入紧固件完成锁固，就能获得稳定的支撑基础，相比一体式焊接的支座，它的互换性更强，备件替换时不需要重新配做安装位，能大幅缩短设备维护的停机时间。

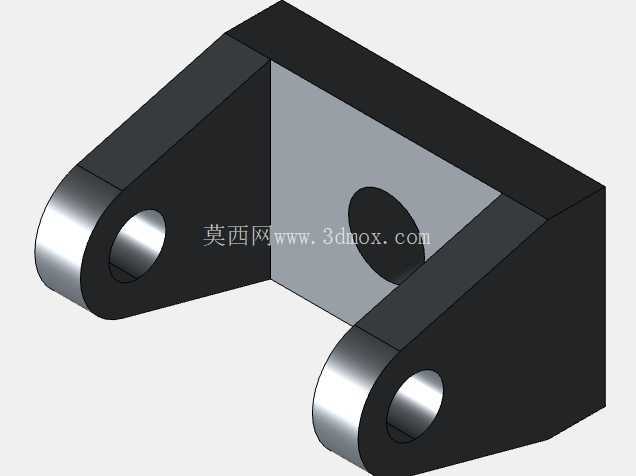

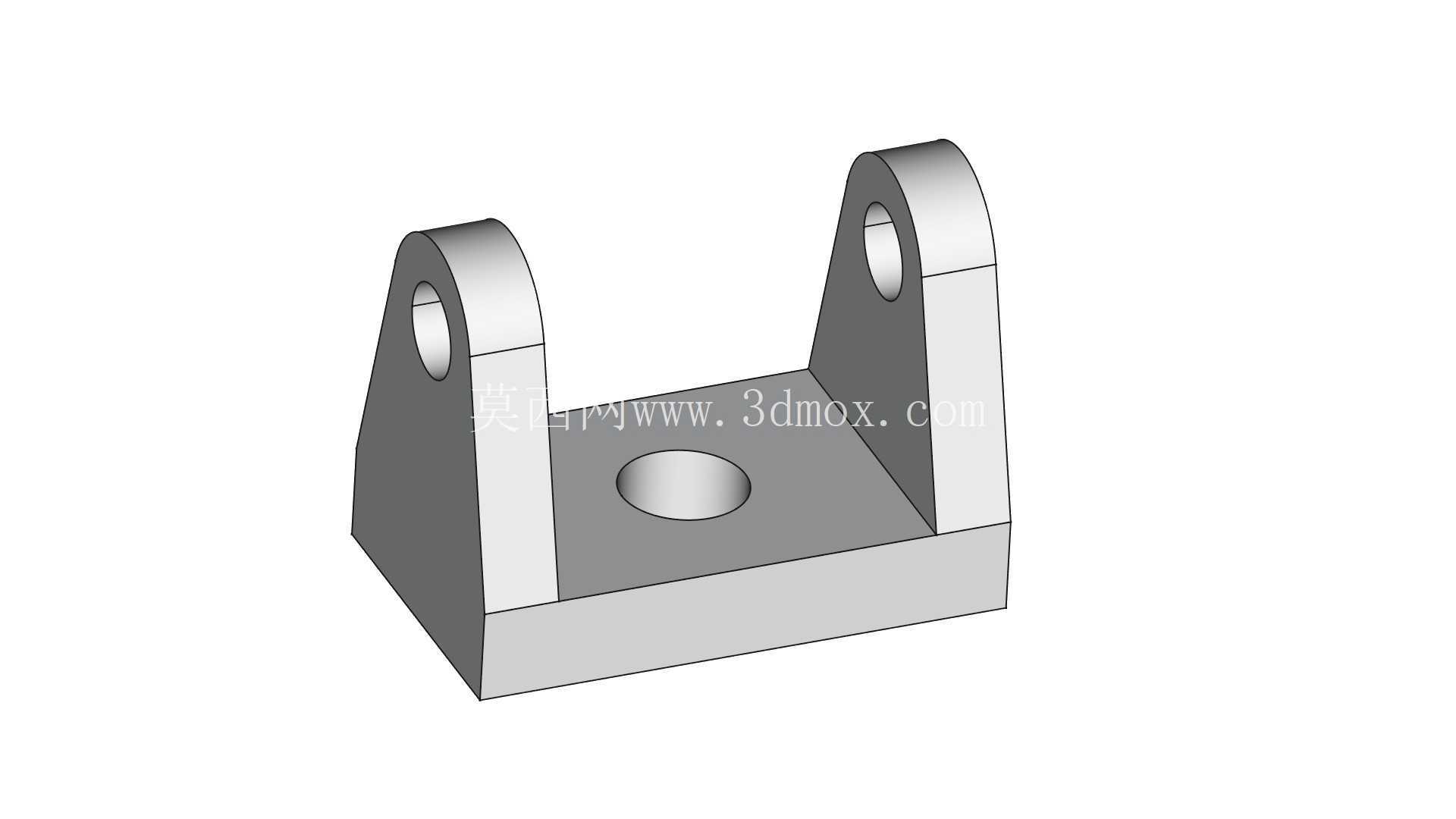

结构设计上，底座采用矩形截面的实体结构，这种设计首先是保证了和安装面的接触面积足够大，在承受侧向倾覆力矩的时候，单位面积的压应力能控制在常用铝合金或者结构钢材料的许用应力范围内，不会出现底座压溃或者安装面凹陷的问题。底座中央的沉头安装孔做了锪平处理，紧固件锁入后头部不会突出底座平面，既避免了干涉其他相邻构件，也能保证整个支架的安装平面度，不会因为紧固件突出导致支架安装后出现倾斜。两侧向上延伸的立式法兰采用对称布置，两个法兰上的同轴圆孔是核心的功能位，孔的内壁做了公差适配设计，既可以直接穿入销轴实现铰接，也可以压入配套的无油衬套来降低转动副的磨损，适合长期往复摆动的工况。法兰和底座的连接位置做了圆弧过渡，没有采用直角相接的设计，这是为了避免应力集中——在支架承受动态载荷的时候，直角连接处很容易因为应力集中产生疲劳裂纹，圆弧过渡能把应力分散到更大的区域，提升支架的抗疲劳寿命，这一点在有频繁振动的设备上尤为重要。

从安装边界来看，这类支架的整体宽度控制在小尺寸安装位的适配范围内，两个立式法兰的外侧间距不会超过底座的宽度尺寸，不会在安装时出现侧边干涉相邻构件的问题；法兰上的安装孔中心到底座安装面的高度，是按照常用的小直径销轴、微型轴承的安装尺寸做的匹配，不需要额外加装垫片调整中心高，能减少装配时的零件数量。法兰的厚度经过载荷校核，在承受额定径向载荷的时候，法兰不会出现向外张开的变形，保证两个孔的同轴度不会因为载荷作用出现超差，避免转动副出现卡滞、磨损加剧的问题。

很多刚入行的结构设计师在做这类支架的时候，容易忽略两个法兰孔的同轴度要求，要么把两个法兰分开加工再拼焊，要么加工时没有做同轴度工装，最后装销轴的时候出现别劲的情况，用不了多久孔就会磨成椭圆。而这类成熟结构的支架，在加工时是采用整体装夹一次镗出两个法兰孔的工艺，能保证孔的同轴度控制在合理公差范围内，装配后销轴转动顺畅，不会出现额外的摩擦阻力。另外，支架的所有外露棱边都做了倒角处理，既避免了装配时划伤操作人员，也能减少应力集中的点位，同时在做表面处理的时候，倒角位置不会出现涂层堆积的问题，提升表面处理的质量。

在材料选择上，这类支架既可以采用铸造工艺成型后做机加工，适合批量生产降低成本，也可以直接用型材铣削加工，适合小批量定制的场景，不管是用45号钢做调质处理，还是用6061铝合金做阳极氧化，都能满足不同工况的强度和防腐需求。比如在食品加工设备上使用时，可以选用304不锈钢材质的版本，满足卫生级要求；在普通工业设备上使用时，用Q235钢做喷塑处理就能满足使用需求，成本更低。

实际选型的时候，工程师只需要确认三个核心参数就能匹配对应的支架：一是底座安装孔的尺寸和安装孔位的间距，确认能和现有安装面的螺孔匹配；二是两侧法兰孔的直径和中心高，确认能适配要安装的销轴或者轴类零件的尺寸；三是法兰的间距，确认要安装的转动构件的宽度能放入两个法兰之间，不会出现宽度方向的干涉。因为是紧凑型设计，这类支架的整体重量很轻，不会给安装基础带来额外的负重，在移动设备、轻型机械手的结构上使用时，也不会增加过多的运动负载，能保证设备的动态响应速度。
