Märklin ICE1/ICE2列车用磁力耦合连接结构

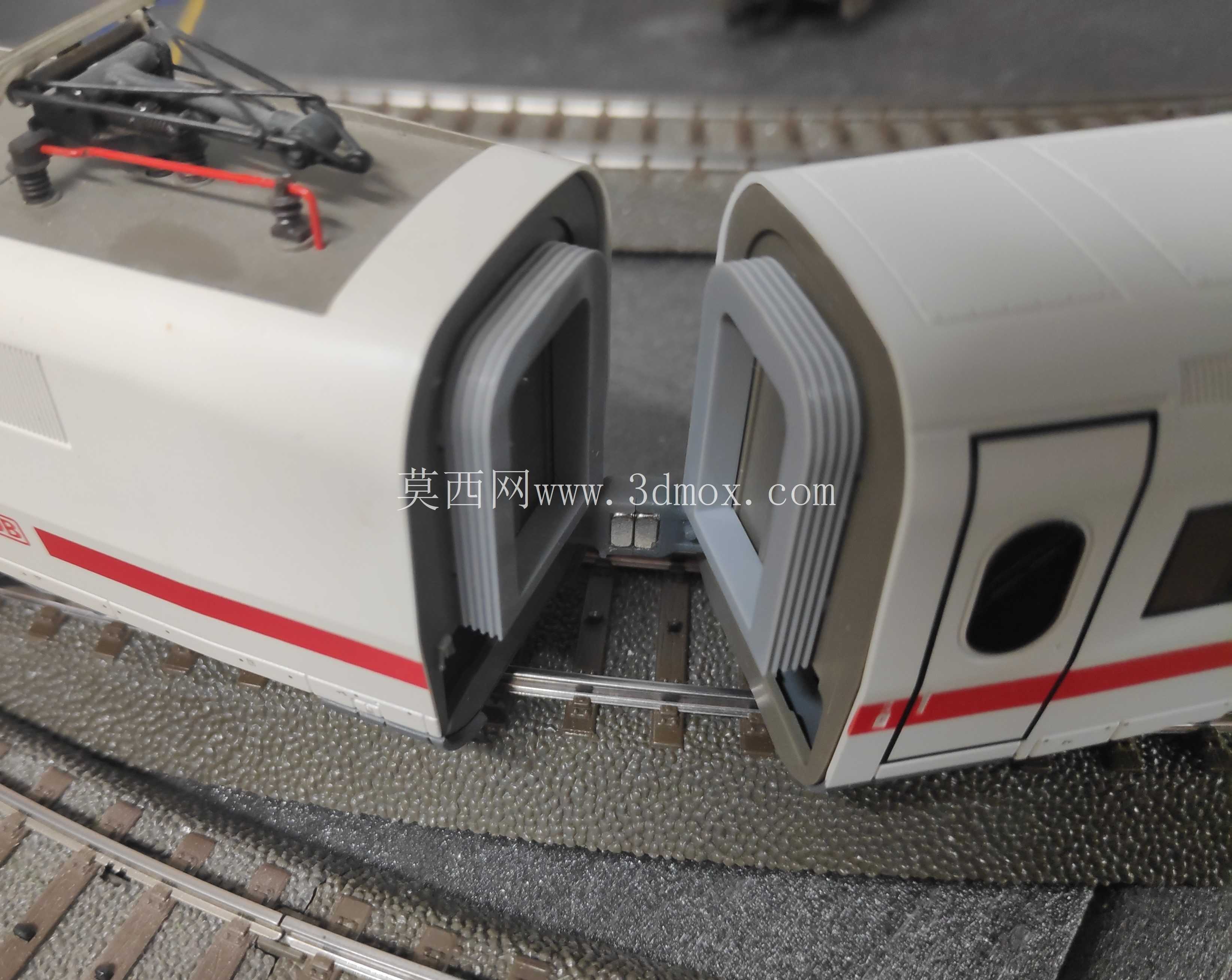

这款磁力耦合结构主要面向比例火车模型的车节连接场景使用，适配Märklin品牌ICE1、ICE2系列仿真列车模型，解决传统卡扣式车钩连接对位难度大、反复插拔易出现卡扣断裂、连接间隙过大影响仿真走行效果的问题。在实际模型运行场景中，多节车编组运行时，传统硬连接结构在过小曲率轨道时容易出现车节别劲、脱轨的情况，磁力耦合的非刚性连接特性能在过弯时自动适配车节之间的角度偏移，同时保持足够的连接牵引力，满足1公斤左右总重的车组牵引需求，不会出现运行过程中车节脱开的问题。

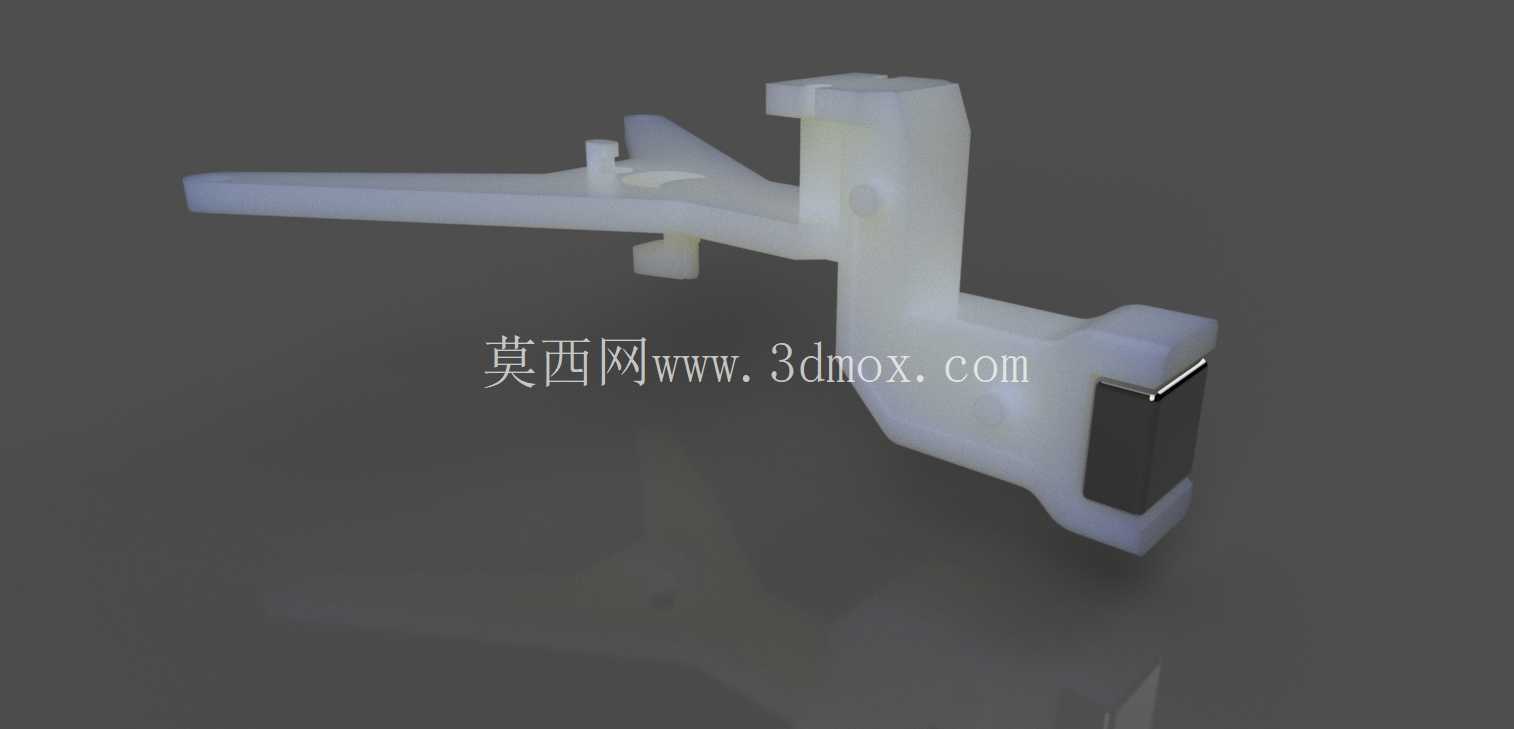

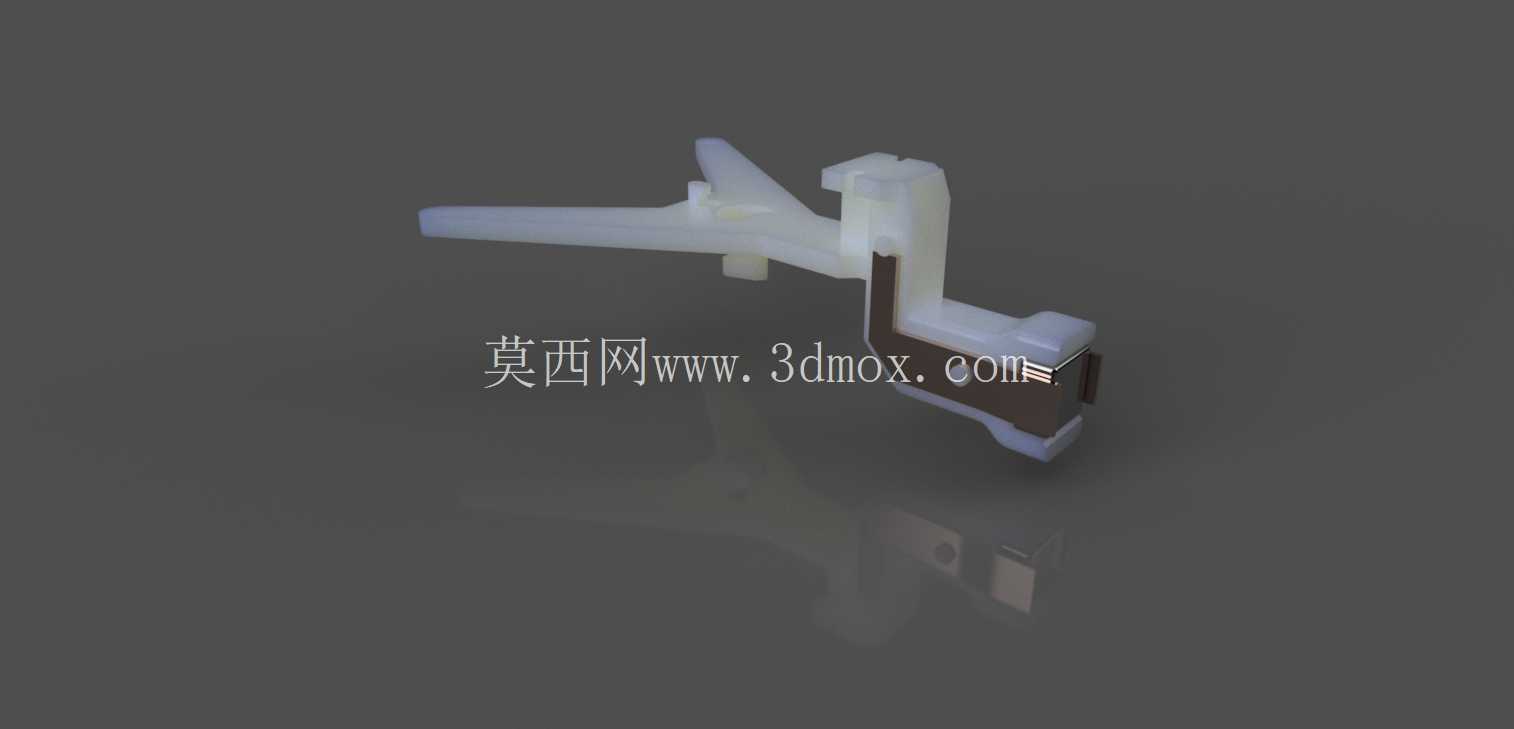

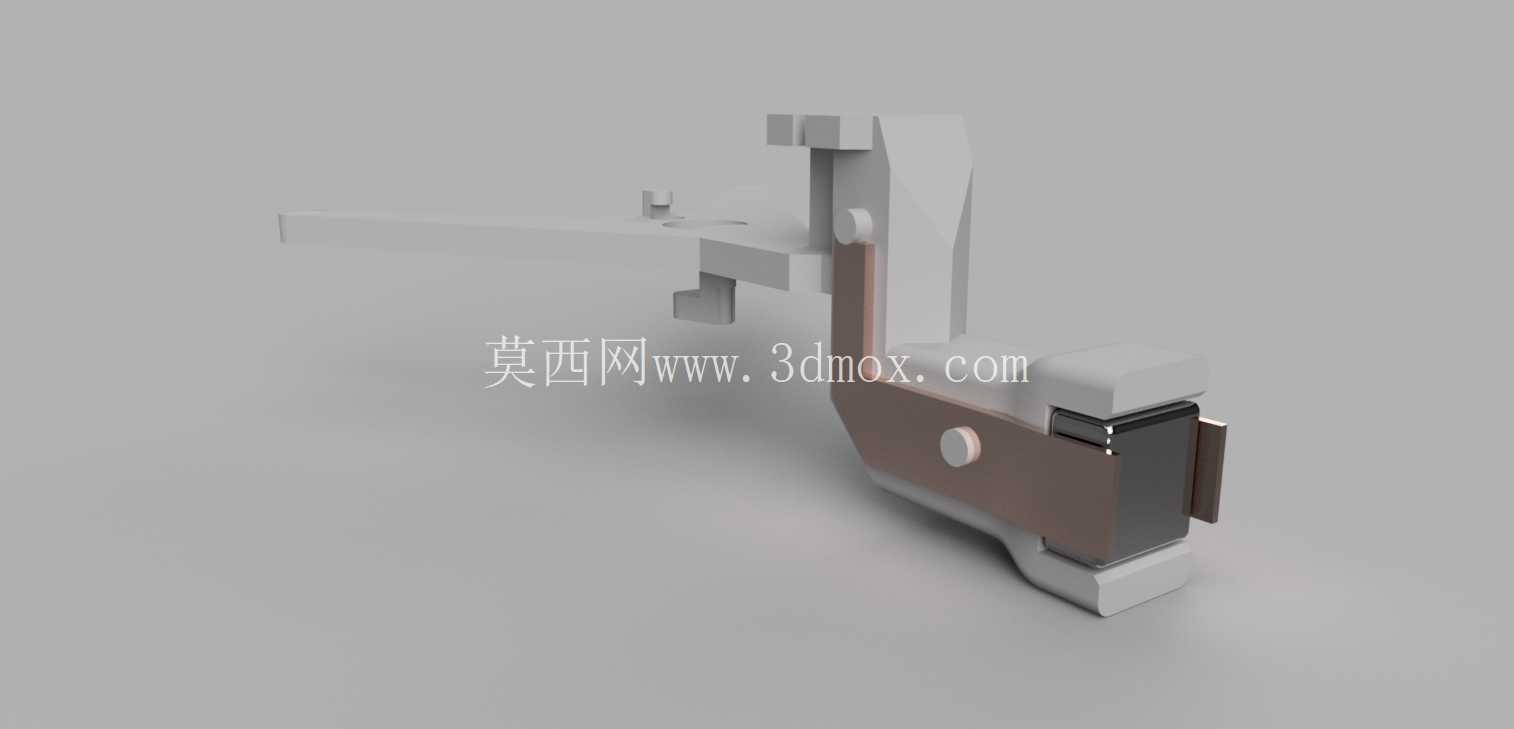

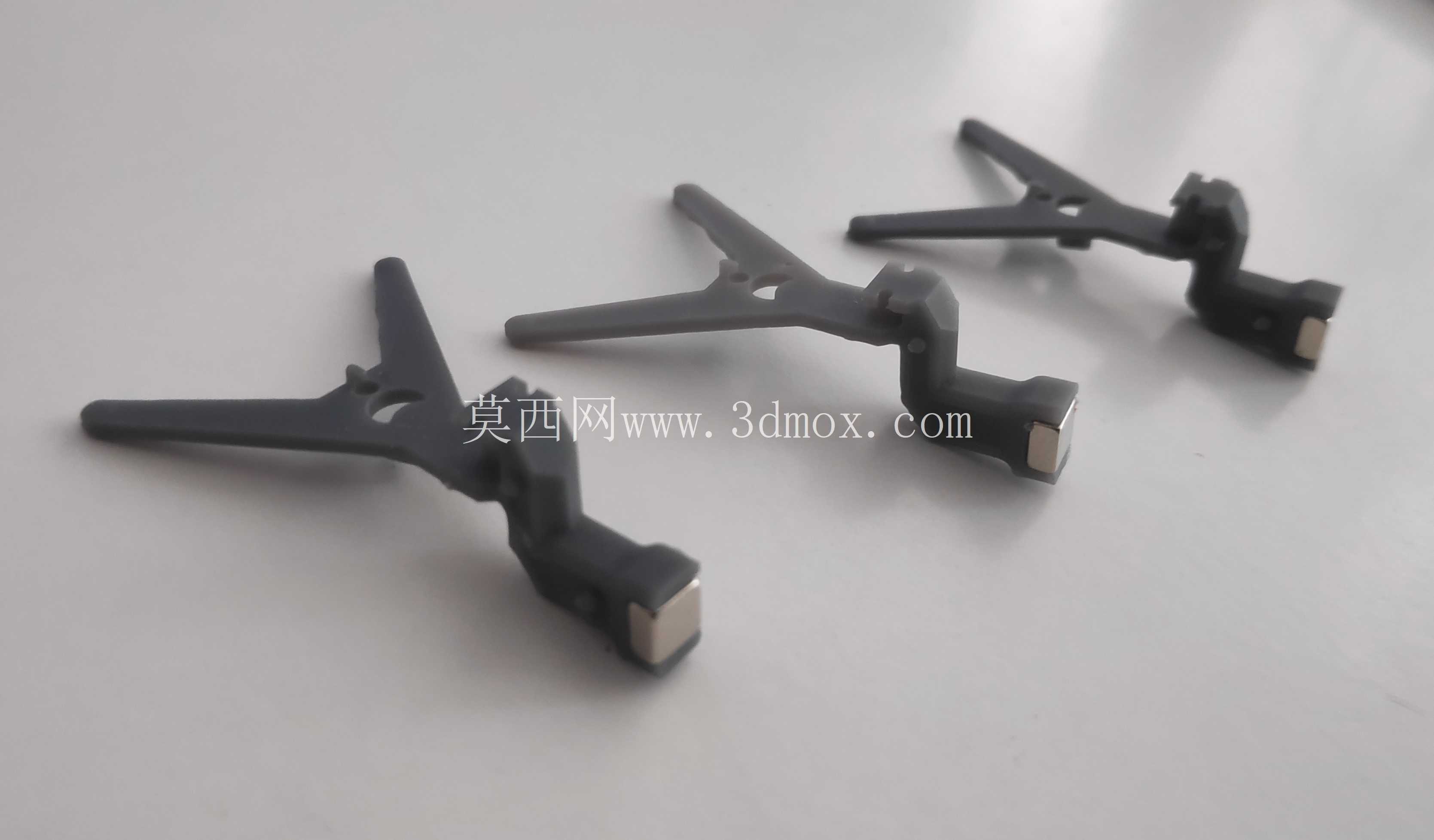

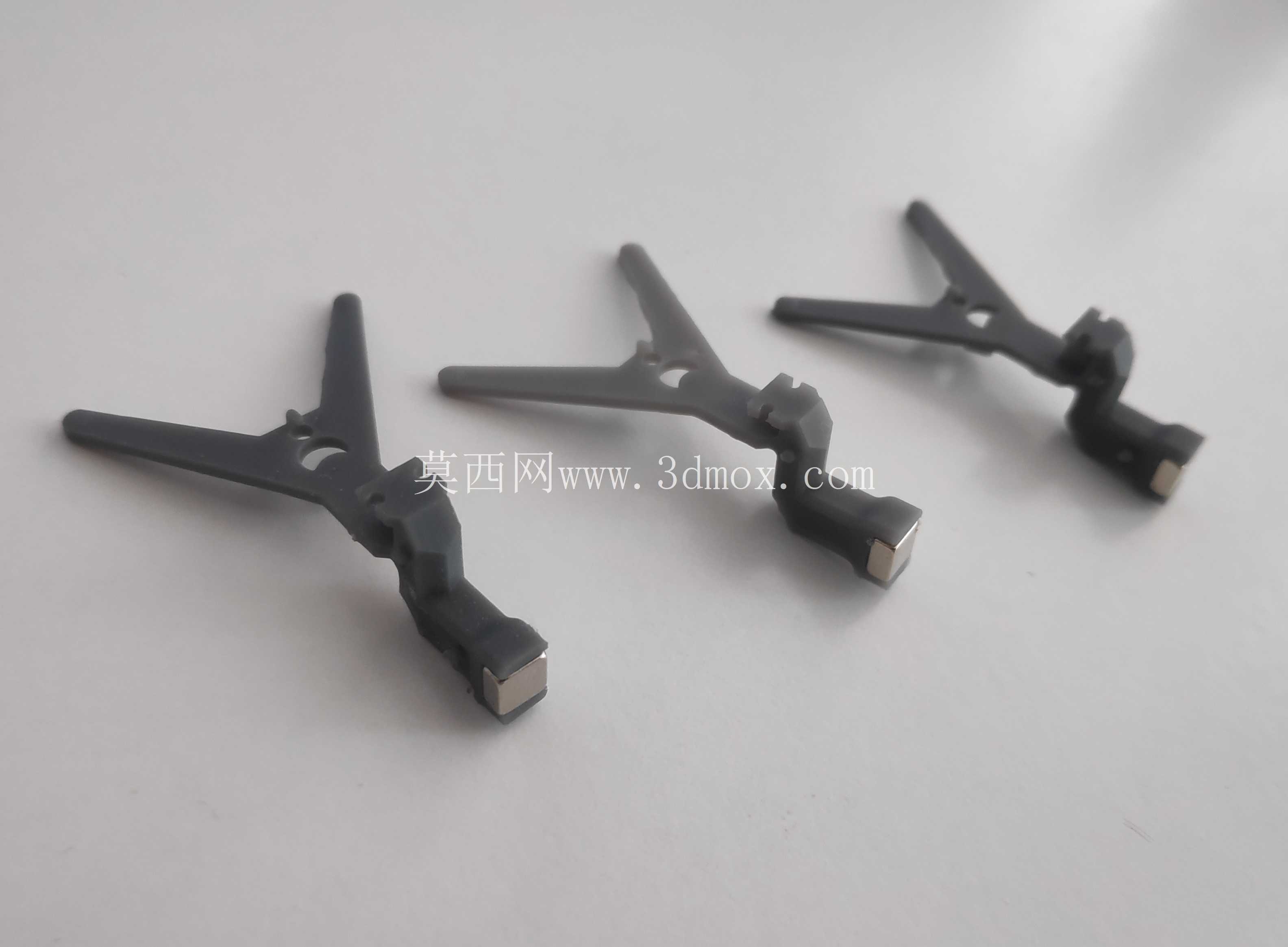

从结构设计来看，整个耦合件采用一体化悬臂结构，主体安装端设置有定位卡槽，可直接卡入对应车型车头或车厢端部的预设安装位，无需对原有车体结构做额外切削修改，安装时仅需将对应规格的钕磁铁嵌入结构预留的方形安装槽内，使用少量铜质导电胶粘接固定即可，安装槽的尺寸边界严格匹配4x4x2mm规格的N52钕磁铁，嵌入后磁铁表面与耦合件端面齐平，不会出现凸起干涉相邻车节连接的问题。设计时特意将磁铁安装位做了绝缘隔离处理，避免磁铁导电造成车端电路短路，适配带灯光、音效功能的数码车模的电路导通需求，不会因为加装耦合结构影响原有车模的电气功能。

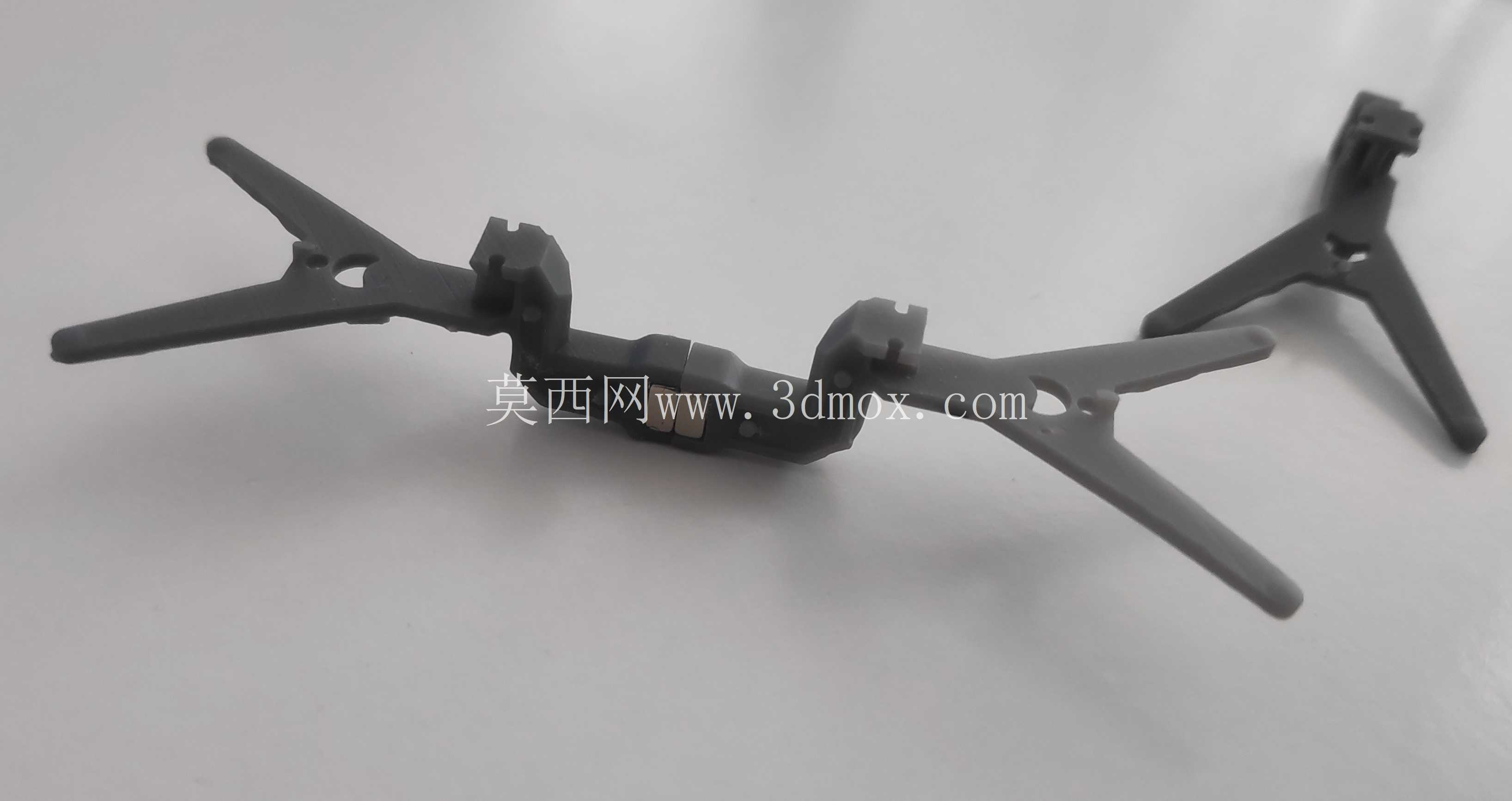

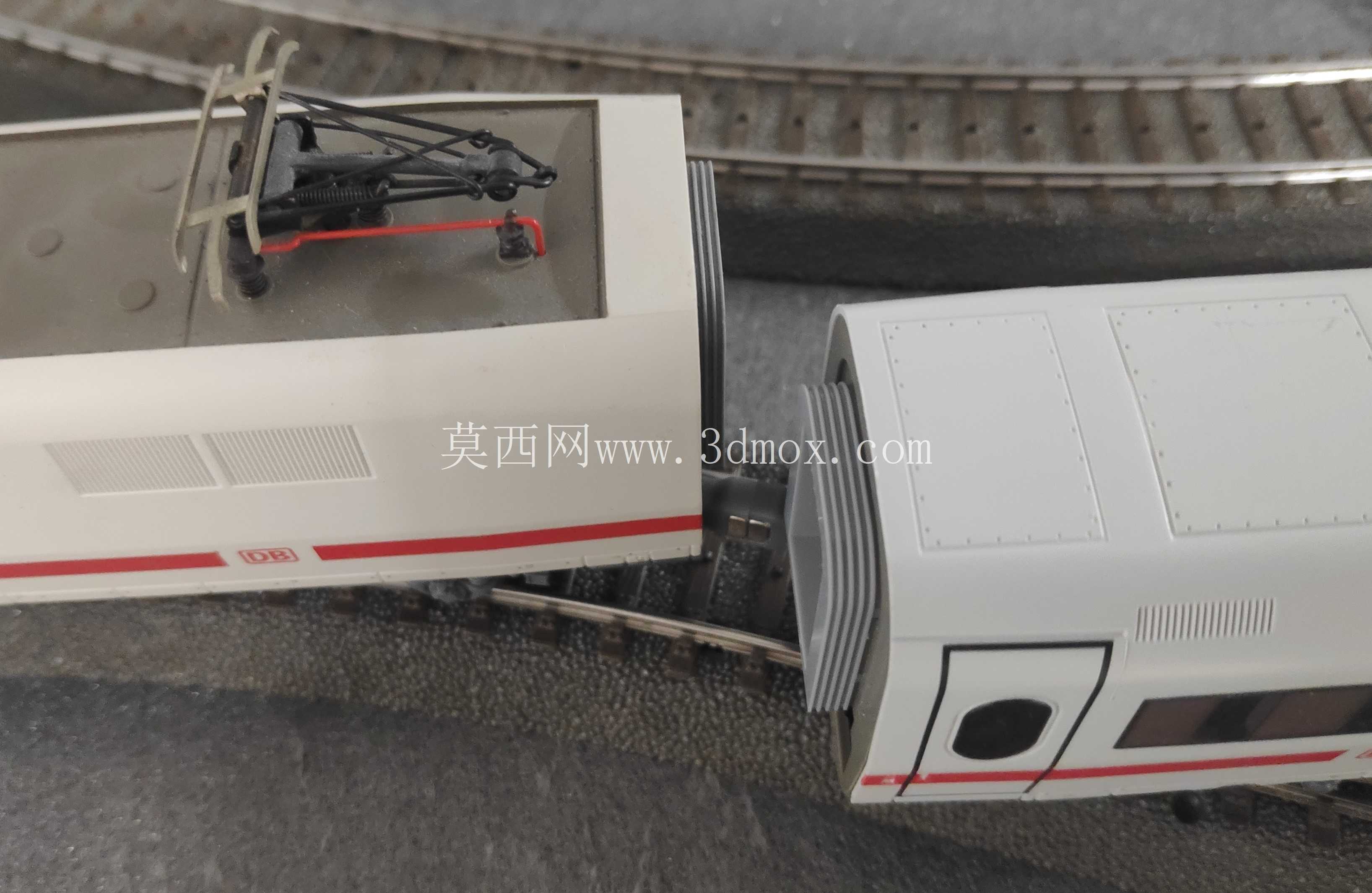

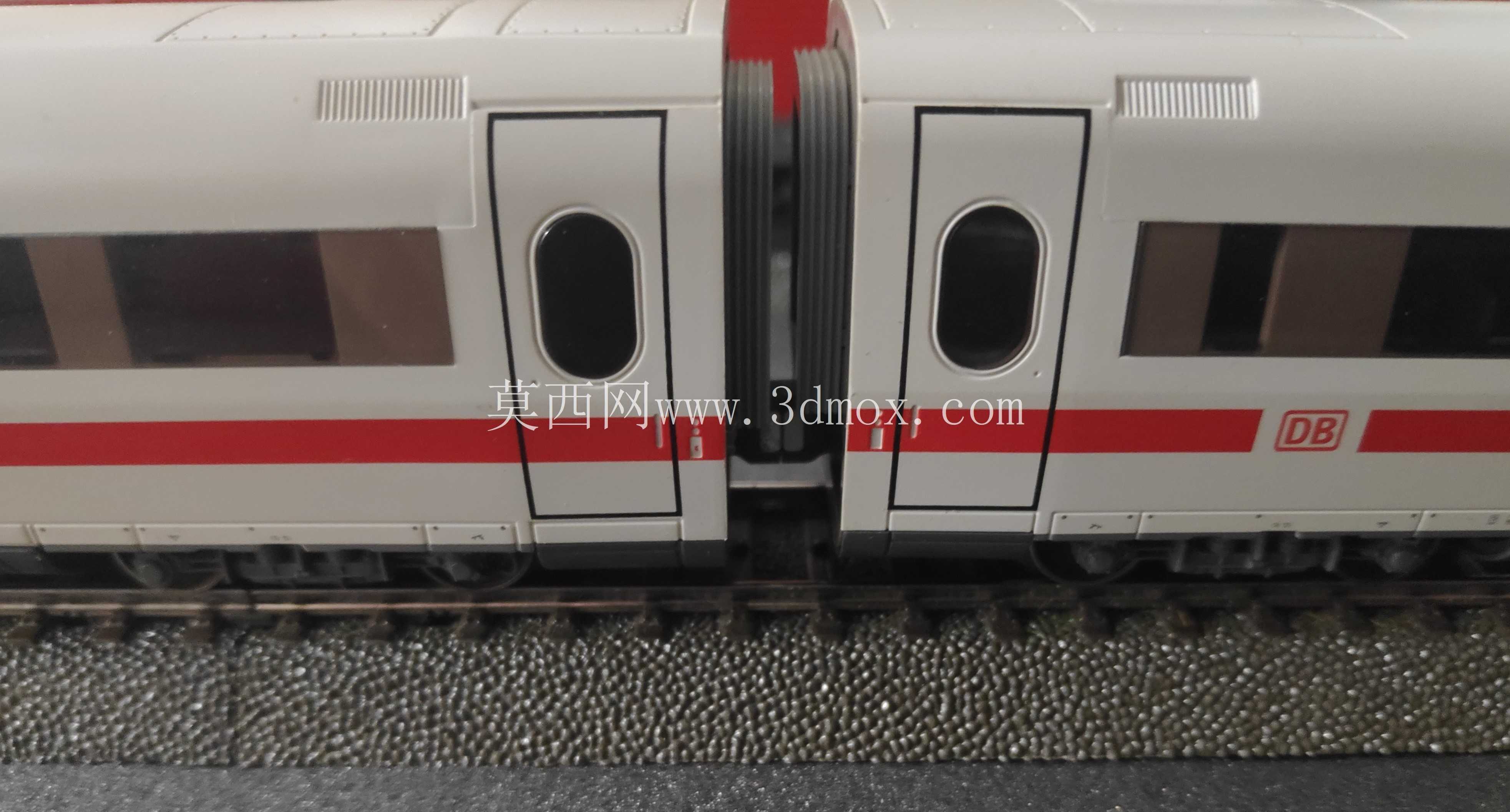

耦合臂的长度经过多轮走行测试调校，在保证连接后车节间隙符合真车比例视觉效果的同时，预留了足够的偏转余量，在通过小半径弯道时，相邻车节的耦合件不会发生硬碰撞干涉，悬臂部分的壁厚做了渐变处理，安装根部位置壁厚加厚保证结构强度，避免长期使用出现悬臂断裂的问题，靠近磁吸端的位置做了减薄处理，降低整体结构重量，减少对车模转向架转向动作的额外负载。磁吸端面做了微小的倒角处理，对位连接时即使存在少量位置偏差，磁力也会自动引导两个耦合件对位吸合，编组操作时不需要反复精准对位，大幅提升多节车编组的操作效率。

针对不同车头的安装差异，结构设计时区分了对应动力头的专用变体版本，安装位的卡扣位置根据对应车型的端部安装槽尺寸做了适配，不会出现安装错位、松动脱落的问题。实际使用时，在磁吸接触面上涂抹薄层特氟龙类润滑介质，可减少反复连接分离过程中的接触面磨损，延长结构的使用寿命，同时不会影响磁力的吸附效果。整个耦合结构的外形轮廓做了仿真化处理，外露部分的线条尽量贴近真实列车车钩的视觉比例，不会因为加装磁力耦合结构破坏车模的整体仿真外观效果，兼顾了功能性与仿真展示的需求。在模型长期运行的工况下，磁力连接的方式不存在传统卡扣的磨损旷量问题，长期使用后不会出现连接间隙变大、车节晃动量超标的问题，连接稳定性远优于传统的塑料卡扣车钩结构。
