1:87比例高速铁路无砟轨道仿真结构

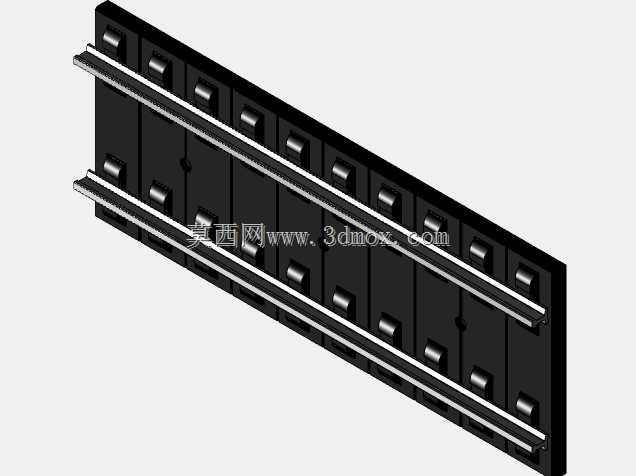

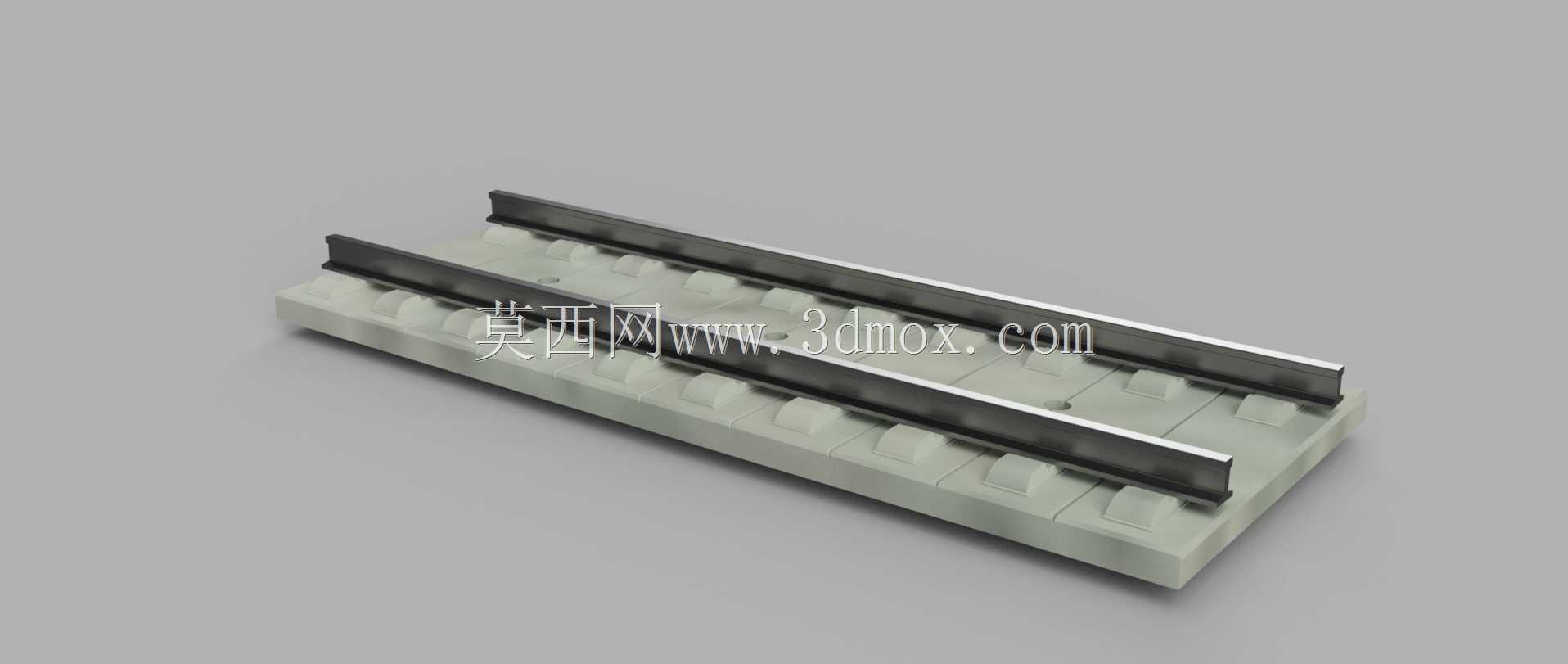

　　该轨道结构按1:87比例还原高速铁路无砟轨道典型断面，整体采用双轨平行布置，下部为整体式混凝土承载板，上部通过等间距限位凸台固定钢轨，轨面与承轨面之间保留明确的接触约束关系，能够直观呈现无砟轨道区别于有砟轨道的整体受力特征。模型重点表现承轨台、轨道板、钢轨以及板下支承的相对位置，承轨部位沿线路纵向连续排列，凸台侧面与钢轨底部形成限位接触，避免在横向力作用下出现过大位移。钢轨采用标准工字形截面简化表达，轨头、轨腰和轨底轮廓清晰，轨底与承轨面贴合，轨头顶面保持连续平顺，两条钢轨的中心距在比例尺度内保持稳定，可用于车辆走行部通过性检查与轮轨关系展示。

　　从应用场景看，这类缩小比例轨道结构常用于轨道交通沙盘、教学演示、车辆模型走行试验以及线路方案可视化评审。与真实线路相比，缩小后的轨道板更便于观察下部基础与上部轨排的连接逻辑：轨道板作为主要承力构件，将列车荷载分散传递到下部基础；承轨凸台不仅承担竖向支承，还对钢轨纵向和横向位置进行约束。模型在设计时保留了两种接触关系的差异：一种承轨面为平面形式，钢轨底部与支承面平直贴合，适用于直线段或对轨底坡要求较低的展示场景；另一种承轨面带有倾斜角度，通过斜面形成轨底坡，使车轮压力更接近钢轨轴心，改善轮轨接触状态。

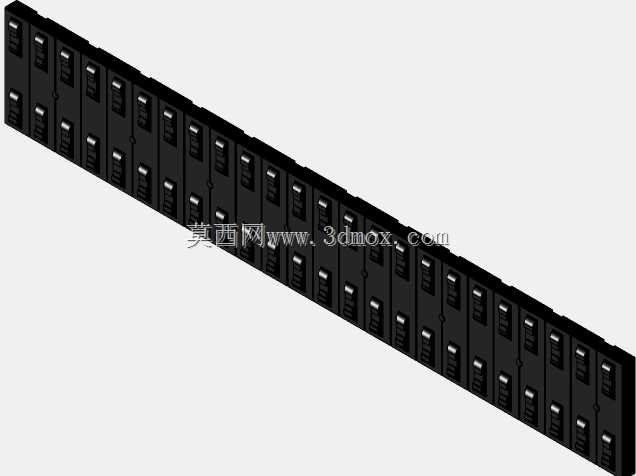

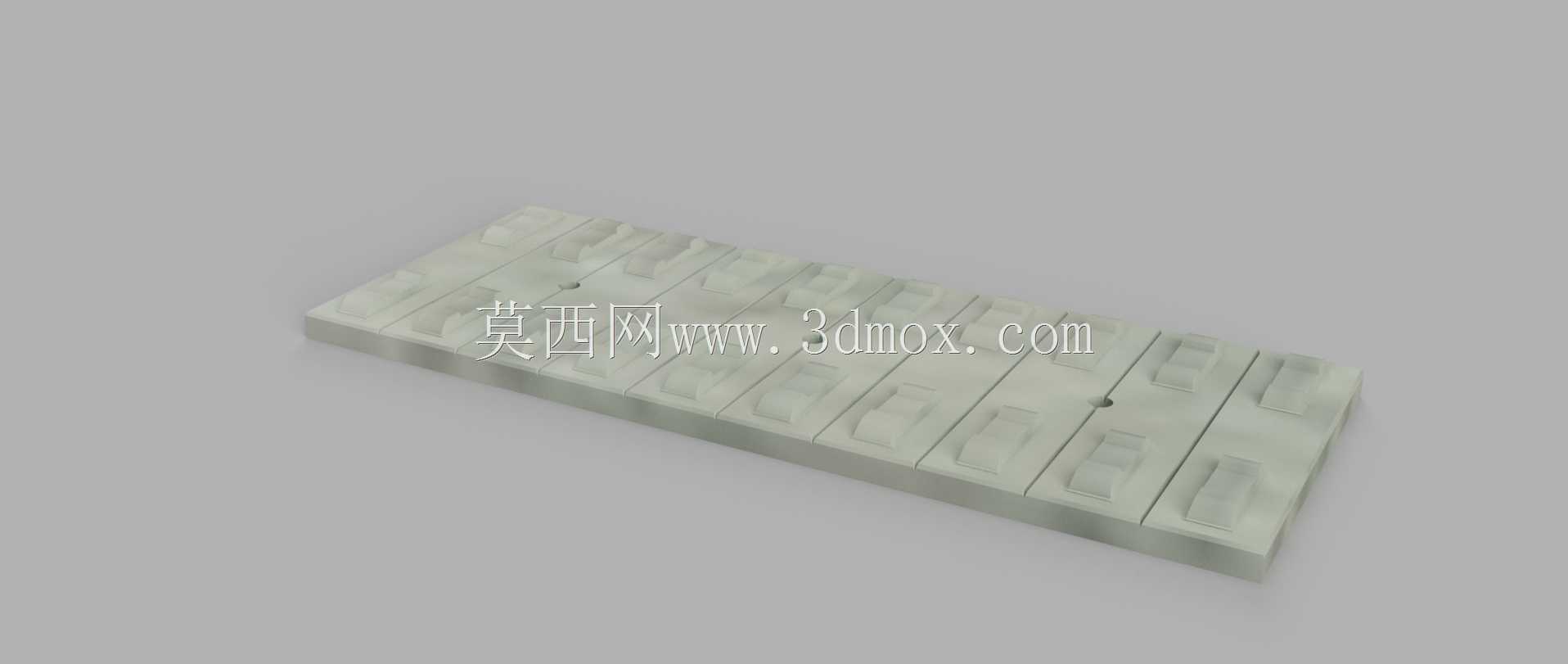

　　结构设计思路围绕“定位准确、装配清晰、比例协调”展开。轨道板表面设置连续的承轨单元，各单元间距均匀，板体边缘做简化倒角处理，既保留混凝土构件的厚重感，也避免微小特征在缩小比例后失真。钢轨与承轨台之间未单独表现复杂扣件细节，而是以接触面和限位凸台传达约束关系，这种处理方式适合比例模型的加工与展示，也能让结构工程师快速识别轨道传力路径。若用于进一步深化设计，可在现有基础上补充扣件、弹性垫层、板下充填层以及相邻轨道板的接缝构造，使模型从外观展示扩展为装配关系验证。

　　外形与安装边界方面，模型呈现的是一段直线轨道单元，长度方向可按相同节段连续拼接，横向边界以轨道板外缘为限，两条钢轨位于板体中部。轨道板底面为平整安装面，放置于沙盘基础或展示台面上时不需要额外找坡；若模拟倾斜承轨面方案，斜面仅作用于钢轨支承区域，不改变轨道板整体底面。钢轨顶面高度在全段保持一致，相邻节段拼接时需控制轨顶平顺度和轨距一致性，避免车辆模型通过时出现卡顿或脱轨。承轨凸台的高度与间距决定了钢轨的可视比例和固定稳定性，设计时既要保证钢轨能够被可靠限位，也要避免凸台过高遮挡轨底细节。

　　在实际建模过程中，这类结构适合先建立轨道板基体，再按阵列方式布置承轨单元，最后装配钢轨并检查干涉。平面承轨方案装配关系简单，适合快速搭建长距离线路；倾斜承轨方案需要统一斜面方向和角度，确保左右钢轨对称，避免出现轨底坡反向。对于沙盘制作，轨道板表面可保留轻微分模线或混凝土质感，钢轨采用金属或深色硬质材料表现，以增强视觉对比。整体而言，该模型不是单纯的外观摆件，而是把无砟轨道的支承、限位、拼接和轮轨接触关系压缩到一个可观察、可装配、可延伸的比例单元中，能够为轨道交通场景搭建、结构教学演示以及车辆模型运行提供稳定的线路基础。
