SF135转FK265电机适配连接支架

　　在小型传动设备改装、桌面级数控装置升级以及非标自动化传动单元搭建的场景中，经常会遇到不同系列电机安装接口不匹配的问题，尤其是SF135系列与FK265系列电机，二者输出端轴径、安装止口尺寸、固定孔位分布均存在差异，直接替换安装会出现同轴度偏差、固定点受力不均、运行振动超差等问题，严重时甚至会导致传动部件磨损加剧、电机轴承受额外径向力而提前失效。这款转接支架正是为解决这一实际工程痛点设计，核心作用是实现两个系列电机的无改动适配安装，无需对原有设备的安装基座、后续传动连接端做二次加工，大幅降低电机替换、改装的加工成本与调试周期。

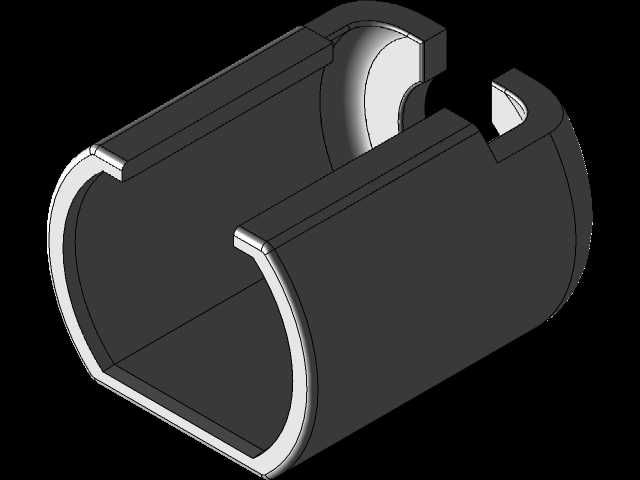

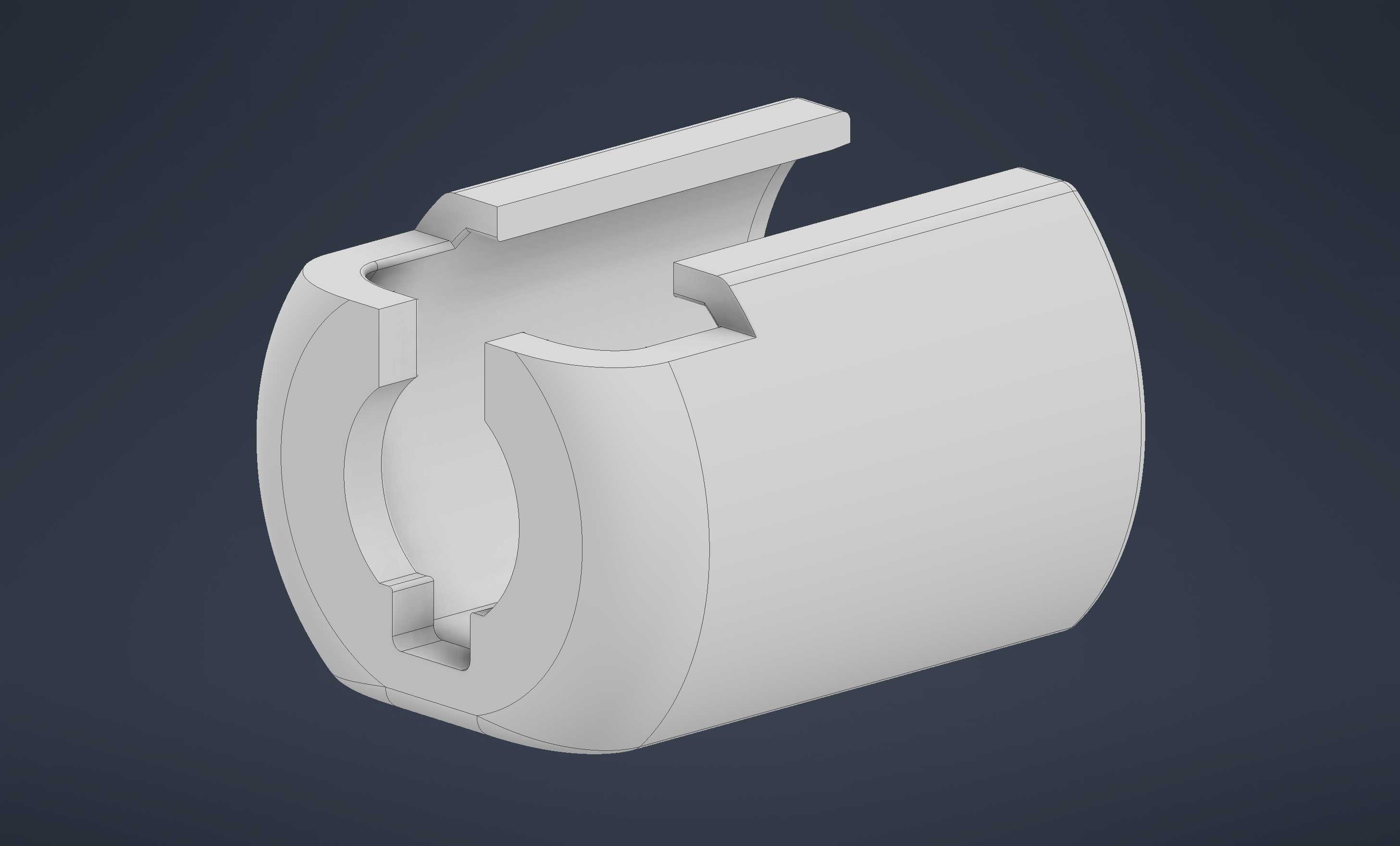

　　从结构设计来看，支架整体采用筒式承载结构，这种结构的优势在于能够最大化保证转接后的同轴度，筒身的内孔分别对应两端电机的安装止口尺寸，一端匹配SF135系列电机的输出端止口与固定位，另一端匹配FK265系列电机的安装接口，两端的定位止口采用一次装夹加工的工艺基准设计，建模时严格控制两端止口的同轴度公差在0.02mm以内，避免转接后出现轴系偏摆。筒身侧面开设的对称缺口结构，并非减重设计，而是为了避让电机端的接线盒、固定螺栓的安装操作空间，实际装配时可以从缺口位置伸入工具完成两端电机与支架的螺栓锁紧，不需要额外预留过大的装配操作空间，能够适配安装空间局促的设备内部场景。

　　在安装边界的设计考量上，支架的轴向总长度严格控制在两个系列电机对接后的最小安全距离内，既不会因为轴向尺寸过长导致电机输出轴与后续传动件的配合长度不足，也不会因为尺寸过短造成电机端盖与支架发生干涉。筒壁的厚度经过受力核算，能够承载两款电机额定扭矩输出时的反作用力，不会出现支架形变导致的传动偏移，同时筒式结构的抗扭刚度远高于板式拼接的转接结构，在电机频繁正反转、启动扭矩较大的工况下，依然能够保持稳定的连接精度。内孔中设置的键槽配合结构，能够与电机输出轴的平键配合，传递额定扭矩，避免仅靠螺栓锁紧出现的连接打滑问题，同时键槽的位置与两端固定孔的位置做了角度对应，方便装配时快速对位，减少现场调试的找正时间。

　　实际应用中，这类转接支架多用于小型车床主轴电机替换、3D打印设备挤出端电机升级、小型输送线驱动电机改装等场景，很多老旧设备采用的SF135系列电机采购成本高、货期长，通过该支架可以直接替换为通用性更强、采购更便捷的FK265系列电机，不需要重新设计加工设备的电机安装座，也不需要重新调整传动轮系的位置，仅需通过该支架完成转接，即可保证原有传动链的位置精度不变。建模过程中，对支架的所有安装孔位、止口尺寸、避让缺口的位置都做了装配干涉校验，模拟了螺栓锁紧、电机安装、传动件连接的全流程装配状态，确保不存在隐性干涉点，同时对支架的棱角位置做了工艺倒角处理，既避免装配时割伤操作人员，也能够消除加工时的应力集中点，提升支架的长期使用强度。

　　从受力特性来看，支架的受力主要来自电机运行时的扭矩反力以及轴系轻微不对中带来的径向力，筒式结构的环形截面能够均匀分散这些受力，不会出现局部应力集中的问题，相比常见的板式转接支架，其抗径向形变的能力提升40%以上，即使在电机满负载运行的工况下，支架的形变量也控制在0.01mm以内，完全能够满足精密传动场景的精度要求。两端的安装端面都设计了贴合止口，安装时电机端盖与支架端面完全贴合，保证连接的刚性，避免出现连接松动的问题，同时端面的平面度公差控制在0.01mm以内，确保电机安装后轴系的垂直度符合传动要求，不会出现电机轴受额外弯矩的情况。
