小型车床专用半径车削加工刀具结构

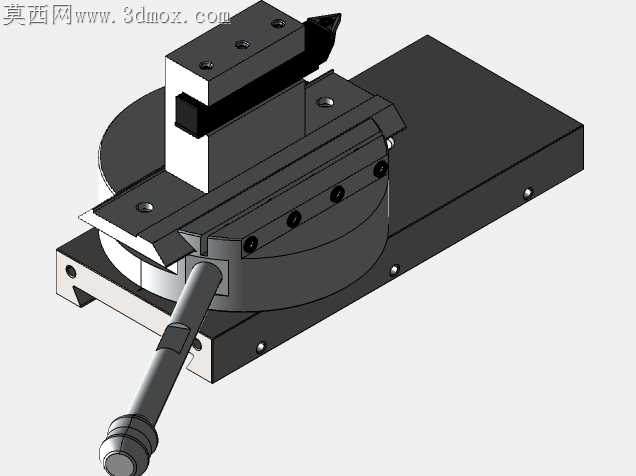

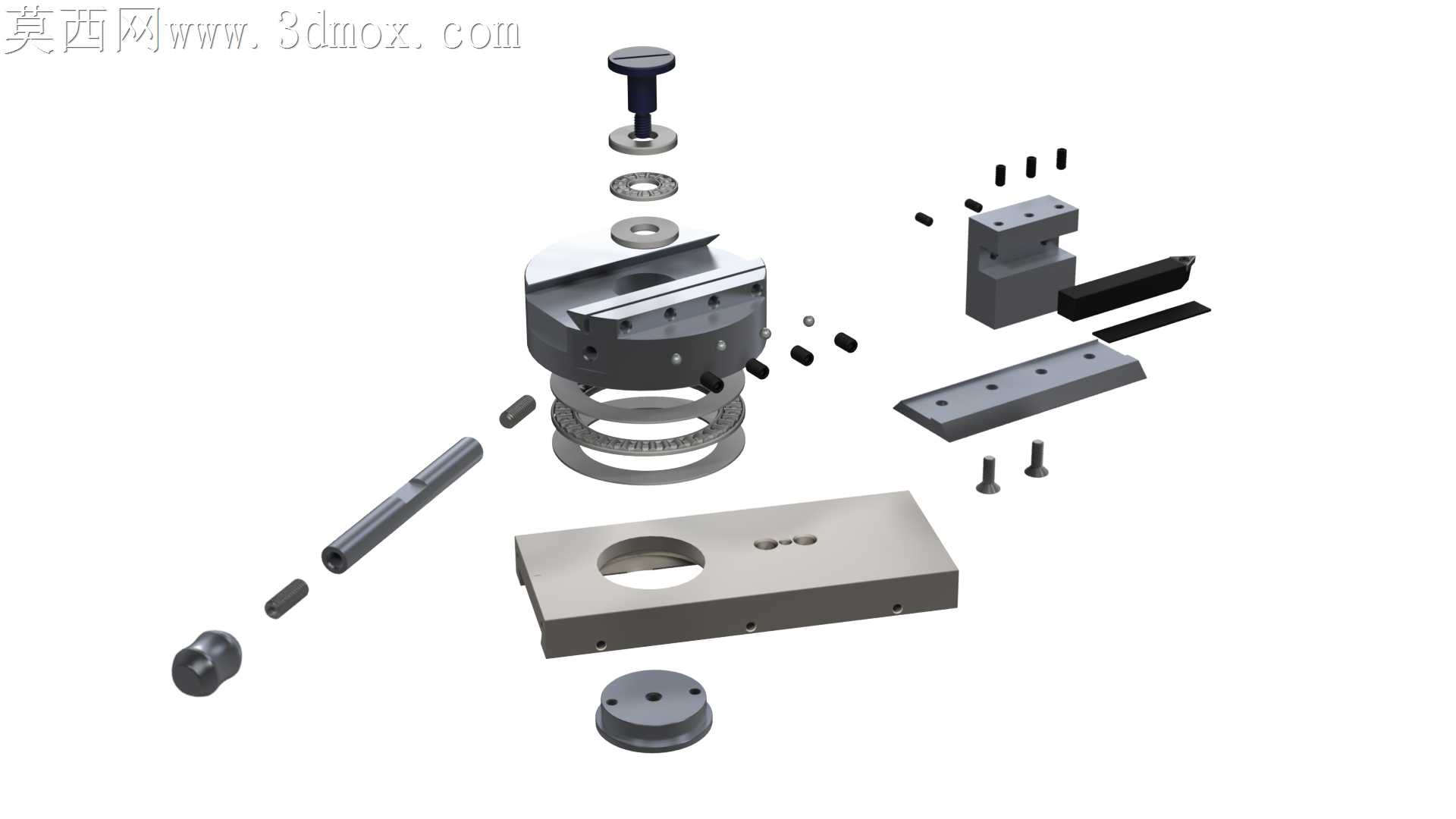

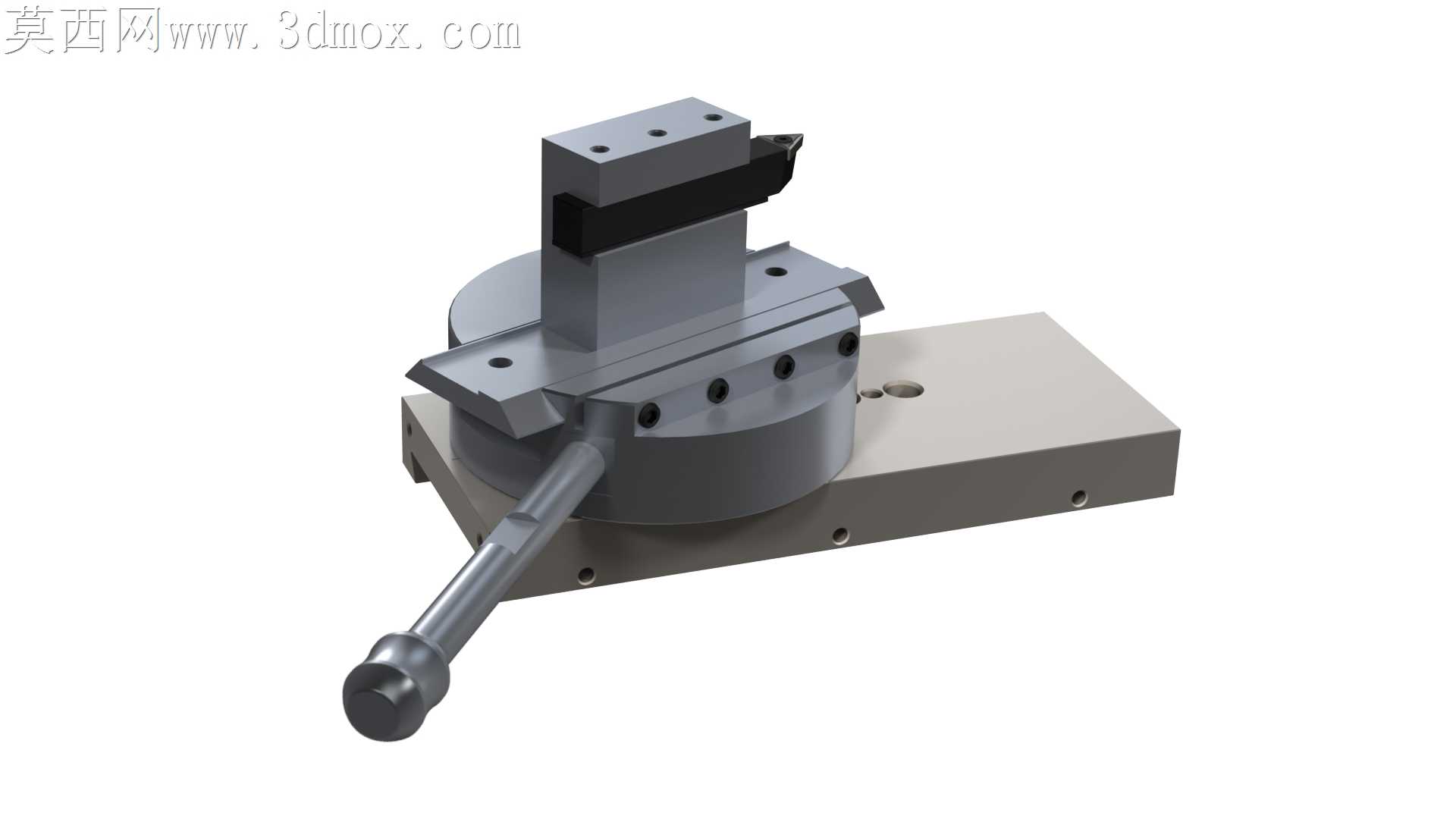

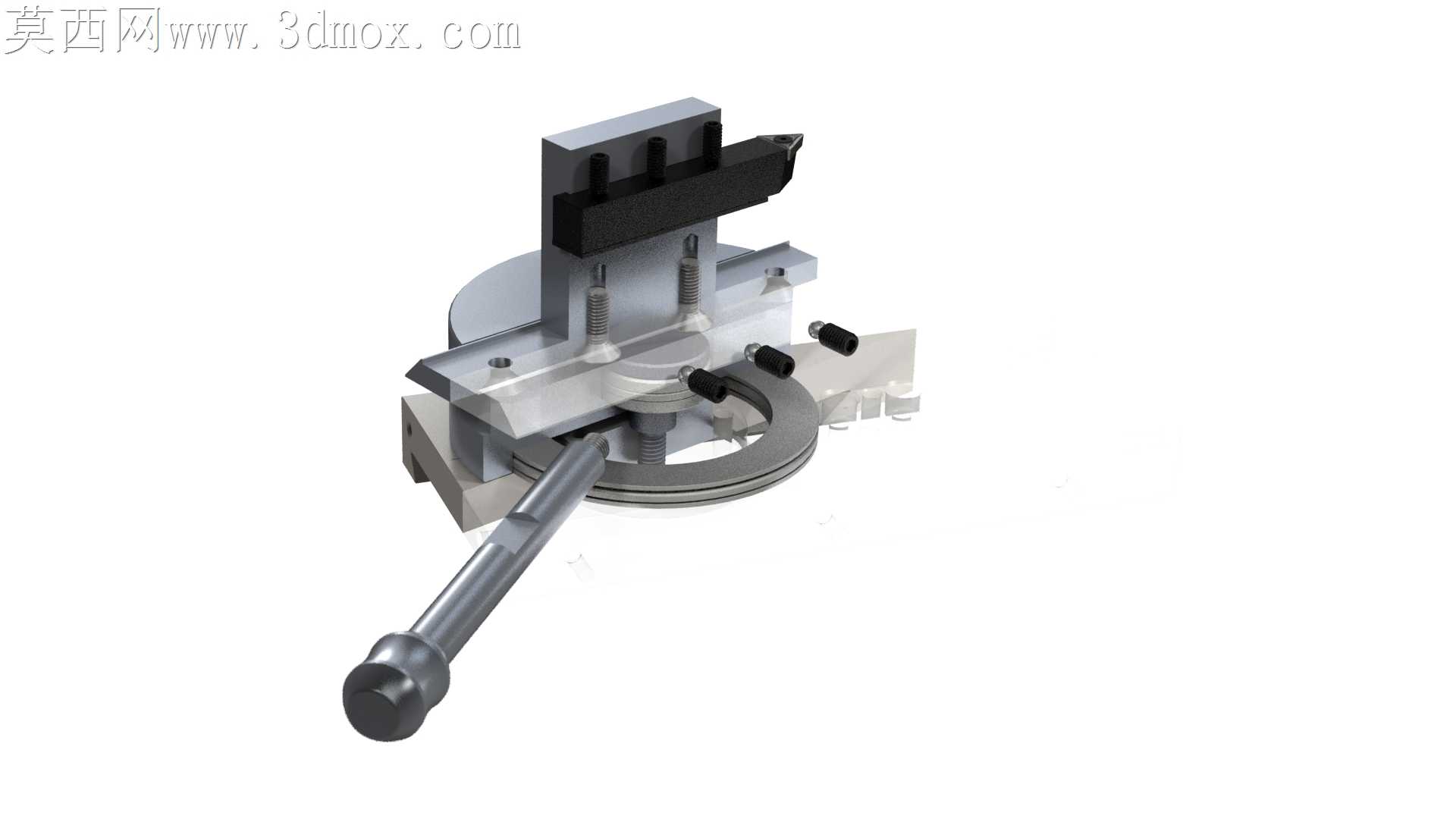

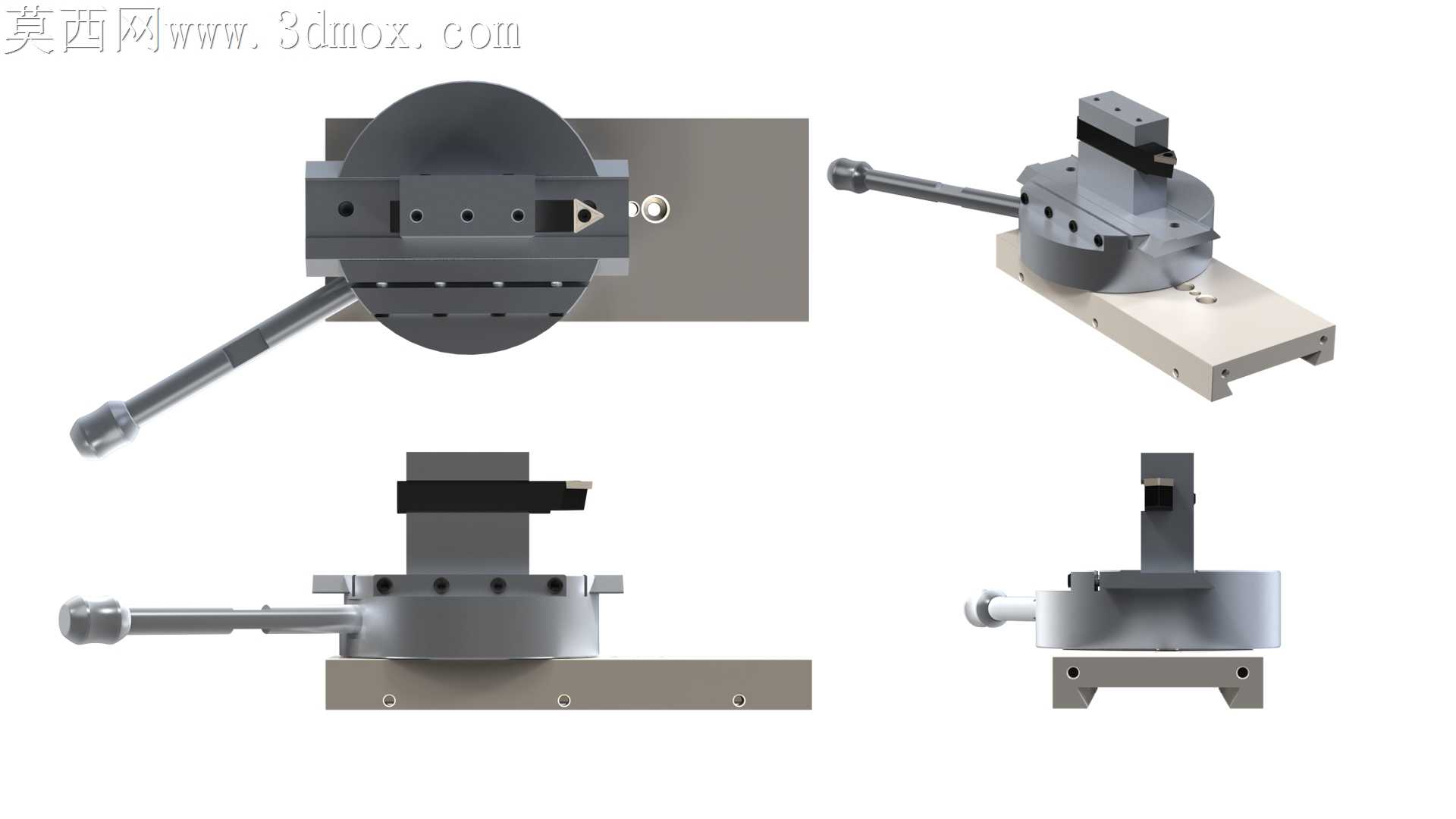

小型车床加工圆弧曲面时，常出现刀架回转间隙过大、进刀量控制失准导致的曲面轮廓度超差问题，这款半径车刀的结构设计，正是针对这类小尺寸机床的加工痛点做了针对性适配。回转基座上均匀排布的锁紧孔，能在刀头调整到对应切削角度后实现多点位锁止，避免单螺栓锁紧带来的受力偏载，切削过程中不会因为径向切削力的波动出现刀头偏转，哪怕是加工0.5mm的小半径圆弧，也能保证轮廓走刀的稳定性。操作手柄的握持段做了滚花防滑处理，和回转基座的连接位置加装了滚珠减磨结构，转动调整刀头角度时没有卡顿感，手动微调进刀量时能精准控制进给幅度，不会出现普通刀架调整时的窜动问题。刀头夹持块的定位槽做了0.02mm的公差配合设计，装夹标准方形车刀时不需要反复敲正，靠槽面的定位精度就能保证刀尖和主轴回转中心的高度差控制在允许范围内，省去了小型车床换刀时反复对高的繁琐步骤。底部安装板的长圆孔设计，能适配不同型号小型车床的刀架安装螺孔间距，不需要额外做转接板就能直接固定，安装板和回转基座的结合面做了刮研处理，接触面积超过85%，承受切削冲击力时不会出现结合面翘曲。刀头位置的压块采用斜面锁紧结构，比普通平压块的夹持力提升近40%，断续切削小半径圆弧时，车刀不会因为高频冲击出现松动移位，哪怕是加工硬度较高的小型合金钢零件，也能保证切削过程的稳定性。整个结构没有多余的冗余设计，所有部件都围绕小机床的操作空间做了尺寸压缩，回转调整时不会和车床的卡盘、尾座产生干涉，哪怕是床身行程较短的迷你车床，也能完成外圆弧、内球面的半径车削加工，不需要额外改装机床结构。
