木工嵌入式插入式台钳结构设计

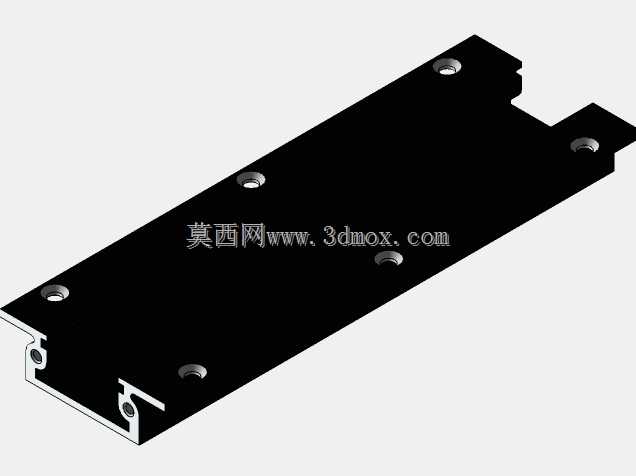

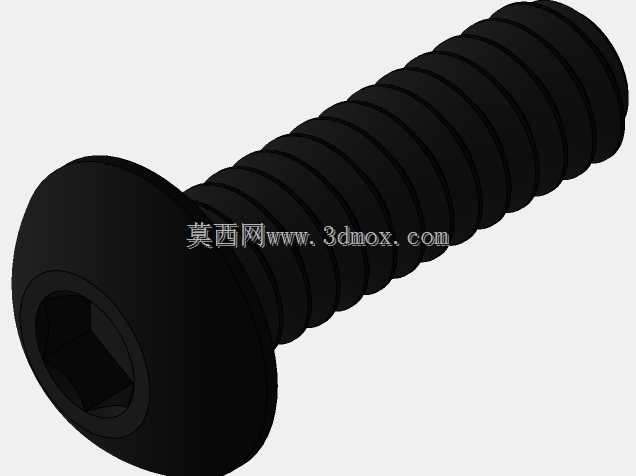

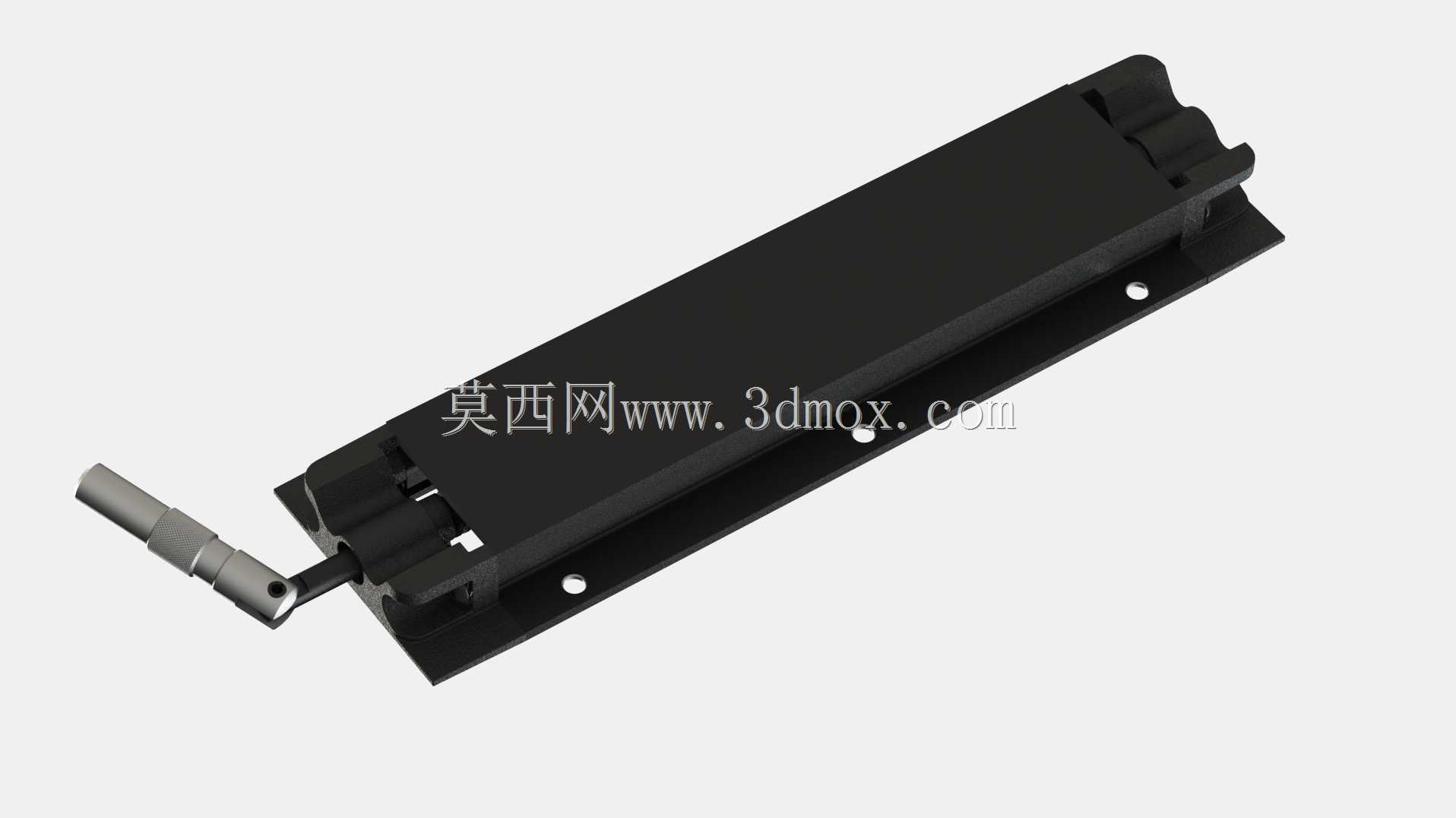

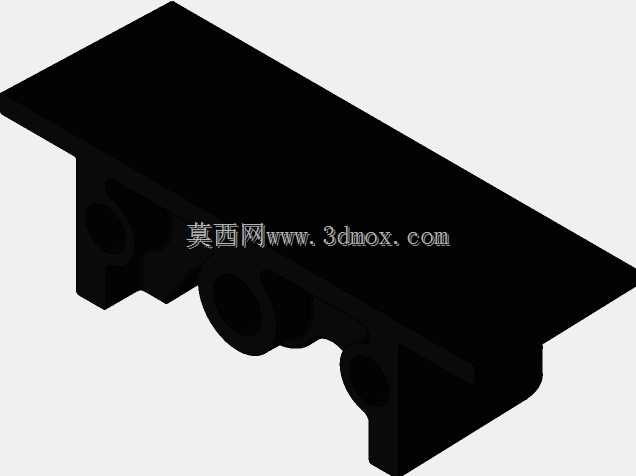

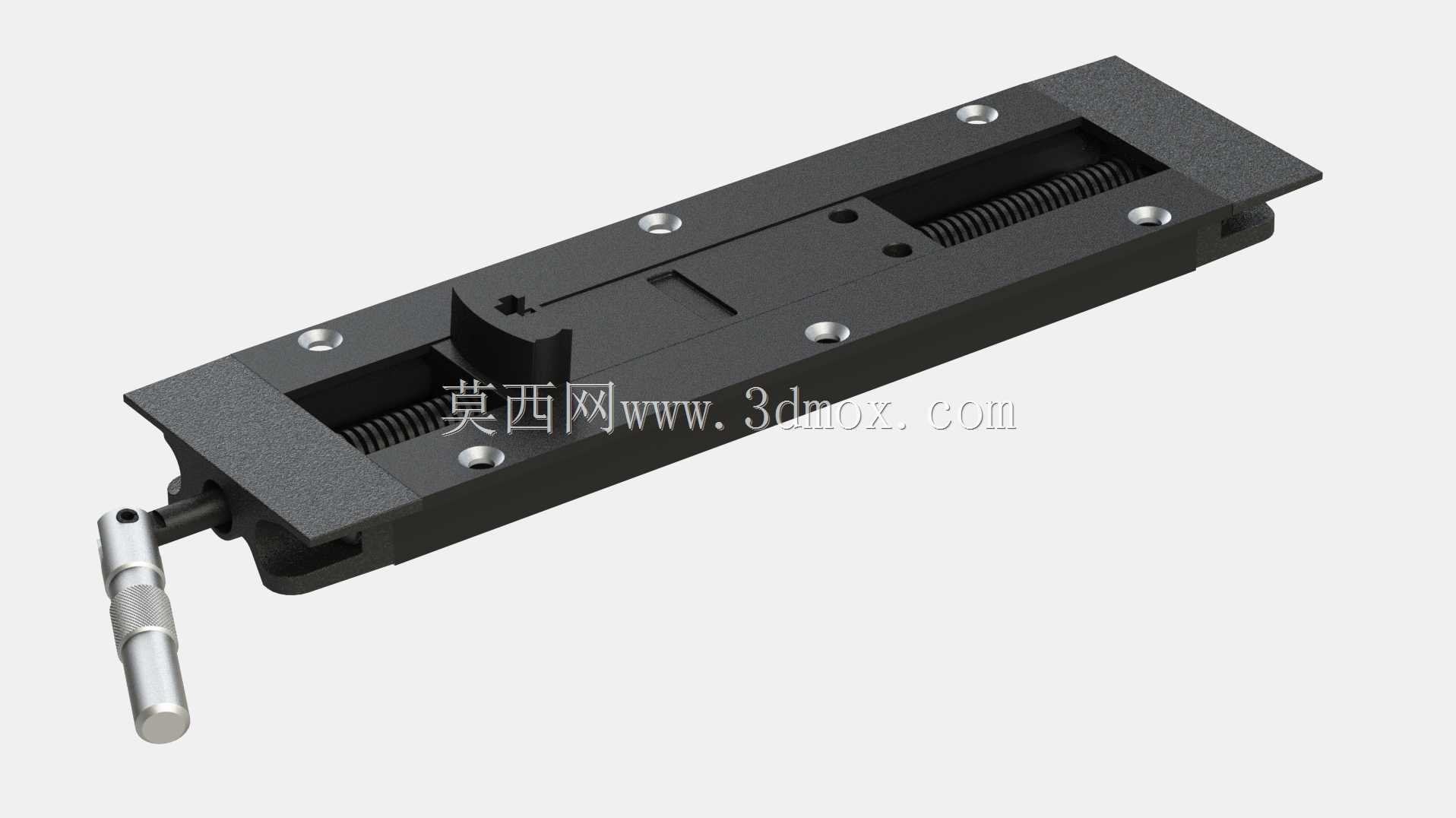

　　在木工细作、小型木构件精密加工的场景里，传统外置台钳往往会占用工作台面有效操作空间，且夹持位置突出于台面边缘，在处理长料、异形木料的侧边加工、端部修型时容易出现操作干涉，这款嵌入式插入式台钳正是针对这类实际加工痛点设计的工装夹具。从实际安装逻辑来看，该台钳采用下沉嵌入工作台面的安装方式，安装完成后钳体上表面与工作台面保持齐平，不会在台面上形成凸起结构，既不会阻碍木料在台面上的平移推送，也能避免加工过程中工具、木料磕碰钳体造成的定位偏差。钳体主体采用长条形板式结构，整体刚性经过结构优化，底座部分设置多组沉头安装孔，可通过螺栓直接固定在工作台预设的安装槽内，安装边界可适配多数常规木工操作台的预留嵌槽尺寸，不需要对现有工作台做大规模改造，

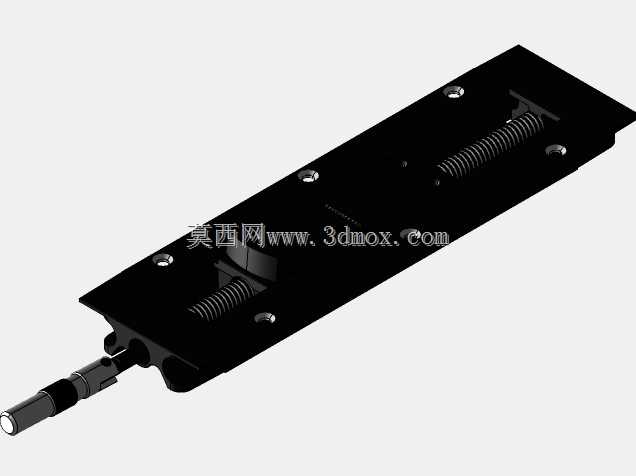

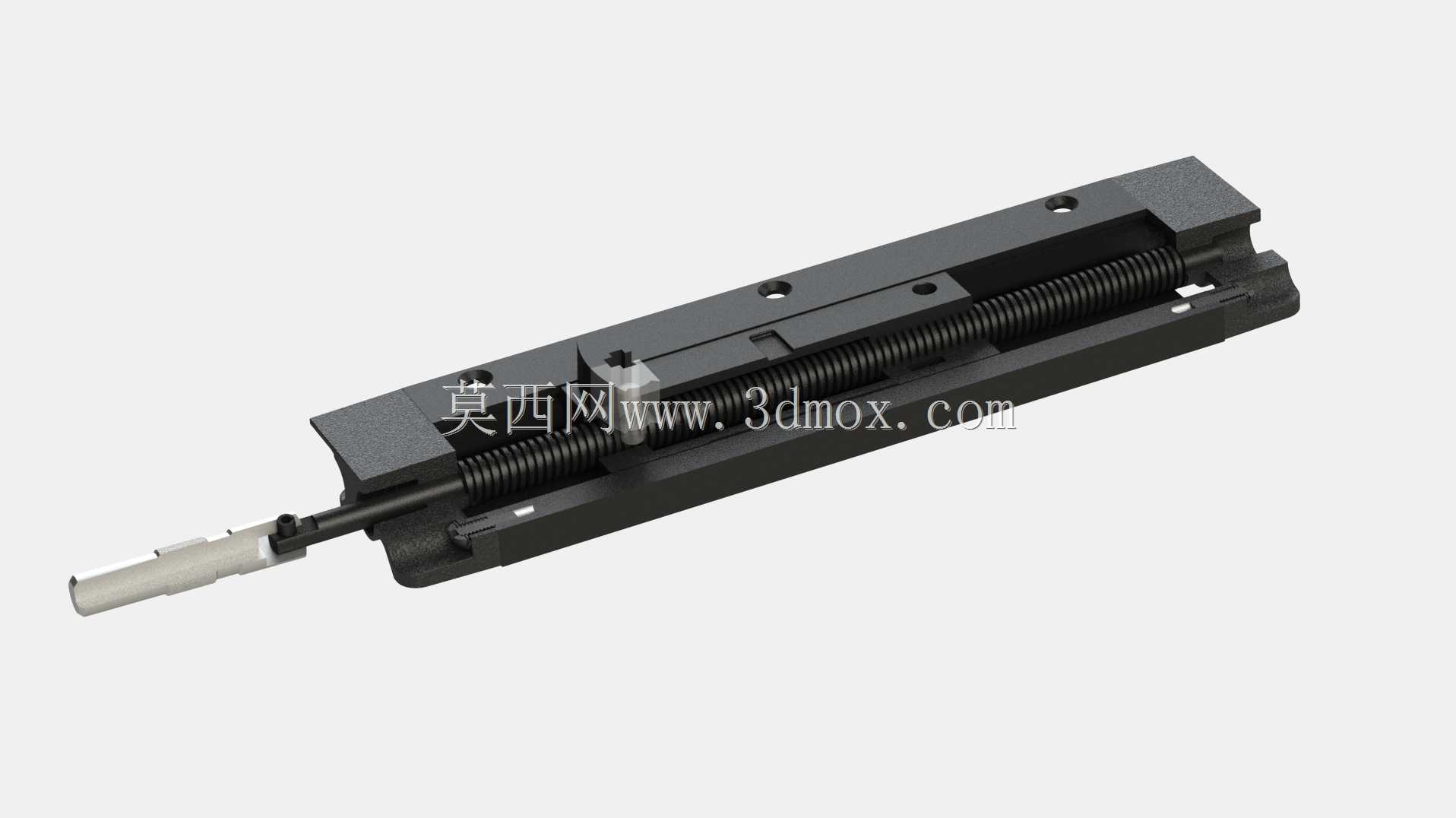

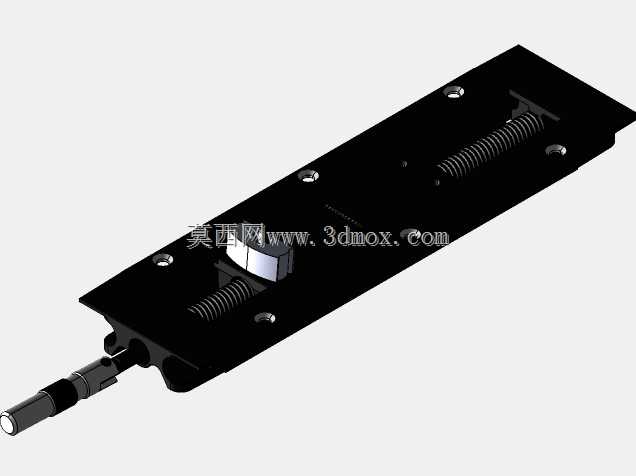

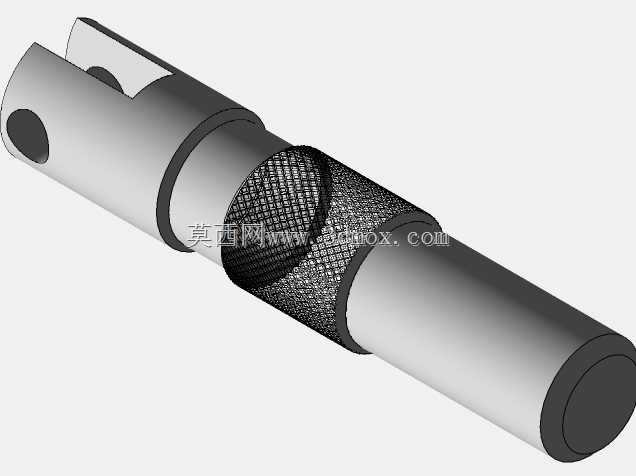

　　替换原有老旧台钳时的适配成本较低。夹持驱动部分采用侧置丝杆传动结构，摇柄延伸至工作台侧边，操作时不需要俯身探入台面下方，站在工作台常规操作位置即可完成夹持松紧的调节，丝杆配套的复位弹簧结构可以在松开摇柄时自动带动活动钳身回退，不需要手动拉开钳口，在频繁更换夹持木料的批量加工场景下能有效减少操作步骤，提升装夹效率。钳口部分做了加宽防滑处理，接触木料的钳面采用糙面处理工艺，夹持硬木、软木等不同材质木料时都能提供足够的静摩擦力，避免木料在锯切、锉修、开槽加工过程中出现滑移走位，同时钳口边缘做了圆角过渡，不会在木料表面留下明显的夹痕，减少后续表面处理的工作量。从结构设计思路上，这款台钳没有采用复杂的多自由度调节结构，

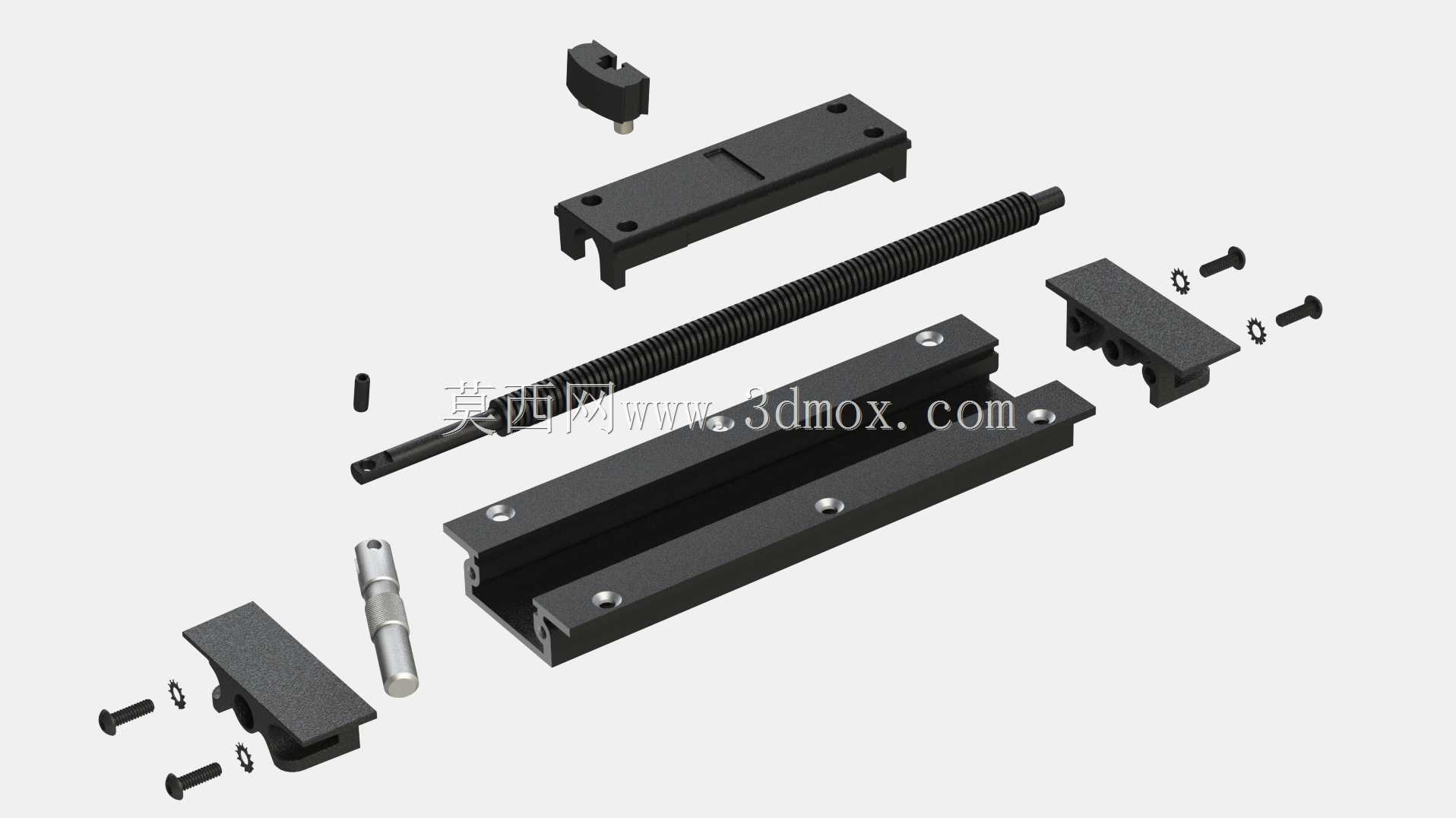

　　所有传动部件都内置在钳体外壳内部，加工产生的木屑、粉尘不容易进入传动间隙，日常维护只需要定期在丝杆部位涂抹润滑脂即可，不需要频繁拆解清理，适合木工车间多粉尘的作业环境。钳身的滑动轨道采用一体化铣削成型，活动钳身的滑动配合面经过精密研磨，开合过程中没有明显旷量，夹持小型木构件时的定位精度可以满足开榫、打孔等精密工序的要求，在处理长条形木料时，齐平的台面结构可以配合工作台面的靠山使用，实现长料的连续加工，不会因为台钳凸起导致木料倾斜。不同于普通台钳只能在钳口位置夹持工件，这款嵌入式台钳的齐平安装结构还可以配合桌面挡块使用，实现大面积板材的侧边夹持，拓展了工装的适用场景，不管是小型手作木艺的精细加工，还是小型木工坊的批量构件生产，都能匹配对应的装夹需求。
