木工加工用双导杆传动面虎钳结构

　　这款面虎钳是面向木工加工作业场景开发的专用夹紧工装，区别于金属加工用重型台虎钳的高刚性冗余设计，整体结构围绕木工切削、打磨、拼装工序的夹持需求做了针对性优化。从实际使用场景来看，这类虎钳多安装在木工操作台的台面上，用于固定实木方料、板式构件、小型木作坯件，适配手持镂铣、砂光、打孔、榫头加工等多道工序的夹持需求，夹持过程中不会因为木质材料硬度偏低造成工件表面压溃，同时能提供足够的夹紧力避免加工过程中工件移位。

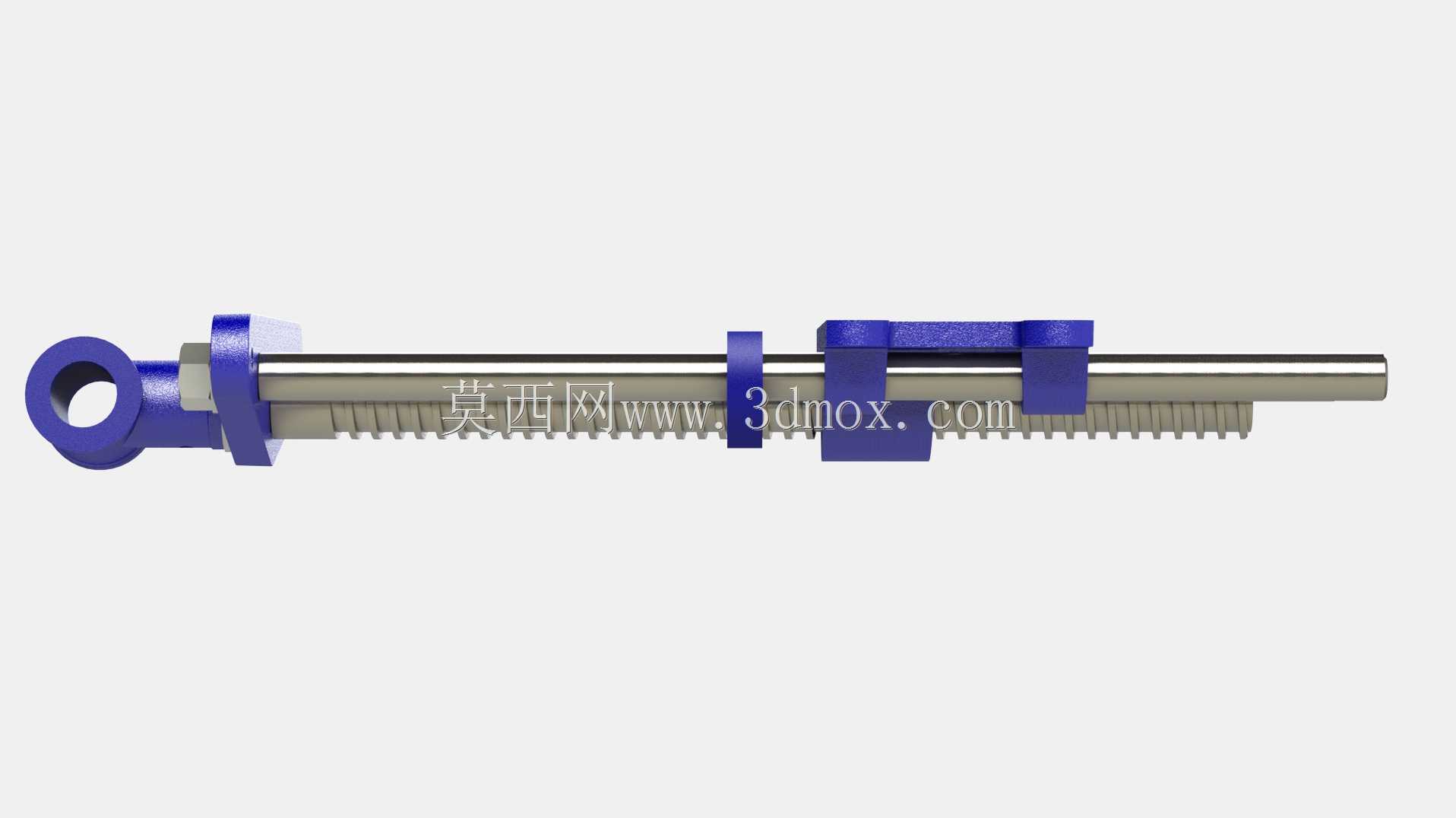

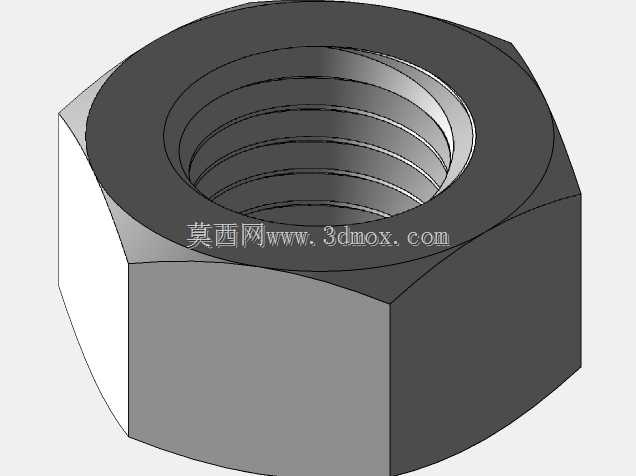

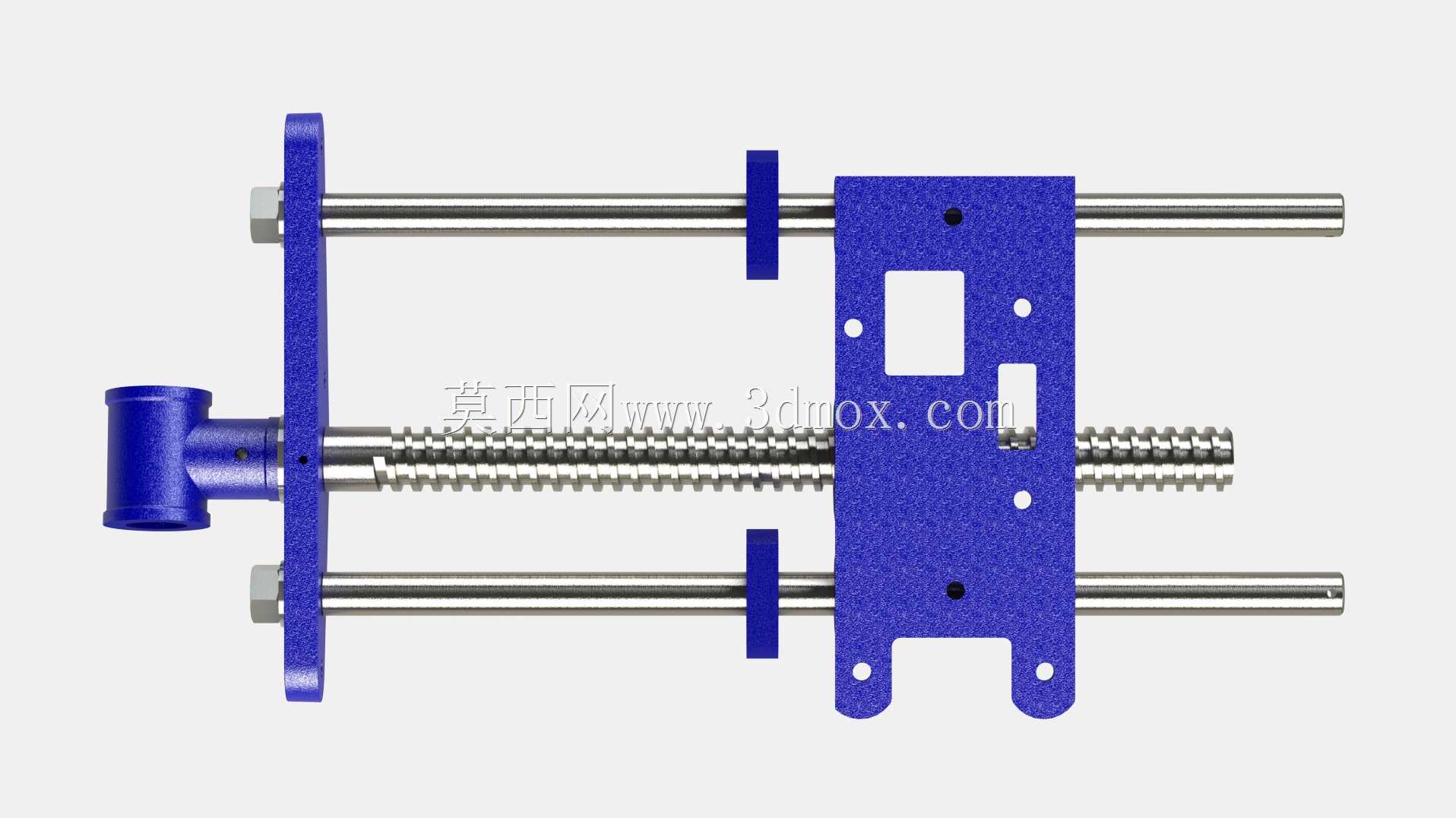

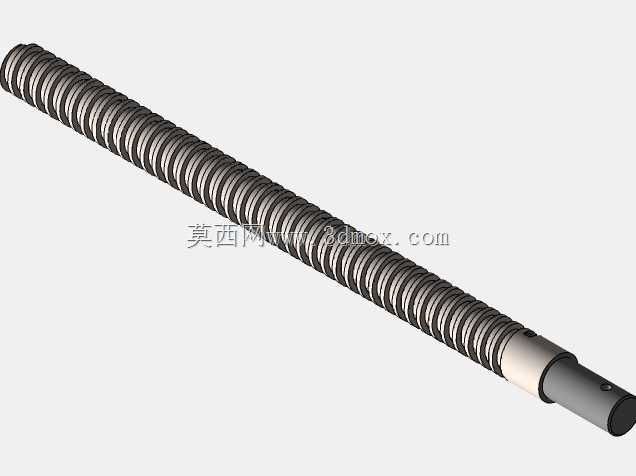

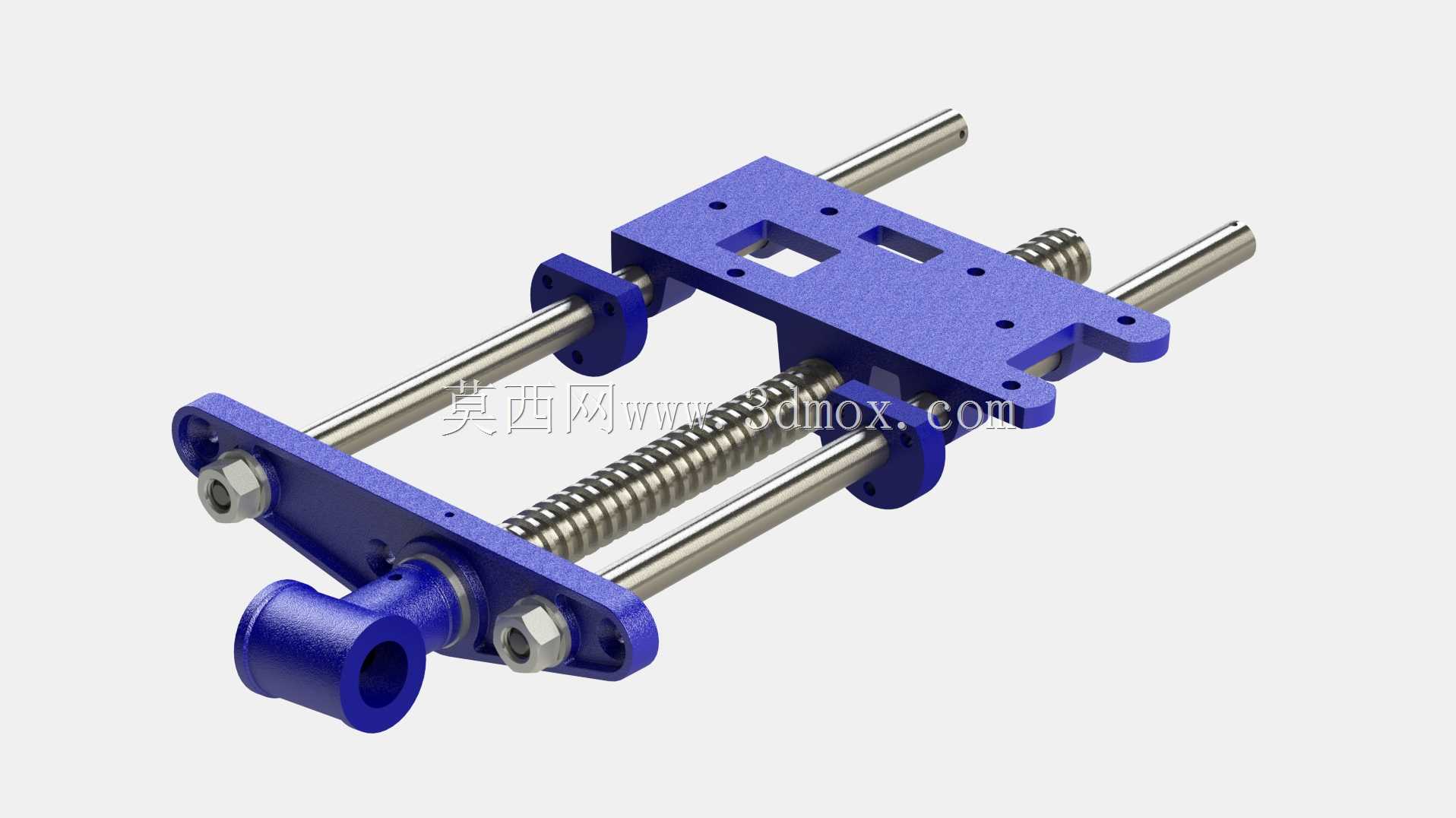

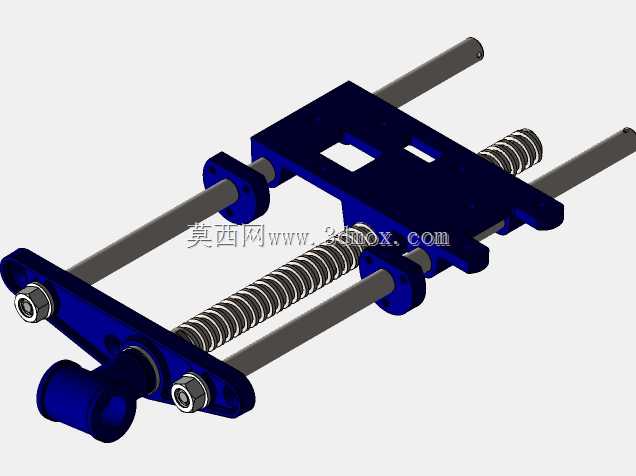

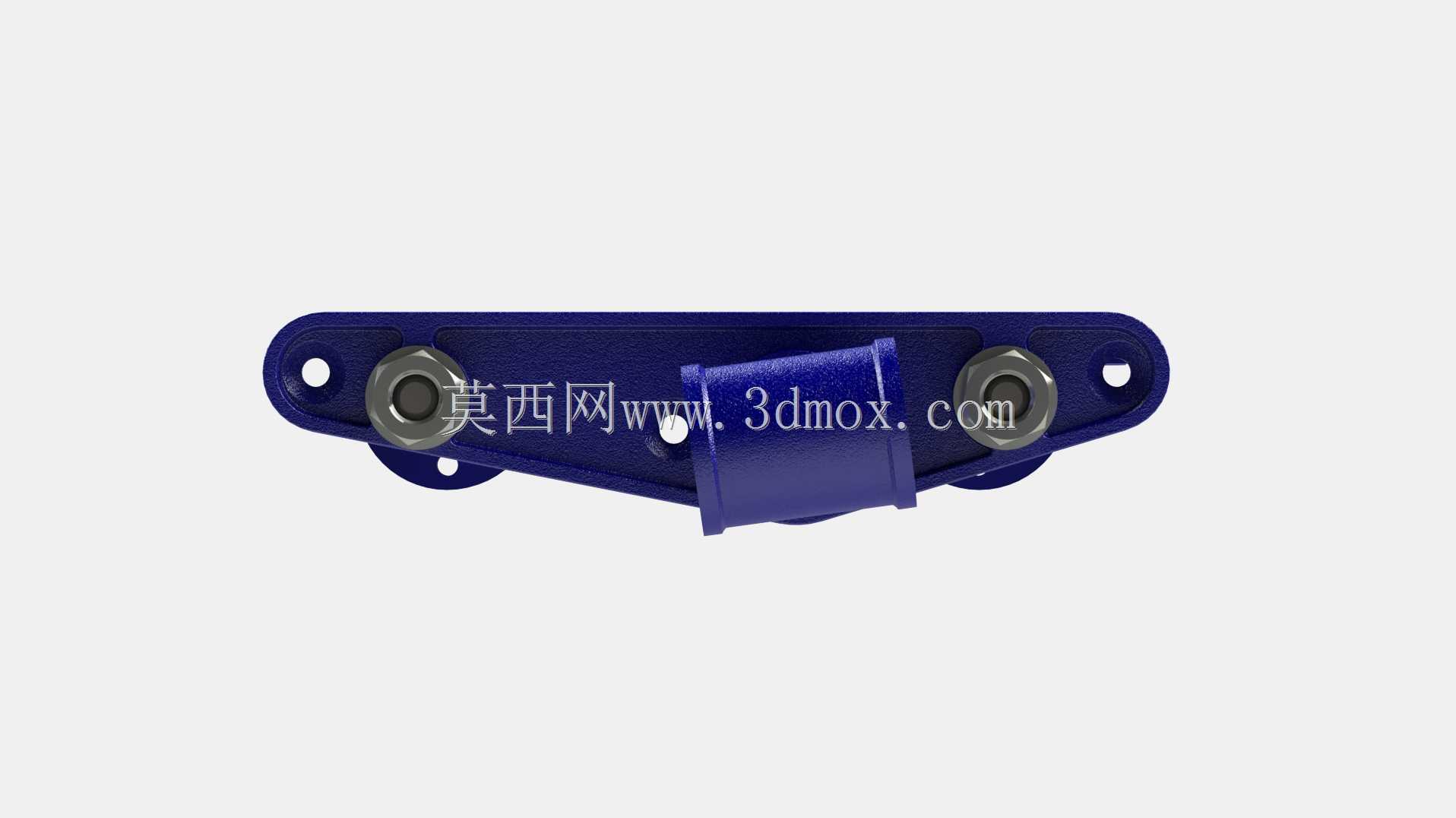

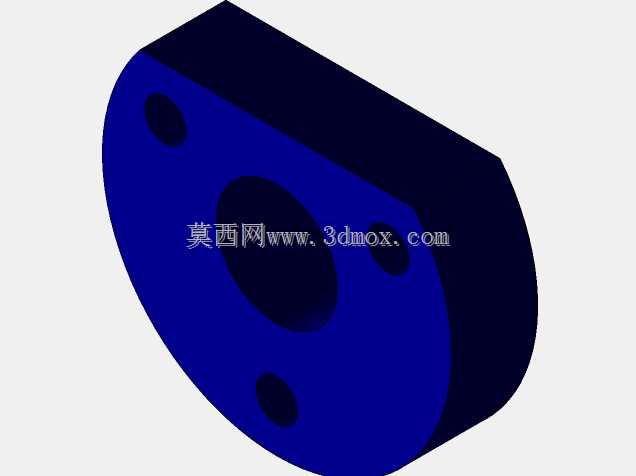

　　从功能特性来看，该结构采用双光导杆作为动钳身的运动导向载体，相比单导杆结构，双导杆的抗扭转能力更强，动钳身在开合全程不会出现偏摆，夹持长条形木料时两个夹持面能保持完全平行，不会出现单侧夹紧、工件翘起的问题。传动部分采用梯形丝杠副驱动，丝杠本身具备自锁特性，夹紧工件后无需额外锁止机构即可保持夹紧力，不会因为加工过程中的振动导致钳身松脱；丝杠端部设置有手摇连接座，可以配套手柄或者外接电动扳手实现快速开合，针对不同尺寸的工件能快速调整开合度，减少装夹辅助时间。固定钳身和动钳身的夹持面都做了平面度优化，安装木质钳口垫之后可以适配不同表面处理要求的工件，避免在软质木材表面留下夹痕。

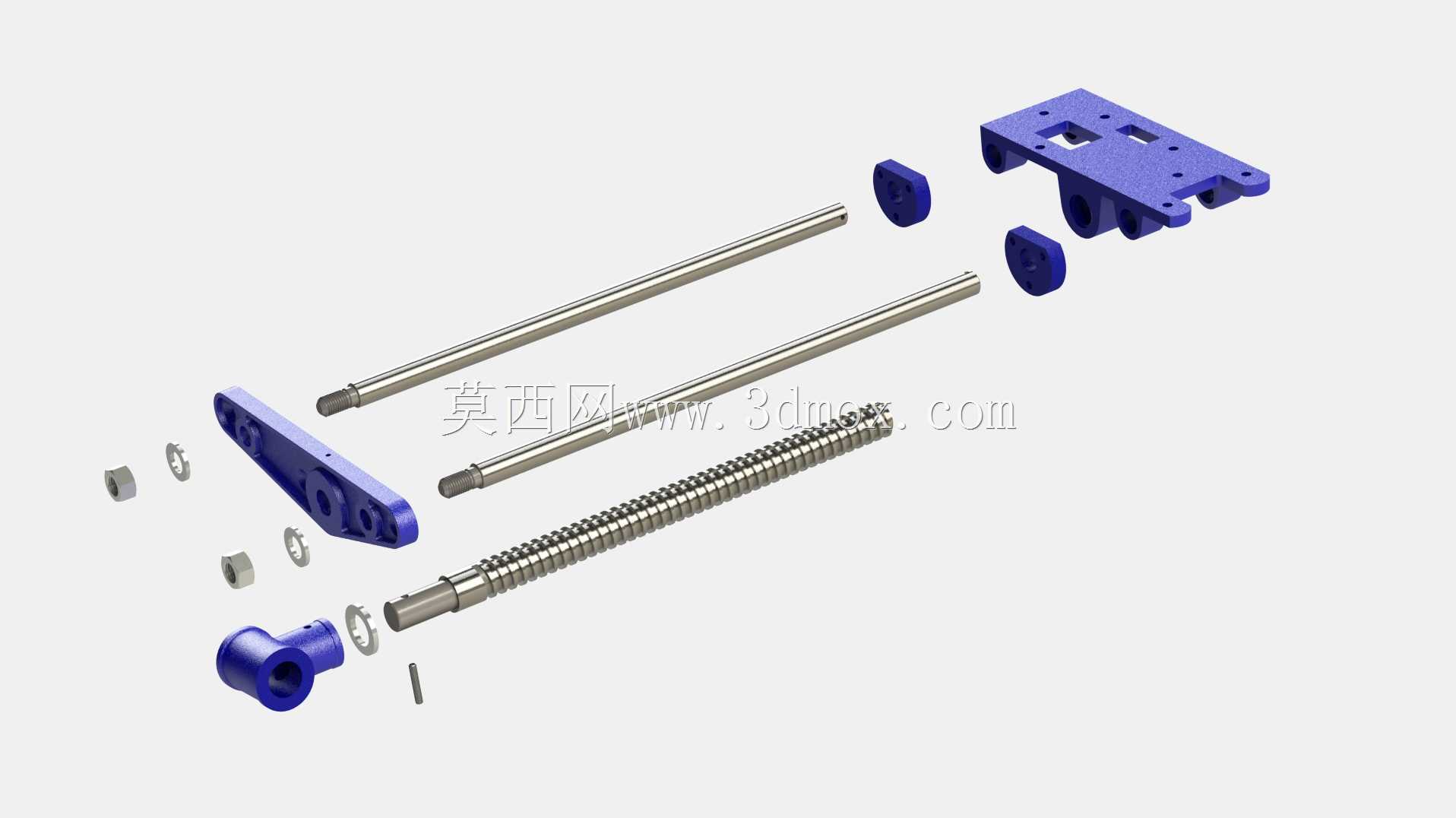

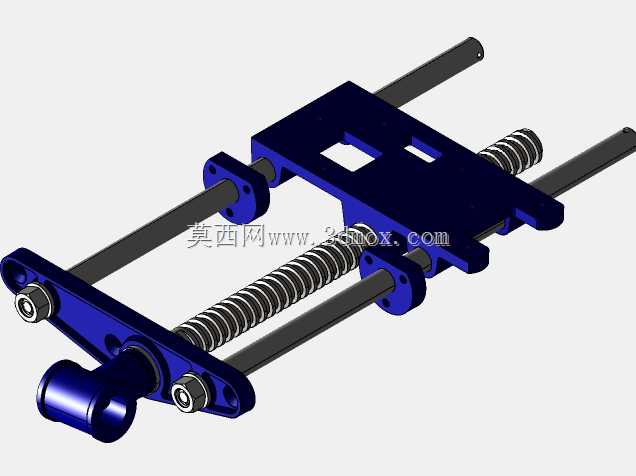

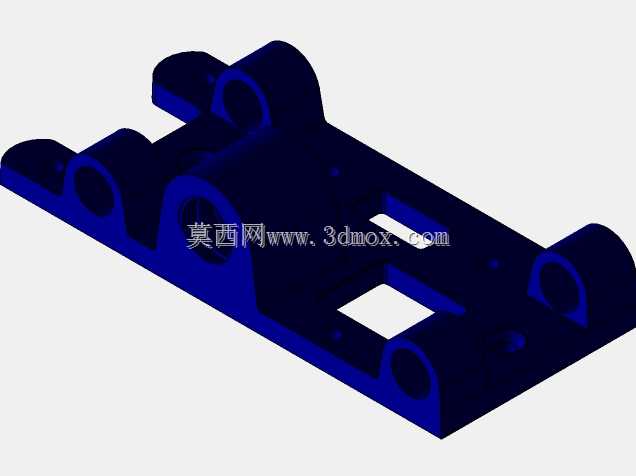

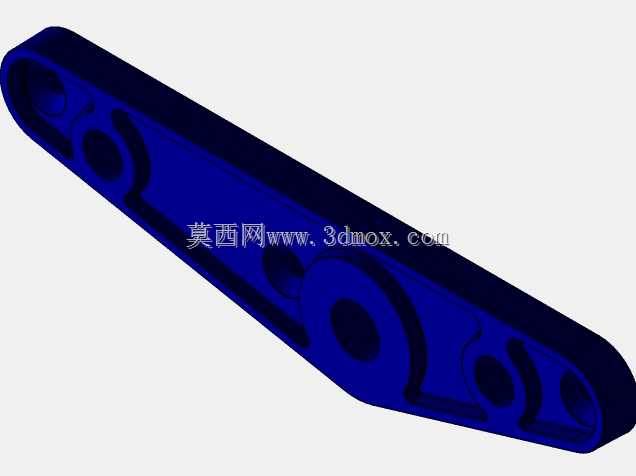

　　从设计思路层面拆解，整个结构没有采用复杂的铸件壳体，而是用板材加工的主体支架配合标准光轴、标准丝杠组件装配而成，所有连接位置都采用螺栓紧固，没有焊接结构，一方面降低了加工制造的难度，普通的机加工车间即可完成生产，另一方面易损件比如导套、丝杠螺母都可以单独更换，后期维护成本更低。主体支架上预留的多个安装孔位，既可以用于将虎钳整体固定在工作台面上，也可以用于安装辅助定位挡块、工件支撑件，拓展夹持不同形状工件的能力；支架上的镂空槽一方面是为了减轻整体重量，方便用户根据加工需求挪动虎钳的安装位置，另一方面可以在加工过程中让木屑、粉尘从镂空位置掉落，不会积在钳身内部影响丝杠和导杆的运动顺畅度。

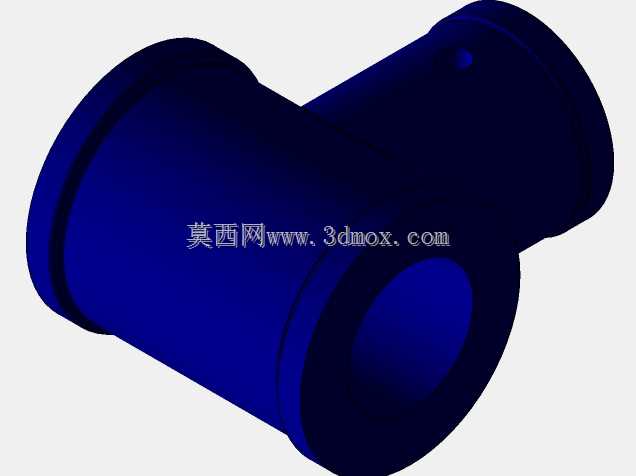

　　关于安装边界与尺寸适配，这款虎钳的安装基准面为固定钳身的底部平面，底部两个安装支脚的孔位间距符合常规木工操作台的预留安装孔标准，不需要额外打孔改造即可直接固定在多数商用木工工作台上；导杆的伸出长度决定了虎钳的最大开合行程，该行程覆盖了常规民用木作、小型家具构件的夹持尺寸需求，当需要夹持超宽工件时，也可以通过在钳口位置加装延长垫块的方式拓展夹持范围。导杆与支架之间采用耐磨铜套作为滑动支撑，相比直线轴承，铜套在多粉尘的木工加工环境中使用寿命更长，木屑进入配合间隙后不会像钢珠轴承那样出现卡滞，日常维护只需要定期清理导杆表面的木屑并涂抹少量润滑脂即可保持运动顺畅。

　　在实际使用过程中，这类面虎钳的夹持力区间经过针对性匹配，既可以满足硬木加工时的夹紧力要求，不会因为铣削力过大导致工件移位，也不会因为夹紧力过大导致软质木材、集成材出现压痕甚至开裂。整个结构的运动部件都做了防磕碰设计，所有板材边缘都做了倒角处理，没有尖锐的外露棱角，避免木工操作过程中剐蹭操作人员或者刮伤工件表面。丝杠的外露部分没有设置复杂的防护罩，因为木工加工产生的木屑颗粒较大，不会像金属切屑那样粘附在丝杠螺纹内，日常使用后用毛刷清理即可，简化的防护结构也降低了故障概率。
