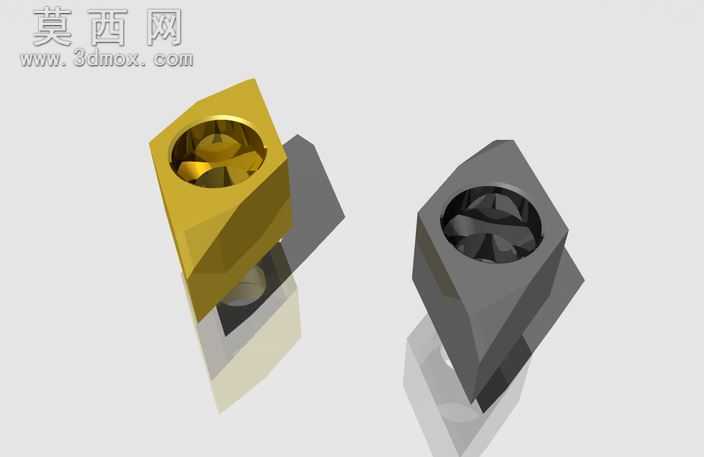

本作品为倒角加工专用的菱形机夹切削刀片三维模型,建模阶段以实际可转位车削刀片的工业标准尺寸为基准,首先绘制菱形刀片的外轮廓基准草图,精准控制菱形的刃口夹角、边长参数,保证刀片装夹后可形成适配倒角加工的切削角度。建模过程中对刀片的中心装夹孔进行参数化设计,孔壁的锥面定位结构完全匹配标准刀杆的装夹定位要求,确保模型可直接用于后续的刀杆装配模拟、加工路径仿真场景。模型对刀片的断屑槽结构进行了精细化还原,前刀面的凹陷断屑区域、刃口的钝化过渡面都通过曲面放样、布尔运算完成建模,还原了真实刀片的切削刃几何特征,避免建模过程中出现刃口结构失真的问题。材质渲染阶段采用硬质合金刀具的典型金属材质,调整材质的金属度、粗糙度参数,还原涂层硬质合金刀片的暖金色金属质感,同时添加柔和的环境光影,突出刀片的棱边结构、中心孔的内壁曲面细节,让渲染效果贴近真实工业刀片的视觉表现。结构设计上充分考虑可转位刀片的使用特性,菱形对称结构保证刀片的四个刃口均可转位使用,中心孔的沉台结构适配标准压紧螺钉的装配尺寸,刀片的厚度、刃口倾角都经过参数校核,符合金属切削加工中倒角工序的刀具几何角度要求。设计思路围绕工业实用场景展开,摒弃不必要的装饰性结构,所有几何特征都服务于刀片的切削功能、装夹功能,模型的曲面连续性、尺寸精度都达到工业级建模标准,可用于机械加工教学演示、刀具装配仿真、加工工艺方案展示等场景,能够直观呈现倒角刀片的结构特点与工作原理。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 686.69 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,STEP/IGES,效果图,STL,AutoCAD,
- 软件分类 车刀
