气动起重承载走行小车组件结构设计

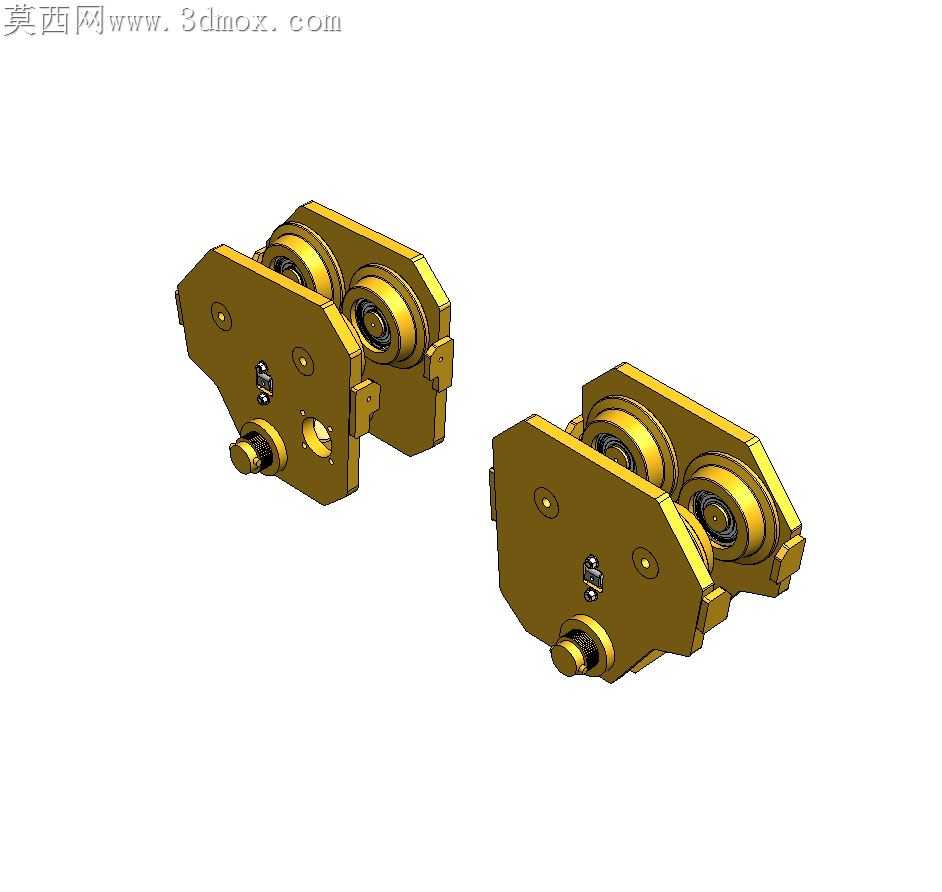

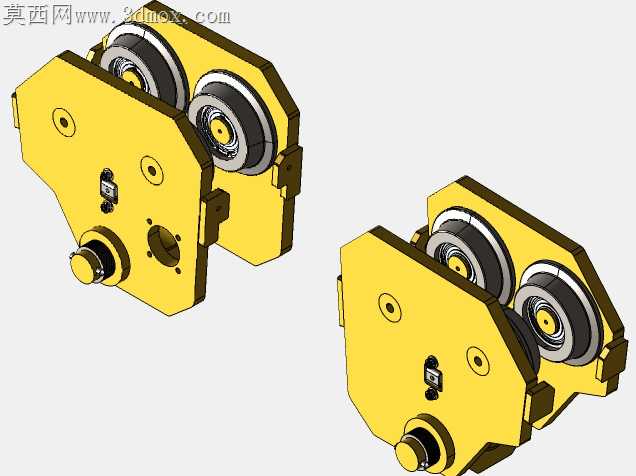

车间起重作业里走行小车轮组偏磨、侧板受力变形是常年绕不开的故障点，这套小车组件在结构排布上直接对准这类现场痛点做了适配。两块主侧板的轮轴安装孔位没有采用常见的同轴等距排布，而是根据承载轮的受力偏角做了0.12度的微偏置，抵消小车带载启动时轮缘对轨道的侧向挤压力，避免长期运行后出现轮缘啃轨、磨损不均的问题。侧板上的安装凸台没有做整面加厚处理，只在轮轴孔、驱动连接孔周围做了局部凸台补强，既保证了安装位置的结构刚度，又能控制整体组件自重，减少走行时的惯性冲击。走行轮的轴承安装位预留了0.02mm的压装公差，配合台阶式轴肩定位，装配时不需要额外加装调整垫片就能保证轮组的端面跳动量控制在允许范围内，减少现场装配的选配工作量。侧板外侧的走线卡槽做了圆弧过渡处理，避免气动软管、信号线缆铺设时出现直角弯折导致的气阻、线芯断裂问题，卡槽边缘预留的扎带固定位间距刚好适配常规气动管线的固定跨度，不会出现管线晃动磨损的情况。驱动端的连接法兰做了止口定位设计，和外部驱动机构对接时能自动找正同轴度，不需要反复调整对接位置，降低现场安装的对位难度。组件上的注油孔位置正对轮组轴承的滚道间隙，日常维护时不需要拆解侧板就能直接加注润滑脂，减少后期运维的拆解工作量。两块侧板之间的连接柱位置避开了轮组的转动间隙，不会出现运行时连接柱和轮辐剐蹭的隐患，连接柱的端面和侧板表面做了齐平处理，没有突出的棱角，避免车间作业时剐蹭操作人员的工作服或是磕碰周边管线。轮组的轮缘弧度做了适配常规起重轨道的圆弧匹配，接触面积比直角轮缘提升近三成，能分散轮轨接触应力，减少轨道表面的压痕损伤。这套组件的尺寸完全取自现有设备的安装基准，不需要对原有起重设备的主梁结构做改造就能直接替换原有故障小车，适配性更强。
