额定载荷3000kg起重吊梁结构设计

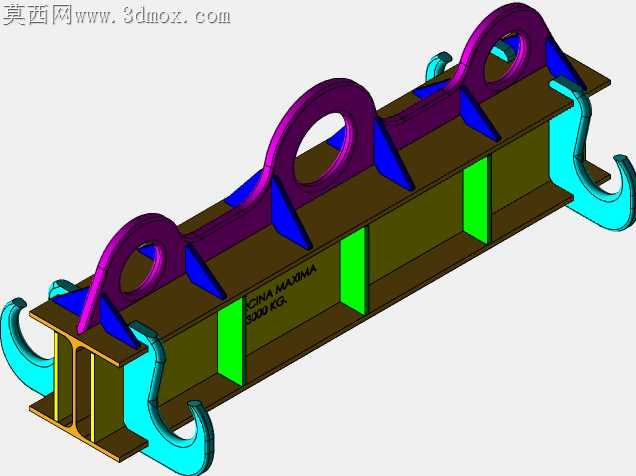

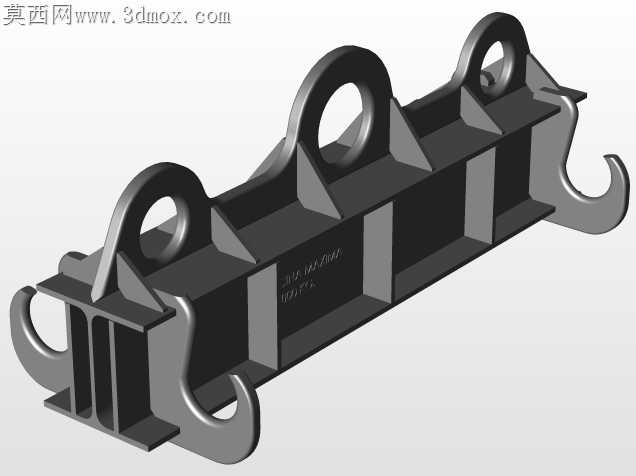

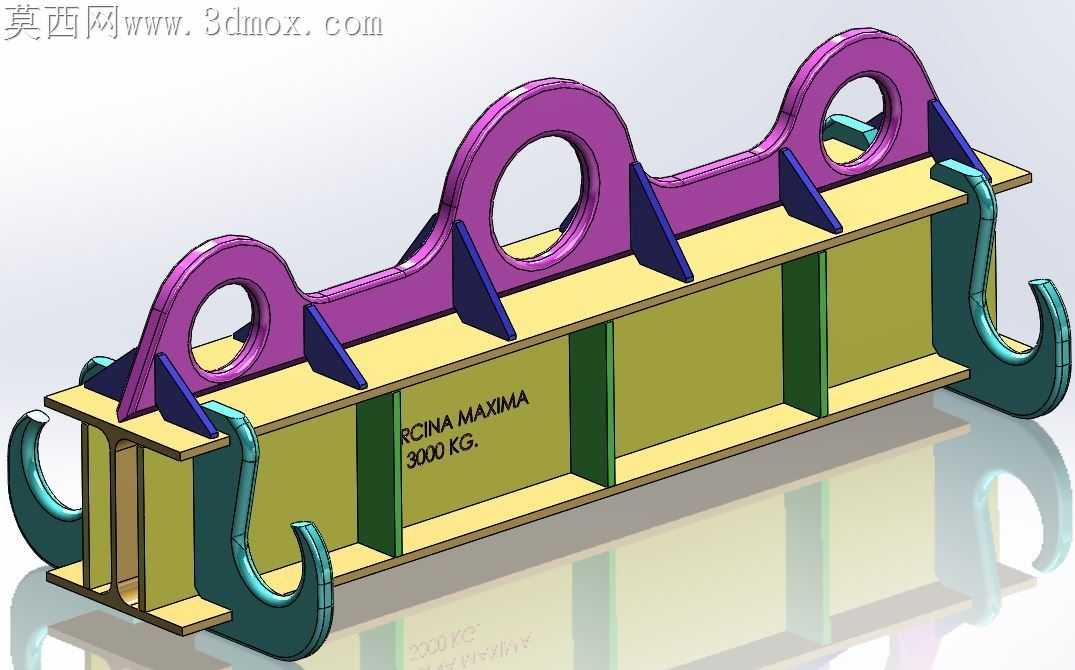

本作品为额定承载3000kg的起重吊梁三维建模作品，采用三维机械设计软件完成全参数化建模，整体建模过程严格遵循起重吊具的结构设计规范，对各部件的装配关系、受力结构做了完整还原。模型主体采用工字梁作为核心承载基体，工字梁上下翼缘与腹板结构完整还原，内部设置多道竖向加劲肋，将梁体分隔为多个受力单元，有效避免大载荷下梁体发生腹板失稳、翼缘变形的问题，提升整体结构的抗弯抗扭性能。梁体上方等距布置三个环形吊耳结构，每个吊耳与梁体上翼缘之间设置三角形加强筋板，筋板沿吊耳受力方向对称布置，分散吊点处的集中应力，避免吊耳与梁体连接位置出现应力集中导致的结构失效，三个吊点的位置经过重心匹配计算，保证吊装过程中载荷均匀分配，起吊平稳无偏载。梁体下方两端对称布置弯勾式吊具结构，吊勾采用大圆弧过渡设计，减少与被吊物吊点接触位置的应力集中，吊勾与梁体端部通过贴合式连接结构固定，同样设置加强结构保证连接强度。渲染阶段对不同部件赋予差异化材质：核心承载梁体采用哑光黄绿色工业漆材质，还原工程起重设备的常用涂装质感；上部吊耳与加强筋采用紫色工程漆面材质，与梁体形成清晰视觉区分，便于观察结构分界；下部吊勾采用深青绿色金属漆面材质，模拟高强度合金钢构件的表面处理效果。整体模型装配关系完整，无干涉错面问题，各部件的尺寸比例严格按照3吨级起重吊梁的设计参数设定，结构设计思路围绕大载荷下的受力可靠性展开，从吊点布置、加强结构设置到部件截面选型，均充分考虑起重作业的安全冗余要求，可作为起重吊装工装设计、结构受力分析的参考模型，完整还原了中小吨位平衡吊梁的典型结构形式。
