自行车变矩传动曲柄组结构设计

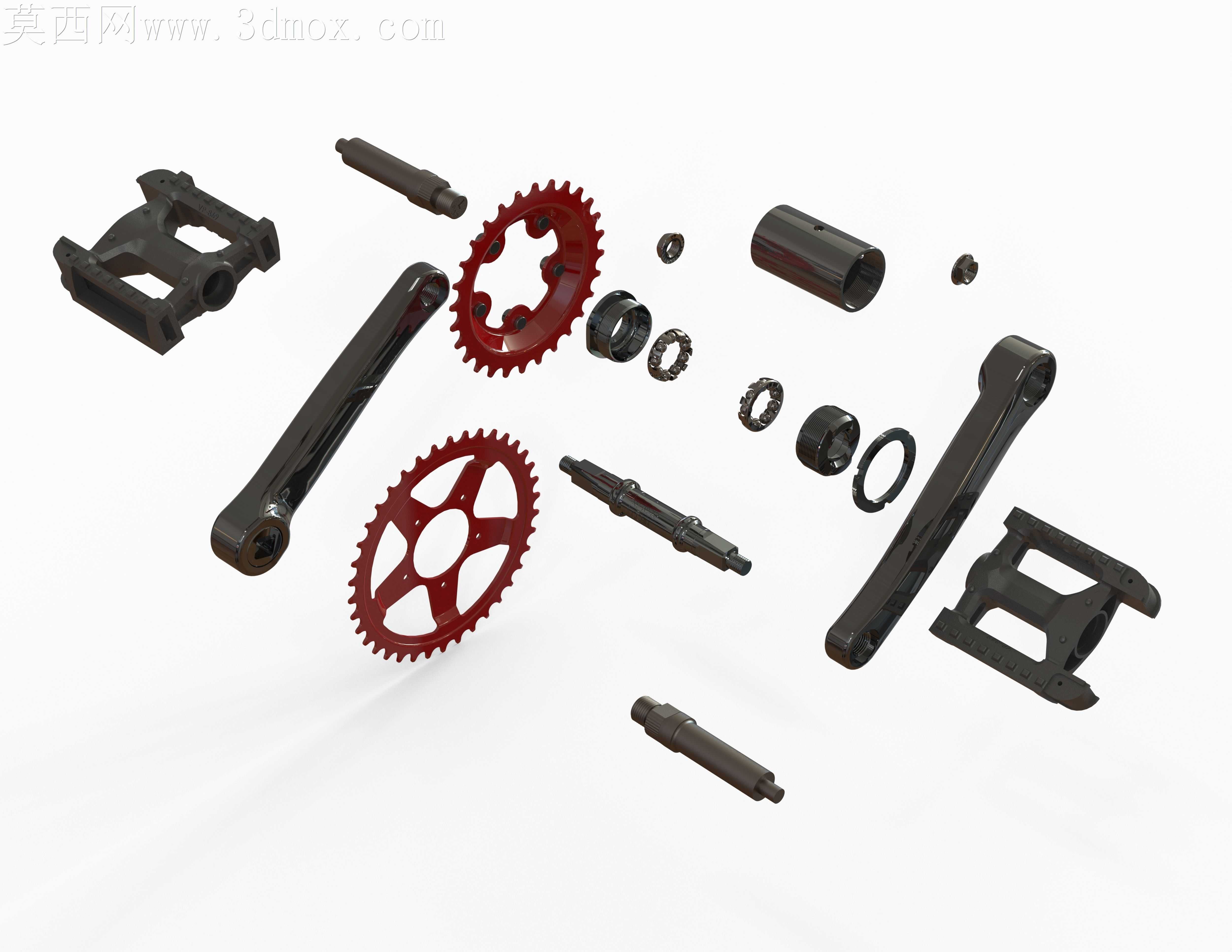

常规自行车曲柄在踩踏死点位置的力矩传递损耗一直是骑行场景里容易被忽略的问题，传统等长曲柄在上下止点时，踩踏力方向与曲柄回转半径近乎垂直，有效力矩占比不足三成，多余的载荷会直接作用在中轴轴承与曲柄安装结合面，长期使用后容易出现曲柄松动、方榫磨损的问题。这款变矩踏板曲柄组在结构设计上直接针对这一痛点调整了曲柄与踏板安装座的连接形态，没有沿用传统一体式直臂曲柄的等截面设计，而是在踏板连接端做了偏移式的安装支耳结构，让踩踏力的作用线在回转死点位置能形成更小的力臂夹角，把无效的径向分力转化为切向转动力矩。

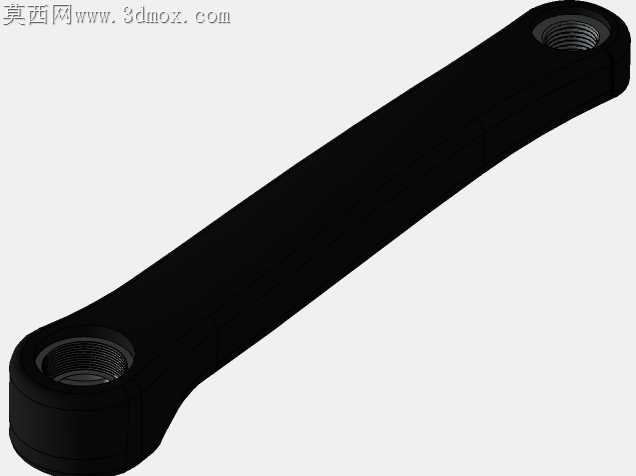

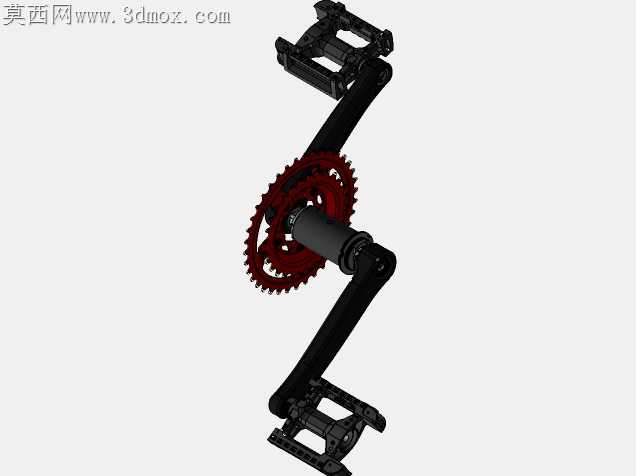

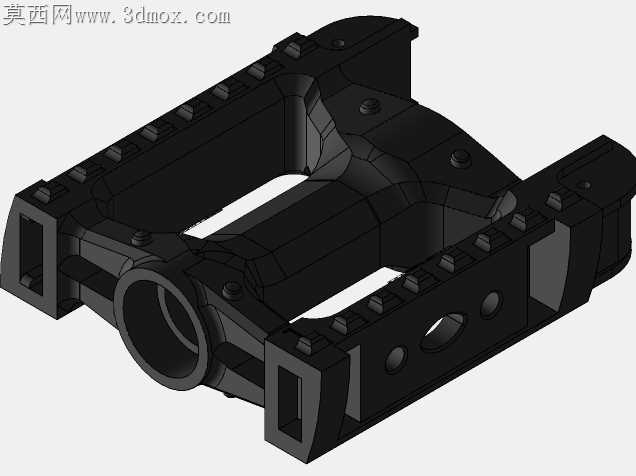

曲柄臂的截面没有采用规则的矩形或者椭圆管型，靠近中轴连接端的位置做了局部加厚的过渡弧面，这部分是曲柄受力最集中的区域，日常发力爬坡或者摇车时，交变弯曲应力会在中轴花键配合处形成应力集中，加厚的过渡区能把应力峰值分散到更长的臂身区域，避免局部应力超过铝合金材料的疲劳极限。踏板安装支耳采用了分体式的镂空框架结构，没有做成实心块，在保证安装螺纹孔周围壁厚足够的前提下，去掉了非受力区域的多余材料，既降低了曲柄整体的转动惯量，让踩踏起步时的响应更轻快，也给踏板轴的安装预留了足够的扳手操作空间，不会出现常规窄臂曲柄安装踏板时扳手卡蹭臂身的问题。

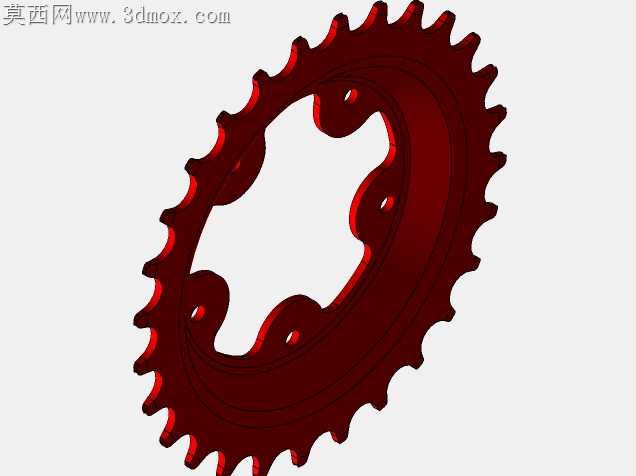

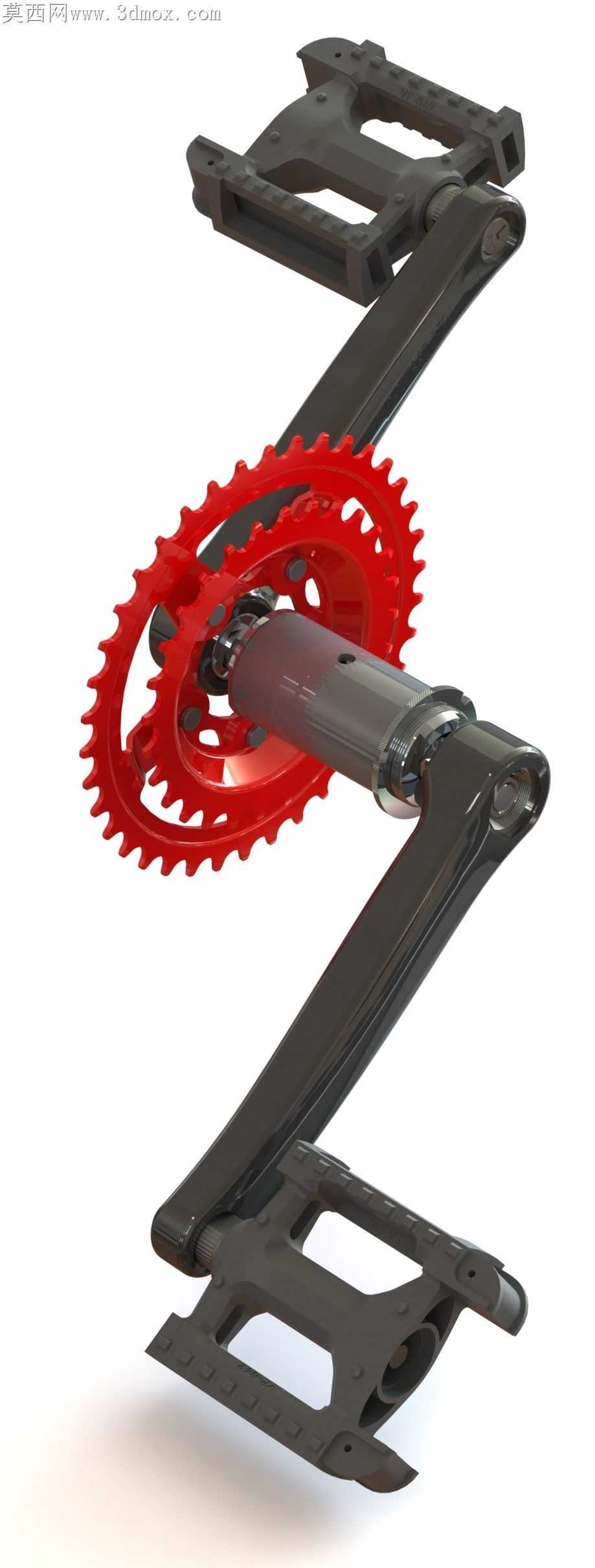

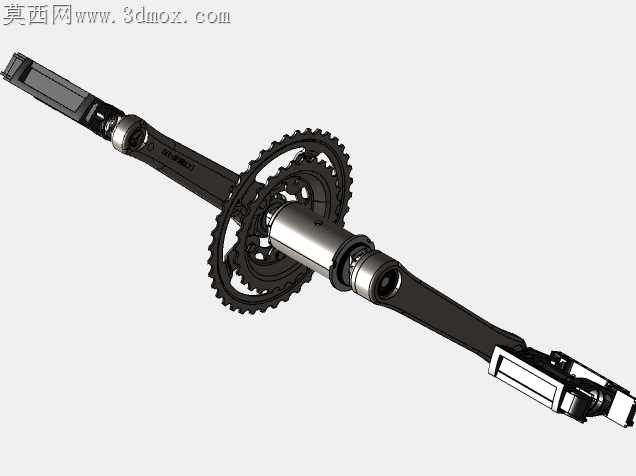

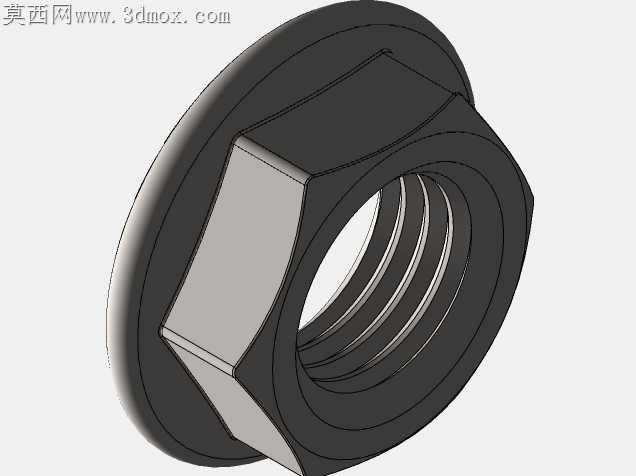

牙盘与曲柄的连接采用了盘爪式的配合结构，盘片安装孔位做了沉台设计，盘钉锁紧后头部不会突出盘片表面，避免变速过程中链条蹭到盘钉头部造成跳链。红色盘片的齿形做了修型处理，每个齿的入链侧都有微小的导向倒角，链条在上下链过程中能顺着倒角滑入齿槽，不会出现卡链、顶链的情况，哪怕是在颠簸路面发力踩踏时，链条也能和齿形保持稳定啮合。曲柄表面的哑光黑质感处理也考虑到了户外使用的场景，不容易沾附骑行过程中溅起的泥水，日常清洁只需要简单擦拭就能去除表面污渍，不会像亮面处理的部件那样容易留下划痕和水渍印。

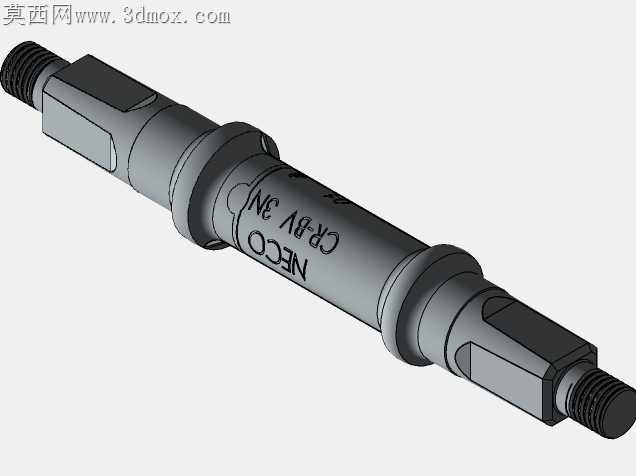

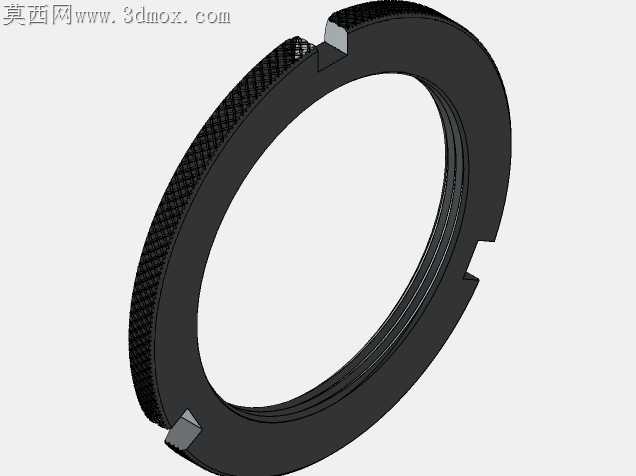

中轴配合段的尺寸公差控制在微米级，花键齿的侧隙留了刚好的装配余量，压入中轴后不会出现框量，也不会因为过盈量太大造成安装困难或者中轴轴承预紧力过大。整个曲柄组在装配时不需要额外的定制工装，用常规的自行车维修工具就能完成拆装，后期维护更换盘片或者轴承都很方便，变矩结构带来的踩踏效率提升，在长距离骑行或者爬坡场景下能明显降低腿部的发力负担，减少无效的体力消耗。
