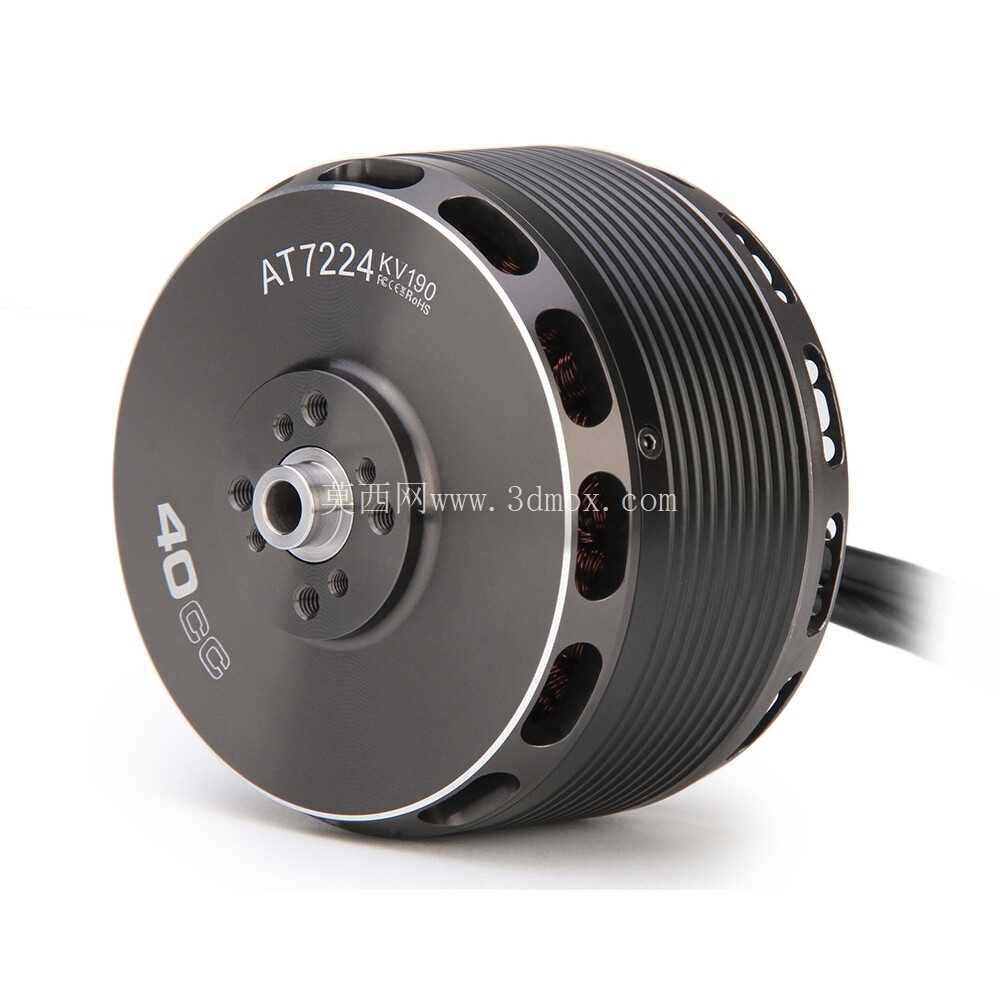

户外大型无人机用T-motor AT7224盘式无刷电机

这款盘式结构的外转子无刷动力单元，核心适配场景为大载荷户外固定翼、多旋翼无人机平台，常见于长航时测绘无人机、大载重植保无人机、工业级巡检无人机的动力系统选型环节，也可作为小型垂直起降飞行器的辅助升力动力源，在高海拔、大风量的复杂户外作业场景下，能维持稳定的动力输出特性，不会因为外界气流扰动出现动力掉转、扭矩不足的问题。

从结构设计逻辑来看，该电机采用外转子集中绕组布局，定子铁芯采用高导磁低损耗硅钢片叠压而成，绕组采用多股并绕的耐高温漆包线，能在持续大电流输出工况下降低铜损，避免绕组过热导致的退磁风险；转子磁钢采用表贴式高牌号钕铁硼永磁体，磁路经过优化设计，气隙磁场分布均匀，能有效降低齿槽转矩，让电机运转过程更平顺，减少动力输出时的振动传导，避免振动传递到飞控系统影响飞行姿态解算精度。电机外壳采用一体化铝合金切削成型，外壳表面设计有周向分布的散热格栅，转子旋转时能带动气流顺着格栅流过定子绕组表面，形成主动散热风道，在持续满油门输出时能把绕组温升控制在合理区间，延长电机的连续工作时长。

安装边界层面，该电机顶部设计有标准的十字安装孔位，孔位间距适配行业通用的无人机机臂碳管安装座，不需要额外设计转接件就能直接固定在标准规格的圆形、方形碳纤机臂上；输出轴采用高强度不锈钢材质，轴径适配常用的折叠桨夹、固定桨座，能兼容同规格的碳纤正反螺旋桨，轴端设计有防松卡槽，搭配锁紧螺母使用时能避免高速旋转下桨座松脱的风险。电机整体轴向尺寸紧凑，径向尺寸较大，属于典型的低KV大扭矩盘式电机设计，不需要搭配大减速比的减速组就能直接驱动大尺寸螺旋桨，省去了减速结构带来的传动损耗与机械故障点，提升动力系统的整体可靠性。

实际使用过程中，该电机的扭矩输出特性偏向低转速区间，在搭配对应规格的大尺寸螺旋桨时，能在较低转速下提供足够的升力，相比高KV小尺寸电机，同等拉力下的运转电流更低，能有效提升电池的续航时长，适合需要长航时作业的工业级无人机场景。电机端盖处设计有防水密封胶圈，接线端采用耐高温硅胶线引出，能应对户外作业时遇到的小雨、扬尘环境，不会因为少量进水、进尘导致绕组短路或者轴承卡滞。轴承部分采用双侧密封的深沟球轴承，能承受径向与轴向的复合载荷，在螺旋桨产生的轴向拉力与旋转振动下，能维持长时间的运转精度，不会出现轴承旷量增大导致的动平衡失效问题。

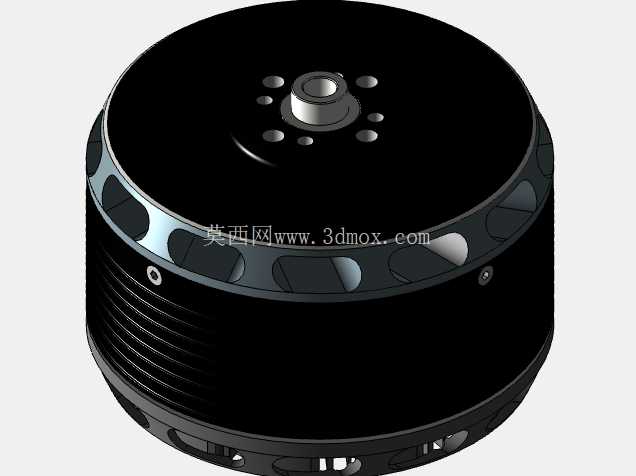

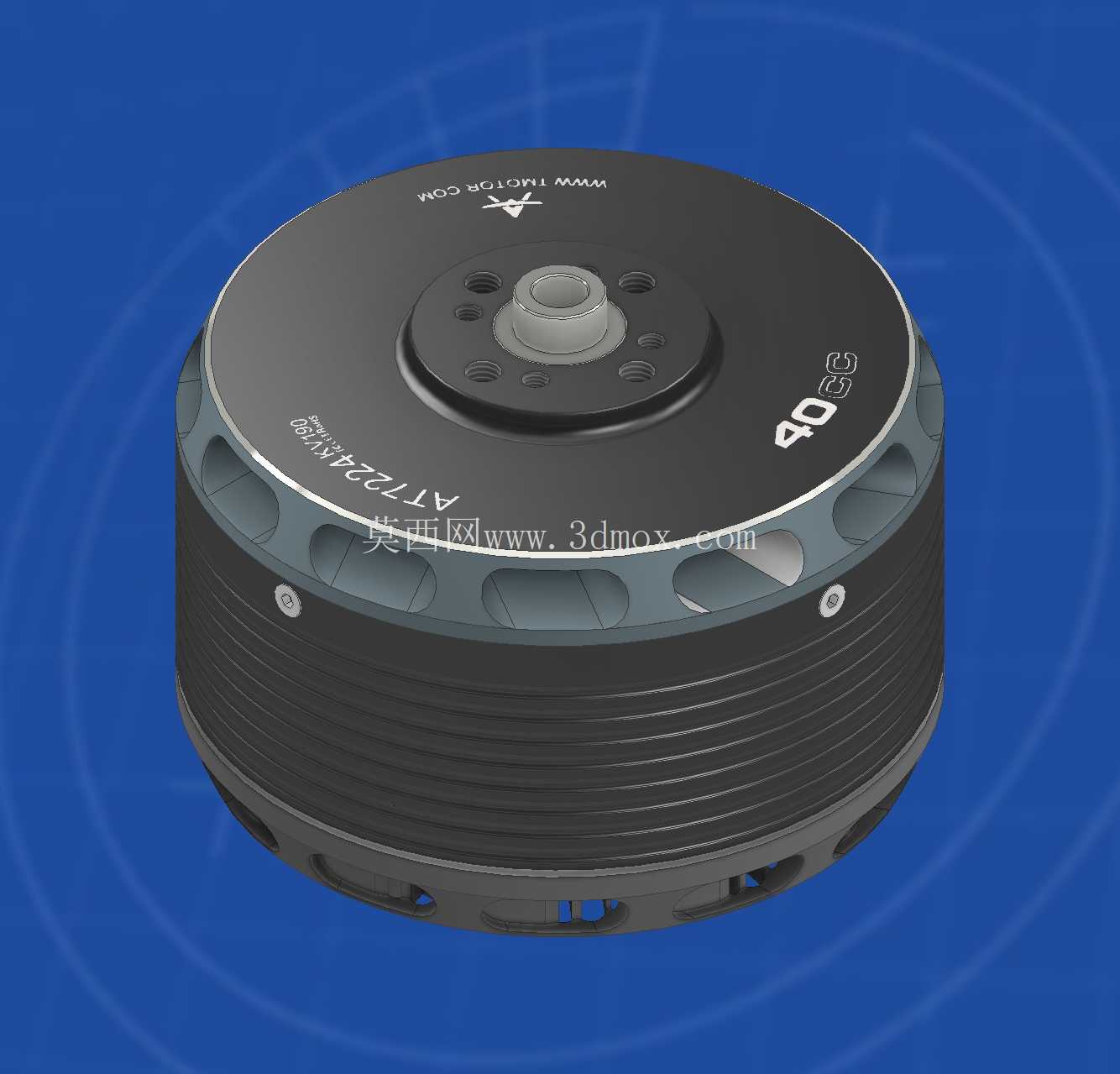

从三维建模的角度来看，该模型完整还原了电机的所有外部装配特征，包括散热格栅的具体尺寸、安装孔的位置与孔径、输出轴的伸出长度与配合直径、外壳的台阶定位特征，在进行无人机整机结构设计时，可以直接调用该模型进行机臂安装位的干涉检查，模拟电机与桨叶、电调、机臂的装配间隙，不需要重新对电机进行逆向测绘，能有效缩短整机设计的迭代周期。建模过程中对电机的圆角、倒角等工艺特征都做了还原，外壳表面的标识凹槽、固定螺丝孔位都和实物保持一致，在做整机渲染、装配爆炸图制作时，能直接使用该模型获得接近真实的展示效果。针对结构设计环节的选型需求，模型的安装基准面设置在电机底部的安装贴合面，和实际装配时的定位基准保持一致，在进行装配约束时能直接贴合机臂安装座的平面，减少装配约束时的基准转换误差。
