T-motor两款电机间动力传输耦合结构

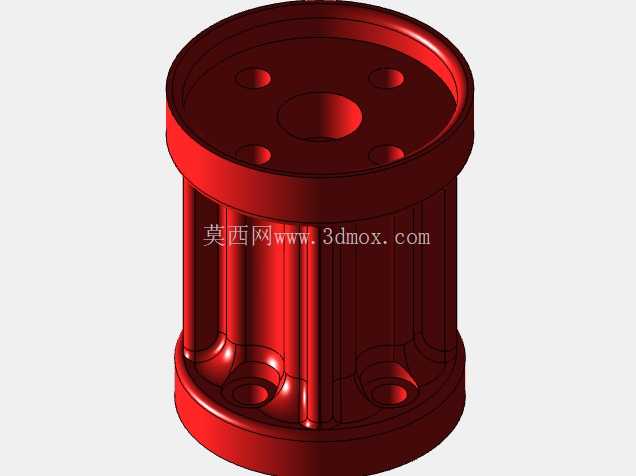

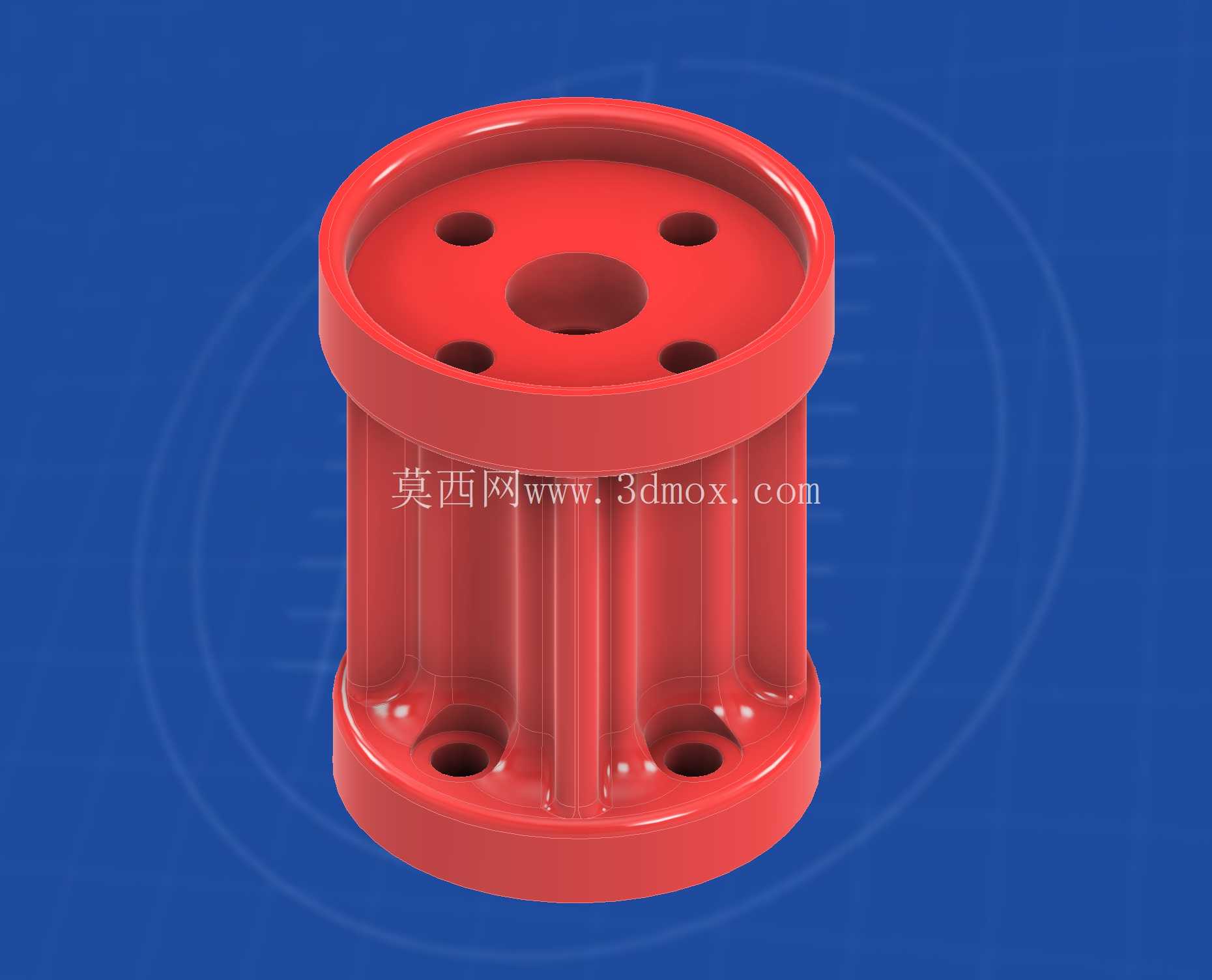

　　在小型无人动力系统、分布式发电试验台、微型混动动力测试平台的搭建过程中，不同KV值电机的动力衔接与功率耦合一直是结构设计里容易被忽略但直接影响整套系统效率的环节，这款耦合结构正是针对T-motor KV190与T-motor MN1015 KV70两款特定型号电机的对接需求开发，解决两款电机轴径、安装孔位、输出转速区间不匹配带来的动力传输损耗、同轴度偏差、运行共振等实际工程问题。从结构设计逻辑来看，整体采用筒式对称布局，两端分别匹配两款电机的安装法兰定位基准，中间腔体预留足够的走线空间与轴系避让间隙，避免动力传输过程中轴系与结构件发生运动干涉。

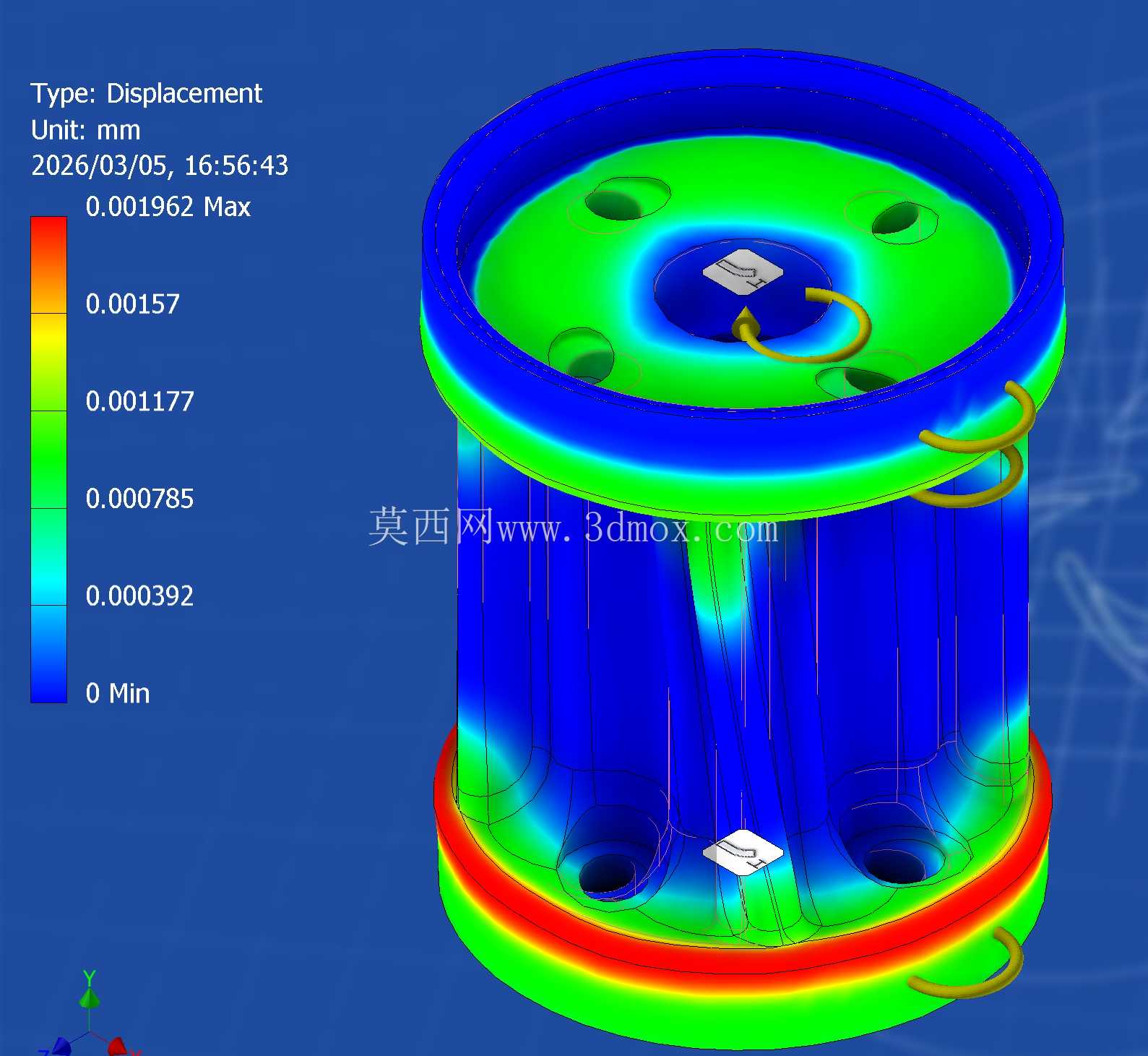

　　设计阶段优先考虑同轴度控制，两端安装止口采用一次装夹加工的工艺基准设定，将两款电机输出轴的同轴度公差控制在0.02mm以内，降低高速运转时的径向跳动量，减少轴承附加载荷。从有限元位移分析结果可以看到，结构最大位移出现在两端法兰的外缘位置，最大位移量控制在0.002mm以内，核心受力的轴连接区域位移量均在0.001mm以下，完全满足两款电机最高转速下的结构刚度要求，不会因为结构形变导致动力传输中断或者轴系卡滞。

　　安装边界方面，整体为圆柱形结构，外径根据两款电机的法兰外缘尺寸做适配设计，轴向长度根据两款电机对接后的轴伸长度、锁紧螺母占用空间综合确定，两端法兰上的安装孔位完全对应两款电机端盖上的原有安装孔，不需要对原有电机做任何打孔、切削等改装操作，直接通过标准紧固件即可完成装配，降低改装过程中对电机本体的损伤风险。实际应用场景中，这款耦合结构既可以用于小型混动动力系统里发动机与发电机的动力衔接，实现燃油动力到电力的转换传输，也可以用于双电机动力测试平台，完成不同转速特性电机的功率耦合输出，还可以在小型风力发电试验装置里作为风轮动力与发电机之间的传输连接件，适配不同转速区间的动力输入输出需求。结构细节上，筒壁厚度经过反复优化，在保证整体刚度的前提下尽可能降低结构自重，减少转动惯量对电机动态响应的影响；法兰端面设计有定位凹槽，安装时可以快速对准电机端盖的定位凸台，降低装配难度，即使是没有专业工装的调试场景，也能快速完成装配并保证同轴度要求。内部腔体预留的走线槽，可以容纳电机的动力线与信号线，避免线缆在运转过程中与旋转部件发生摩擦破损，提升整套系统的运行可靠性。

　　在动力传输特性上，这款耦合结构采用刚性连接设计，没有额外的缓冲阻尼部件，动力传输无背隙，能够精准传递两款电机之间的扭矩与转速信号，适合对动力传输精度要求较高的测试场景，比如电机效率MAP图测试、双电机动力分配策略验证等场景，能够真实反馈电机的输出特性，不会因为耦合结构的弹性形变带来测试数据偏差。针对运转过程中的应力集中问题，在法兰与筒壁的连接位置做了圆角过渡处理，从位移云图也能看到，该区域的位移变化平缓，没有出现应力突变的情况，长期交变载荷作用下也不会出现疲劳开裂的问题。安装时只需要先将一端法兰固定在其中一款电机的端面上，锁紧固定螺丝后再将另一款电机的轴插入对应端的定位孔，对准安装孔位后锁紧螺丝即可完成整套结构的装配，不需要复杂的调整工序，后期维护拆卸也十分便捷，适合试验场景下频繁更换电机、调整测试方案的使用需求。
