Sensirion SHT85温湿度传感器结构设计

在工业测控、环境监测、消费电子、暖通空调、智能仓储等诸多领域，温湿度参数的精准采集是整套系统稳定运行的核心前提，SHT85作为盛思锐推出的高精度温湿度传感元件，其结构设计直接决定了集成后的检测精度、安装适配性与长期运行可靠性。做这类传感元件的三维结构建模，首先要跳出“照着 datasheet 画外形”的误区，得先摸透它在实际设备里的安装逻辑——很多工程师做集成设计时容易踩的坑，就是只看元件标称尺寸，忽略了PCB引出端的焊盘公差、外壳封装后的气流通道预留、以及接插部位的插拔应力释放空间，最后做出来的结构要么装不进去，要么传感元件被外壳遮挡导致温湿度检测滞后、数值偏差。

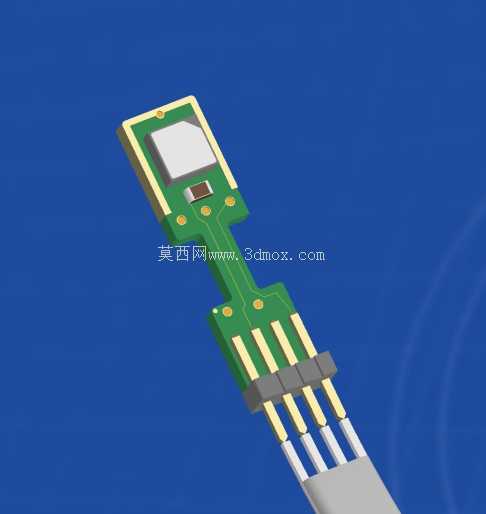

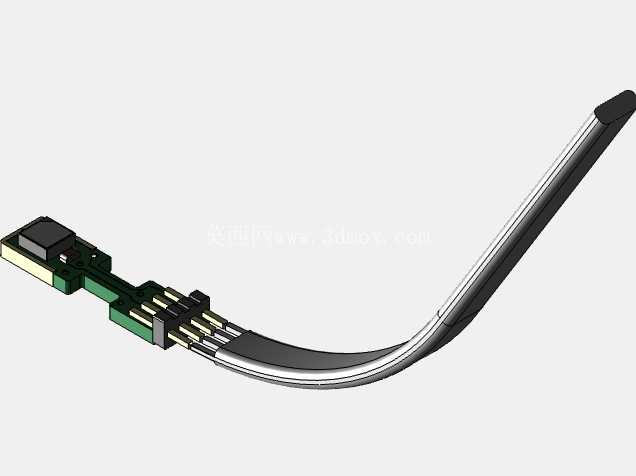

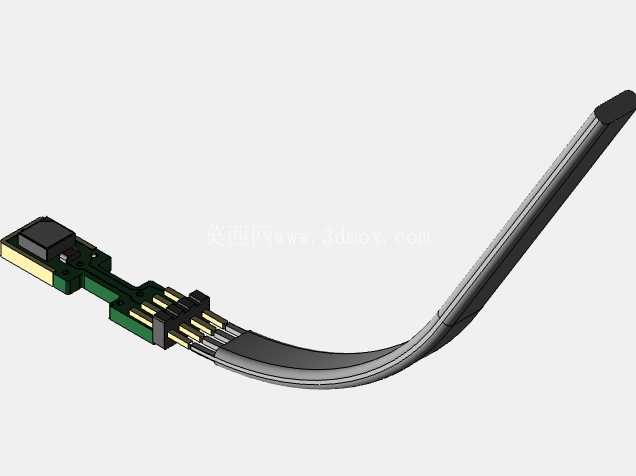

这款SHT85的结构采用长条形PCB基板设计，前端是核心的温湿度传感芯片区域，表面覆盖带透气防护的封装层，这部分的建模要严格把控传感面的高度差：传感面不能和安装外壳的内壁齐平，更不能被密封结构遮挡，必须预留至少0.8mm的气流流通间隙，否则周围空气无法顺畅接触传感面，会导致湿度检测响应速度变慢，甚至因为局部凝露损坏芯片。后端的金手指接插区域，建模时要注意每根引脚的宽度、间距公差，引脚末端的倒角处理要和实际接插件匹配，避免插拔时出现引脚剐蹭、接触不良的问题；引脚和PCB基板的衔接位置，要做应力释放的结构避让，不能在接插部位设计硬接触的压合结构，否则多次插拔后容易出现PCB基板铜箔脱落、引脚开焊的问题。

从实际应用场景来看，这款传感器常被集成在暖通空调的回风管道内、工业恒温恒湿箱的检测工位、智能农业的大棚监测节点、医疗设备的呼吸回路检测端，不同场景对安装结构的要求差异很大：用在管道内安装时，要保证传感面正对气流方向，PCB基板要和管道壁预留足够的绝缘距离，避免管道金属壁的温度传导影响检测精度；用在便携检测设备里时，要在传感区域周围设计防尘透气的防护网结构，防护网的开孔率不能低于70%，同时要避免设备内部其他发热元件（比如电源模块、主控芯片）的热辐射直接传导到传感芯片上，建模时要在传感元件和发热源之间预留隔热槽，或者设计隔热挡片。

建模过程中，通用尺寸的把控是核心，因为这个模型是用于集成设计参考的通用CAD模型，不需要还原实际PCB的走线布局，重点要把所有和安装、配合相关的边界尺寸做准：首先是整体的长宽厚尺寸，PCB基板的厚度公差要控制在±0.05mm以内，因为接插件的卡槽间隙是固定的，厚度超差会导致插装困难；其次是传感芯片区域的定位尺寸，要明确标注传感面中心到PCB定位孔、到接插端面的距离，方便结构工程师在做整机设计时直接对齐安装基准；还有金手指引脚的定义位置，虽然结构建模不需要做电路设计，但引脚的排列顺序、每个引脚的宽度和间距要和实际元件一致，方便后续硬件工程师做接插件选型时直接匹配。

很多新手工程师在做这类传感元件集成时，容易忽略安装后的密封问题：如果传感器安装在设备外壳上，PCB和外壳的配合部位要设计密封圈安装槽，避免外部的水汽、粉尘从安装缝隙进入设备内部，但密封圈绝对不能覆盖到前端的传感区域，否则会阻断空气流通，导致检测失效。另外，在做结构限位设计时，不能把受力点直接压在传感芯片的封装层上，要把限位结构设计在PCB基板两侧的工艺边上，避免压损传感芯片。还有一个容易被忽略的细节：SHT85的传感芯片对化学污染物比较敏感，建模时要考虑到后续生产过程中的涂覆工艺避让，在传感面周围预留阻胶槽，避免三防漆、 conformal coating 等涂覆材料流到传感面上，造成检测精度下降甚至永久失效。

从设计思路上来说，做这个通用模型的核心目的是给不同行业的结构工程师提供一个可以直接调用的安装参考基准，不需要工程师再去翻几十页的 datasheet 挨个核对尺寸，直接把模型调入装配体里，就能完成安装位设计、间隙检查、干涉验证。比如在设计恒温恒湿试验箱的传感器安装支架时，直接调用这个模型，就能快速确定支架的卡槽宽度、固定孔位置、传感面的探出长度，避免因为尺寸核对错误导致支架返工；在做手持温湿度检测仪的结构设计时，调入模型就能快速确定外壳上透气窗的位置、内部PCB的固定柱高度、电池和传感器之间的隔热距离，大幅缩短设计周期。

还要注意安装边界的预留：传感器接插端要预留至少5mm的手指操作空间，方便生产组装时插拔接插件；传感面周围不能有高度超过2mm的遮挡结构，避免形成气流死角；如果是用在高湿环境下，要在传感面下方预留凝露导流的斜面，避免凝露积水长时间浸泡传感元件。这些细节在建模时都要通过结构特征体现出来，不是简单画一个外形块，而是要把实际工程应用里的安装要求、避让规则都融入到模型的尺寸设计里，让拿到模型的工程师能直接用于生产设计，而不是仅仅做个外观展示。
