集成MS4525DO的数字空速传感模块设计

项目分类:传感器 发布时间:2026-06-05 ID:1173999
  • 集成MS4525DO的数字空速传感模块设计

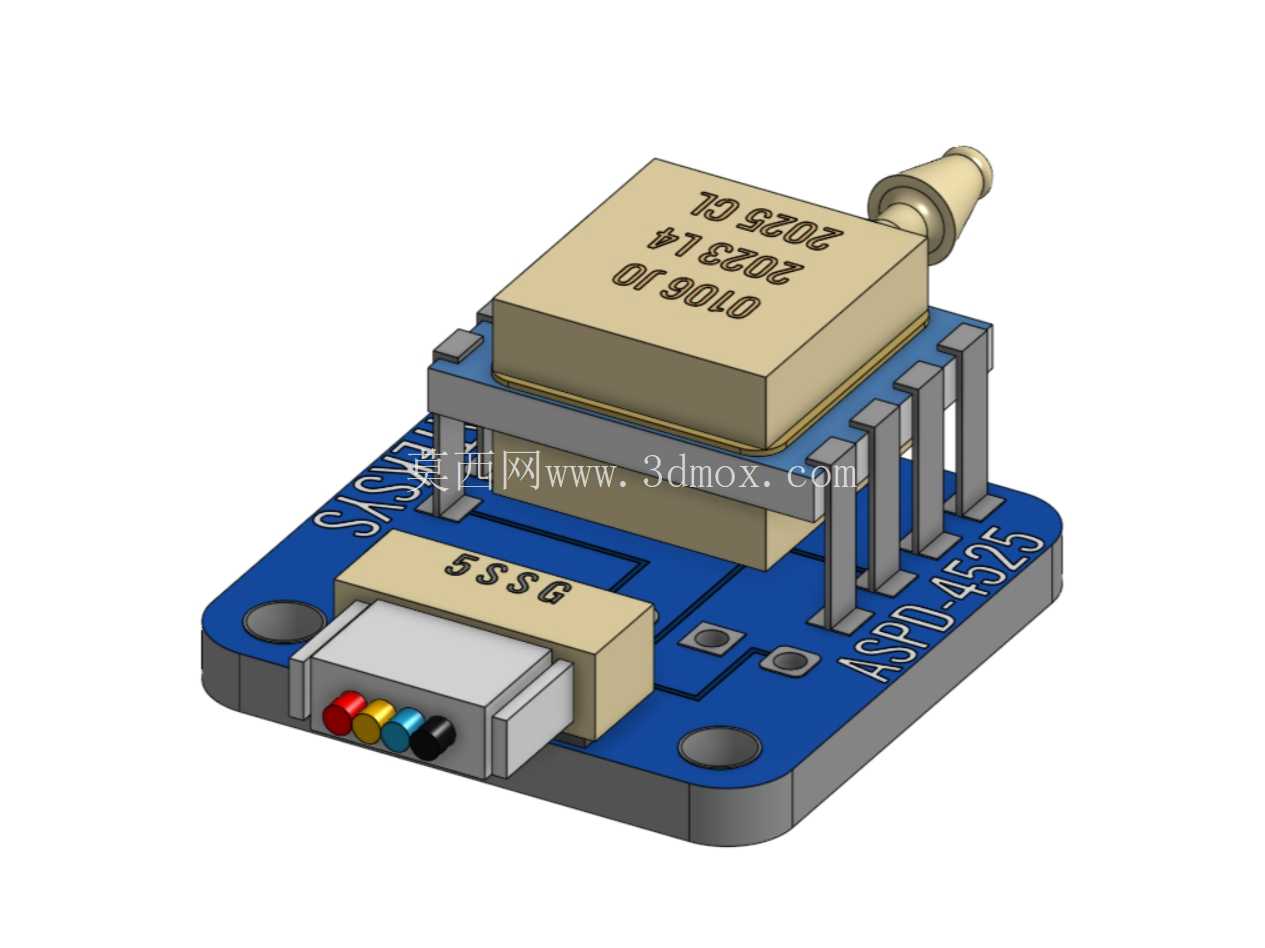

  做结构设计的时候,最先敲定的是核心传感芯片的安装定位:MS4525DO的气压采样嘴需要避开板上其他发热元件的热流影响,因此特意将采样气嘴布置在PCB板的上侧边缘位置,通过金属支撑引脚将传感芯片抬离PCB板面一定高度,既避免了板载电源芯片工作时的热量传导导致气压采样出现温漂,也给气路连接的硅胶软管预留了足够的插拔操作空间,不会和周边元件产生装配干涉。PCB基板采用标准的安装孔位布局,四个角预留的固定孔孔径适配M2规格的安装螺丝,孔位间距匹配主流航电设备舱的通用安装网格,装机的时候不需要额外做安装支架的定制加工,直接通过铜柱就可以将模块固定在飞控周边的预留位置。在小型无人机、航模飞控系统的实际装机场景里,空速数据的采集精度直接决定了固定翼机型的飞行安全边界,尤其是低空作业、长航时巡航的工况下,传统模拟式空速检测方案容易受电源波动、电磁干扰影响出现数据漂移,这款集成MS4525DO压力传感核心的数字空速模块,就是针对这类装机痛点完成的结构设计。从实际功能逻辑来看,模块核心通过检测动压与静压的差值换算实时空速,适配4-6V的宽范围机载供电逻辑,采用I2C数字总线输出校准后的空速数值,省去了外部AD采样、信号校准的外围电路,飞控端只需要预留标准I2C通讯引脚即可完成数据读取,大幅降低了航电系统的集成难度。

  板上的通讯接口采用卧式贴片插座布置在板边,接口旁预留了不同颜色的引脚标识,对应电源、地、SCL、SDA信号定义,现场接线的时候可以通过引脚颜色快速区分线序,避免接反导致的模块损坏。模块整体的外形轮廓做了圆角处理,所有贴片元件的高度都控制在核心传感芯片的安装高度以下,整个模块的最大厚度不超过15mm,在狭窄的设备舱内安装时不会和上层的GPS模块、数传电台产生空间干涉。从电路结构的布局思路来看,电源处理部分布置在接口端的就近位置,滤波电容紧贴电源输入引脚布置,尽可能缩短电源回路的走线长度,降低机载舵机工作时产生的电源尖峰对传感采样的干扰;I2C通讯线路做了等长处理,上拉电阻布置在靠近通讯接口的位置,保证长距离走线时的通讯稳定性。

  实际装机测试的场景下,这款模块可以直接替换传统的模拟空速传感器,不需要修改飞控的底层驱动逻辑,数字输出的模式也不会因为机载线路的长度增加出现信号衰减,在0-120m/s的空速检测区间内都能保持稳定的采样精度。设计过程中也考虑了不同装机场景的适配性:采样气嘴的外径适配常用的2mm内径硅胶气管,不管是外接空速管的直连安装,还是通过延长气管布置在机身其他位置,都能保证气路的密封性,不会出现漏气导致的采样误差。模块上的所有元件都采用工业级贴片封装,焊接完成后整体的抗振性能满足小型无人机的飞行振动工况,在大机动飞行、发动机持续振动的场景下不会出现元件松脱、采样数据跳变的问题。

  从安装边界的角度核算,模块的PCB长宽尺寸控制在30mm*25mm的范围内,比同类型的集成空速模块占用的安装空间更小,对于寸土寸金的小型航模、穿越机固定翼机型来说,更小的体积意味着设备舱内的布局可以更灵活,不需要为了适配传感器特意修改机身的内部结构。另外在结构细节上,核心传感芯片的支撑引脚采用了高强度的焊盘设计,每个引脚的焊盘都做了加大处理,提升焊接强度的同时,也能在插拔气管的时候承受一定的侧向力,不会因为日常维护时的操作导致引脚脱焊。板边没有布置突出的元件,模块可以紧贴设备舱的侧壁安装,进一步压缩占用的安装空间,对于内部空间极度紧凑的微小型固定翼无人机来说,这种紧凑化的结构设计可以大幅提升设备布置的灵活性。
