低高度六角自锁UNJF螺纹螺母结构

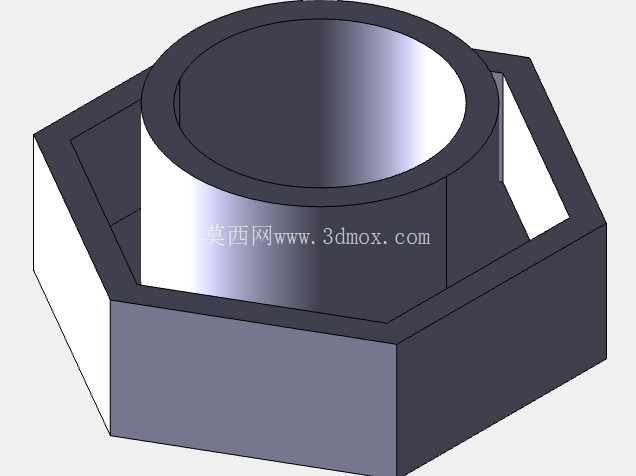

　　这款低高度六角自锁螺母，适配2500-28 UNJF-3B统一航空级细牙螺纹，在航空航天机载设备、高振动工况的机电装配场景中应用广泛，这类场景对紧固件的安装空间、防松性能都有远高于普通民用设备的要求，普通标准高度螺母往往会因为安装空间局促无法完成装配，普通六角螺母又无法承受持续振动带来的螺纹副松脱风险。从结构设计来看，这款螺母采用六角外形作为拧紧受力面，对边尺寸完全匹配对应螺纹规格的标准扳手开口尺寸，不需要定制专用工装就能完成现场装配，六角棱边做了小尺寸倒角处理，既可以避免装配过程中棱边割伤操作人员手部，也能在自动送料的拧紧设备中顺利完成分料、导向，不会因为锐边卡滞在送料轨道中。

　　低高度的结构设计，核心是为了适配夹层厚度较薄的安装场景，比如航空设备的薄壁钣金支架、机载电子设备的安装机脚位置，这类位置的螺纹旋合长度不需要达到全螺纹标准高度，降低螺母整体高度可以有效减轻整机重量，对于对重量克克计较的航空装配场景来说，每一个紧固件的减重累积起来就能带来可观的整机重量优化。自锁功能的实现依托螺母上端的收口变形结构，不需要额外加装弹簧垫圈、平垫或者防松胶，在装配完成后，收口部位的内螺纹会对螺栓外螺纹产生持续的径向抱紧力，即使设备承受持续的高频振动、温度交变带来的热胀冷缩，螺纹副之间也不会出现相对转动，彻底避免松脱失效的风险。

　　从安装边界来看，这款螺母的下端面设计为平整支撑面，支撑面的外径略大于六角对边的内切圆直径，装配后可以获得足够的支撑压强，不会因为支撑面过小压伤被连接件的表面，尤其是在被连接件为铝合金、复合材料这类低强度材质时，足够的支撑面积可以分散拧紧时的压紧力，避免被连接件表面出现压痕甚至局部塌陷。螺纹精度遵循3B级内螺纹公差要求，和外螺纹装配后可以获得精准的配合间隙，既不会因为间隙过大导致装配后同轴度超差，也不会因为间隙过小出现螺纹咬死、无法顺利拧入的问题，在实际装配过程中，不需要额外涂抹润滑脂就能顺利完成拧紧作业，拧紧力矩的离散性更小，更适合定扭矩拧紧的自动化装配工位。

　　在实际选型过程中，这类螺母常被用于不需要经常拆卸的设备内部连接位置，因为自锁结构经过多次反复拆装后，收口部位的抱紧力会出现衰减，所以设计选型时会明确要求这类自锁螺母的拆装次数不超过规定阈值，超过后直接更换新件，避免防松性能下降带来的连接失效风险。和普通全金属锁紧螺母不同，这款低高度版本的收口变形量经过精准计算，在保证足够抱紧力矩的同时，不会因为收口量过大导致螺纹拧入时出现螺纹刮伤、铁屑掉落的问题，对于洁净度要求较高的电子设备装配场景来说，不会因为紧固件装配产生多余物，影响设备内部电路的运行安全。六角外形的设计也兼顾了维修场景的可达性，即使在设备后期维护过程中，使用普通的开口扳手、套筒扳手都能顺利完成拆卸和更换，不需要配备特殊的专用工具，降低了后期维护的工装成本和操作难度。支撑面和螺纹轴线的垂直度经过严格管控，装配后螺母的支撑面可以和被连接件表面完全贴合，不会出现倾斜导致的附加应力，避免螺栓在长期受载过程中因为附加弯矩出现疲劳断裂的问题。
