航空标准铝合金平垫圈结构设计

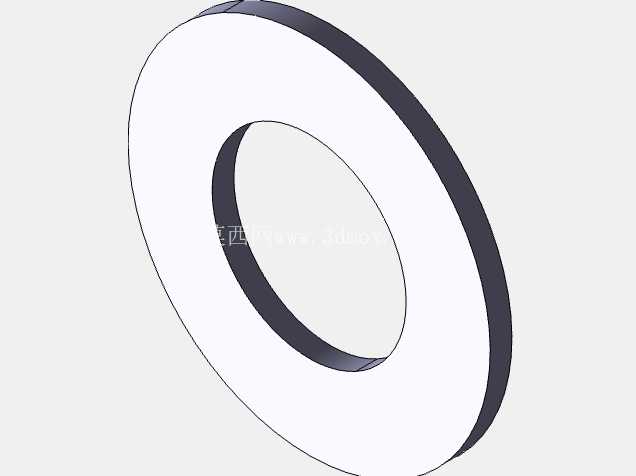

在航空航天、精密机电设备的螺纹连接副设计中，平垫圈是看似不起眼却直接决定连接可靠性的核心基础零件，本次设计的NAS620-6L铝合金垫圈，正是针对轻量化、高防腐要求的连接场景开发的配套零件。从实际工况适配角度出发，这类垫圈主要用于铝合金结构件之间的螺纹连接场景，比如机载设备安装支架、航空内饰结构固定、轻量化机电设备的壳体拼接位置，当螺栓直接拧紧在铝合金基材表面时，螺栓头下的压应力集中很容易造成基材表面压溃、划伤，尤其是在设备经历振动、温度交变的工况下，接触面的微动磨损会逐步导致预紧力衰减，严重时甚至会出现连接松脱的故障，而配套对应规格的铝合金垫圈，能够有效分散螺栓头的压紧应力，增大接触面积，同时避免异种金属接触带来的电化学腐蚀问题。

设计阶段首先要明确安装边界的约束条件，这款垫圈的内孔尺寸匹配对应规格的螺栓杆径，预留了合理的安装间隙，既不会因为间隙过小导致装配时卡滞，也不会因为间隙过大造成压紧时垫圈偏斜，外径尺寸的设定经过了压应力校核，确保在螺栓达到额定拧紧力矩时，垫圈传递到基材表面的压应力低于铝合金基材的屈服强度，避免长期受压下出现垫圈嵌入基材的问题。厚度方向的尺寸选择兼顾了刚度与空间占用，在狭窄的安装空间内不会额外占用过多的连接长度余量，同时自身具备足够的刚度，不会在拧紧过程中出现过度塑性变形，保证预紧力能够稳定传递。

材质选择上采用5052铝合金，这种材料具备良好的冷加工成型性能，同时天然的氧化膜层赋予其优秀的大气防腐能力，不需要额外做表面处理就能满足多数非极端腐蚀环境的使用要求，密度仅为钢材的三分之一左右，对于有严格减重要求的航空、便携设备场景来说，相比钢制垫圈能够有效降低连接部位的附加重量。零件的结构形态为标准的环形平板结构，两个端面都要求有较高的平面度，表面没有明显的冲压毛刺、划痕，这样在压紧时能够保证两个接触面都均匀受力，不会因为局部接触不良导致应力集中。

从装配工艺的角度考虑，这类垫圈的安装没有特殊要求，只需要在螺栓穿入前将垫圈套在螺栓杆上，保证垫圈平贴在被连接件表面即可，不需要额外的定位工装，适合批量装配的生产线场景。在实际选型过程中，设计人员需要注意垫圈的内孔必须匹配螺栓的公称直径，同时要确认被连接件表面的压应力承受能力，如果被连接件是更软的材质比如工程塑料、薄铝板，可能需要选择更大外径的垫圈来进一步分散压应力，而如果是连接钢质结构件，则可以根据防腐需求选择是否采用铝合金垫圈来避免接触腐蚀。

建模过程中需要重点保证两个端面的平行度公差，以及内孔与外圆的同轴度，避免出现垫圈壁厚不均的问题，如果同轴度偏差过大，装配后螺栓杆会偏向一侧，导致压紧力分布不均，长期使用下容易出现垫圈变形、连接松动的问题。边缘位置做了微小的倒角处理，既可以去除冲压或机加工产生的锐边毛刺，避免装配时划伤操作人员或者被连接件表面，也能够引导垫圈顺利套入螺栓杆，提升装配效率。

在日常的设备维护场景中，这类铝合金垫圈属于一次性使用的紧固件吗？其实在没有出现明显压痕、变形、表面腐蚀的情况下，拆卸后可以重复使用，但如果是承受交变载荷、关键受力位置的连接副，建议每次拆卸更换螺栓时同步更换垫圈，避免因为垫圈的残余变形导致预紧力达不到设计要求。很多结构设计新人容易忽略垫圈的选型细节，随便找一个内径差不多的垫圈就用，往往会出现垫圈内径过大导致有效接触面积不足，或者外径过小压坏基材的问题，甚至有因为垫圈厚度不合适导致螺栓拧入深度不足，出现连接脱开的严重故障，因此在三维建模阶段就要把垫圈的尺寸、安装位置完全匹配到整个连接副的装配链路中，做干涉检查和运动仿真时也要确认垫圈不会和周边的结构件产生空间冲突，尤其是在紧凑的安装空间内，垫圈的外径、厚度都要纳入整体的尺寸链计算中，保证装配后所有零件都在设计的空间边界内。
