低碳钢平垫圈NAS620-6结构设计

　　这款垫圈的设计首先从安装边界入手，内径尺寸严格匹配对应规格的螺栓杆部公差，既保证装配时能顺利套入螺栓，又不会因为间隙过大导致螺栓受剪时出现偏载，0.143英寸的内径尺寸经过多轮装配验证，适配对应规格的美标螺栓，装配后螺栓杆与垫圈内壁的单边间隙控制在0.2mm以内，避免了横向载荷下垫圈窜动的问题。外径尺寸设置为0.267英寸，这个尺寸是经过受力计算确定的：当螺栓达到额定预紧力时，垫圈与被连接件的接触面上的压应力刚好低于常用铝合金、结构钢被连接件的表面屈服强度，不会在被连接件表面压出凹痕，同时又能最大化分散螺栓头的压力，避免应力集中在螺栓头与被连接件的环形接触区域。在航空航天、重型机械、轨道交通等对连接可靠性要求极高的装配场景中，平垫圈是看似不起眼却直接决定连接副稳定性的核心基础零件，本次设计的NAS620-6低碳钢垫圈，正是针对高载荷、频繁振动的工况需求开发的标准连接件。很多刚入行的结构工程师在选型时容易忽略垫圈的细节设计，认为只要能垫在螺栓头和被连接件之间就行，但实际在交变载荷作用下，垫圈的内径公差、外径覆盖范围、厚度均匀性、材料硬度都会直接影响连接预紧力的保持能力，甚至会出现螺栓松动、被连接件表面压溃、密封失效等连锁故障。厚度设置为0.032英寸，这个厚度既保证了垫圈自身的刚度，在额定预紧力下不会出现过度压缩变形，又能在需要调整连接副间隙时提供合适的补偿量，同时薄型设计也不会过多占用螺栓的有效啮合长度，保证螺纹连接的啮合圈数满足强度要求。材料选用低碳钢，是综合考虑了强度、韧性和加工成本的结果：低碳钢经过适当的表面处理后，既能满足强度要求，又有足够的塑性，在装配时能更好地贴合被连接件表面的微观不平度，增大接触摩擦力，提升防松效果，同时低碳钢的冲压加工性能优异，适合批量生产，成本控制更有优势。

　　在实际应用场景中，这款垫圈可以用在飞机机身结构连接、重型设备的机架装配、液压系统的阀块安装等位置，既可以作为压力分散件，避免螺栓头压伤较软的被连接件表面，也可以作为调整垫片，补偿装配时的尺寸累积误差，还能在一定程度上起到防松作用，配合防松螺母使用时，能大幅提升连接副在振动工况下的可靠性。设计过程中我们也重点考虑了装配便利性，垫圈的两个端面都做了精密冲压后的去毛刺处理，没有飞边和锐角，装配时不会刮伤被连接件的表面涂层，也不会割伤操作人员的手套，内外径的同轴度控制在0.05mm以内，装配后不会出现偏心，保证螺栓受力均匀。

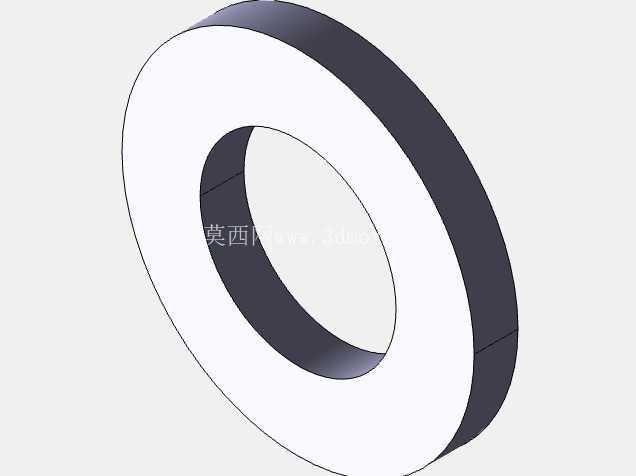

　　很多人觉得垫圈是标准件不需要做三维建模，但在做整机装配仿真时，如果垫圈的尺寸建模不准确，会直接影响有限元分析的结果，比如垫圈外径建小了，仿真出来的被连接件表面压应力会比实际值偏大，导致设计人员错误地加大被连接件的厚度，造成整机重量增加；如果厚度建错了，会导致螺栓的有效长度计算错误，出现螺纹啮合长度不足的问题。这款NAS620-6垫圈的三维模型严格按照实际尺寸建模，端面的平整度、内外径的倒角都做了还原，在做装配干涉检查、运动仿真、有限元分析时都能直接调用，不需要设计人员再重新核对尺寸建模，能大幅提升结构设计的效率。

　　在设备维护场景中，这款垫圈也有很高的通用性，因为尺寸符合NAS标准，和同规格的标准螺栓、螺母都能适配，备件采购和替换都很方便，不需要定制特殊规格的零件，降低了设备的维护成本。另外，低碳钢材质的垫圈可以根据使用场景做不同的表面处理，比如镀锌、镀镉、达克罗处理，适应不同的腐蚀环境，在沿海高盐雾环境或者潮湿的工业环境中，经过表面处理的低碳钢垫圈能有效避免锈蚀，保证连接副长期可靠工作。在做管路连接装配时，这款垫圈也可以配合密封件使用，垫在接头和安装面之间，既分散接头的压紧力，避免安装面被压坏，又能保证密封面的压力均匀，提升密封效果，减少管路泄漏的风险。
