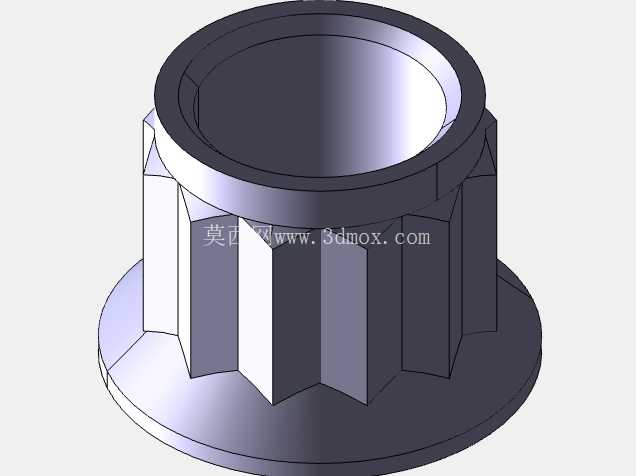

十二点法兰面自锁螺母结构设计

　　这款十二点法兰面自锁螺母，核心面向航空航天、高端装备的高振动、强冲击连接场景，适配220KSI抗拉强度级别的螺栓配套使用，匹配UNJF-3B统一航空螺纹标准，可在-55℃到200℃的宽温域环境下保持稳定的锁紧性能，不会因为温度交变、持续振动出现螺纹松脱的问题。从结构设计逻辑来看，底部的一体式法兰盘是核心的载荷分散结构，相比普通六角螺母，法兰面可以将螺纹副的压紧应力均匀扩散到被连接件表面，不需要额外加装平垫圈，既减少了装配环节的零件数量，也避免了垫圈与螺母、被连接件之间的微动磨损，尤其适合复合材料、铝合金等低硬度被连接件的紧固场景，不会因为局部压应力过大造成被连接件表面压溃、凹陷。螺母主体的十二点驱动结构，相比传统六角结构，在相同的外接圆尺寸下可以提供更多的扳手啮合位置，在装配空间狭窄、扳手转动角度受限的航空机载设备、发动机周边安装场景下，只需要30度的扳手转动角度就可以完成螺母的拧动操作，大幅提升狭小空间内的装配效率，同时十二角的受力面更多，拧紧过程中每个啮合齿承受的扭矩载荷更低，反复拆装过程中不容易出现螺母棱角打滑、磨损的问题，可满足多次拆装维护的使用需求。

　　顶部的内收锁紧段是实现自锁功能的核心结构，通过对螺纹段进行可控的塑性变形处理，当螺栓拧入该段时，变形的螺纹牙会对螺栓螺纹产生均匀的径向抱紧力，不需要额外加装开口销、止动垫圈等辅助锁紧零件，就可以实现可靠的螺纹防松，相比尼龙圈自锁螺母，这种全金属锁紧结构可以耐受更高的工作温度，不会因为高温出现锁紧材料老化、失效的问题，同时也不会出现多余物脱落的风险，完全满足航空航天产品对多余物控制的严苛要求。

　　从安装边界来看，这款螺母的法兰盘外径、十二角驱动的对边尺寸、整体高度都经过严格的尺寸链校核，既保证了足够的螺纹啮合长度，满足220KSI高强度螺栓的载荷匹配要求，不会因为螺纹啮合长度不足出现螺纹脱扣、断裂的失效问题，同时也尽可能压缩了螺母的整体高度，降低紧固件的整体重量，符合航空装备轻量化的设计要求。在建模过程中，所有的螺纹牙型都严格按照UNJF-3B的螺纹公差要求进行建模，牙底圆弧、牙型角都符合航空螺纹的标准要求，法兰盘与螺母主体的过渡位置设计了合理的圆角，避免热处理和受载过程中出现应力集中，十二角驱动面的角度、尺寸都严格匹配标准十二角套筒的尺寸要求，保证装配过程中套筒与螺母可以完全啮合，不会出现打滑、啃伤螺母棱角的问题。

　　在实际使用场景中，这类螺母多用于飞机机身结构连接、航空发动机附件安装、高速轨道交通装备的走行部连接等对连接可靠性要求极高的位置，这些场景的共性特点是持续承受交变振动载荷、温度变化范围大、维护拆装频次有限，一旦螺纹松脱会造成严重的安全事故，因此对螺母的锁紧可靠性、载荷承载能力、尺寸精度都有极高的要求。相比普通的商用螺母，这款螺母的所有结构尺寸都经过了载荷校核，法兰面的平面度、螺纹的精度等级、锁紧段的抱紧力矩都控制在严格的公差范围内，既可以保证足够的锁紧力矩，也不会因为抱紧力过大造成装配困难、螺纹咬死的问题。在结构细节处理上，螺母的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员、割破导线或密封件，法兰面的支撑面与螺纹轴线的垂直度经过严格控制，拧紧过程中不会出现偏载，保证螺栓的轴向预紧力可以均匀施加，不会因为支撑面倾斜造成螺栓承受附加弯曲应力，提升整个螺纹连接副的疲劳寿命。
