低碳钢平垫圈标准件三维结构设计

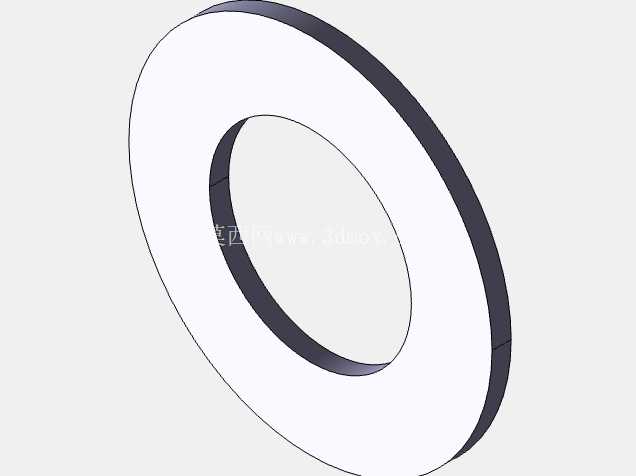

　　在各类机械装配场景中，平垫圈是最容易被忽视却又不可或缺的基础连接件，这款低碳钢材质的平垫圈，从结构设计到尺寸匹配都完全贴合航空航天标准件的装配要求，能够在螺栓连接副中承担分散承压应力、弥补被连接件表面平面度误差、防止螺栓拧紧时刮伤工件表面的核心作用。很多刚入行的结构设计师在做紧固件选型时，往往只关注螺栓的强度等级，忽略垫圈的尺寸匹配与材质选择，最终导致装配后出现螺栓松动、被连接件表面压溃、密封失效等问题，这款垫圈的设计过程中，首先明确了其适用的连接场景：主要用于内径适配0.169英寸规格螺栓的连接副，对应公制规格约4.3mm的螺栓杆径，外径设置为0.304英寸，也就是约7.72mm，这个外径尺寸是经过反复校核的——既能够保证在常规铝合金、低碳钢被连接件表面提供足够的承压面积，避免螺栓预紧力集中在螺栓头下方的小区域造成工件表面凹陷，又不会因为外径过大占用过多装配空间，适配大部分紧凑安装场景的边界要求。

　　厚度设置为0.016英寸，约0.406mm，这个厚度选择兼顾了刚度与补偿能力：如果垫圈过薄，在螺栓预紧力作用下容易产生塑性变形，无法长期维持应力分散的作用；如果垫圈过厚，会额外增加螺栓连接的长度余量，需要匹配更长规格的螺栓，同时在振动工况下更容易出现垫圈与螺栓头、被连接件之间的相对滑移，降低连接副的防松性能。材质选择低碳钢，是综合考虑了成本、强度与加工性能的结果：低碳钢的塑性较好，在螺栓拧紧过程中，垫圈能够产生微小的弹性变形，充分填充被连接件表面的微观不平度，增大接触摩擦力，提升连接的可靠性；同时低碳钢的强度足以应对常规工况下的承压需求，在8.8级及以下强度等级的螺栓连接中，不会出现垫圈被压溃的情况，而且冲压加工工艺成熟，量产成本极低，适合大规模工业装配使用。

　　从实际应用场景来看，这类平垫圈的适用范围极广，小到消费电子的内部结构装配，大到航空航天设备的紧固件连接、工业机床的部件组装、液压管路的法兰连接、汽车底盘的副车架连接，只要是用到螺栓紧固件的位置，几乎都能看到这类平垫圈的身影。在做三维建模的时候，需要特别注意几个细节：首先是垫圈的内外径同轴度，必须控制在合理的形位公差范围内，如果同轴度偏差过大，装配时会出现螺栓杆无法顺利穿过垫圈内孔，或者螺栓头与垫圈的接触面积不足的问题；其次是垫圈两个端面的平面度与平行度，端面如果存在翘曲，螺栓拧紧后垫圈的受力会不均匀，局部应力集中位置容易产生疲劳裂纹，在长期振动工况下出现碎裂失效；另外，垫圈的边缘需要做微小的倒角处理，去除冲压加工产生的毛刺，避免装配时毛刺脱落进入设备内部造成多余物风险，尤其是在航空航天、精密液压这类对多余物控制要求极高的场景中，垫圈边缘的毛刺处理是质检环节的必查项。很多设计师在做三维装配的时候，会直接调用标准件库里面的垫圈模型，但往往忽略核对实际选型的尺寸参数，导致生成的工程图中标注的垫圈尺寸与实际采购的标准件不匹配，最终在装配现场出现干涉或者装不上的问题。这款垫圈的模型在设计时严格遵循对应标准的尺寸公差要求，内孔尺寸预留了合理的装配间隙，保证螺栓杆能够顺畅穿过，外径尺寸控制在负公差范围内，避免与相邻的其他结构件产生干涉，厚度尺寸的公差也符合冲压件的常规加工精度，能够直接用于工程图的生成与BOM表的统计。

　　在设备实际运行过程中，平垫圈还能起到一定的防松辅助作用，配合弹簧垫圈或者防松螺母使用时，平垫圈能够提供一个平整的支撑面，让弹簧垫圈的弹力均匀作用在连接面上，避免因为被连接件表面不平整导致弹簧垫圈偏载，失去防松效果。在一些有导电要求的连接场景中，低碳钢材质的垫圈还能够保证螺栓连接副的导电连续性，避免不同金属接触时出现电化学腐蚀，同时降低连接位置的接触电阻，保证设备接地的可靠性。需要注意的是，这类平垫圈不能用于高强度螺栓的预紧连接场景，当螺栓强度等级达到10.9级及以上时，预紧力产生的压应力会超过低碳钢垫圈的屈服强度，导致垫圈产生塑性变形，无法维持预紧力，这时候就需要更换硬度更高的合金钢垫圈。另外，在有密封要求的连接场景中，平垫圈不能单独作为密封件使用，需要配合橡胶密封圈或者密封胶使用，平垫圈只承担承压与应力分散的作用，不能填补密封面的宏观间隙。在做三维模型的装配约束时，要注意垫圈的安装方向，虽然平垫圈两个端面看起来是对称的，但冲压加工的垫圈会有一个微小的塌角面和一个毛刺面，装配时需要将塌角面朝向螺栓头一侧，毛刺面朝向被连接件，这样能够避免毛刺刮伤螺栓头的镀层，同时让毛刺在预紧力作用下压入被连接件表面，增大接触摩擦力，提升防松性能，这些细节在做三维装配工艺模拟的时候都需要体现出来，才能让模型真正具备工程指导意义，而不是一个仅仅用来展示外形的几何模型。
