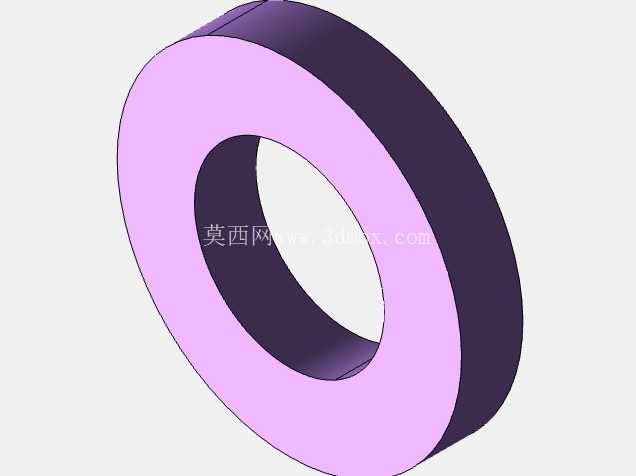

低碳钢平垫圈NAS620-10结构设计

在航空航天、重型机械装配以及精密工业设备的连接节点中，平垫圈是看似不起眼却直接决定连接可靠性的核心基础零件，本次设计的NAS620-10规格低碳钢垫圈，正是针对中等载荷螺纹连接场景开发的标准适配零件。很多刚入行的结构设计人员容易忽略垫圈的选型细节，认为只要能套进螺栓就可以，实际上在交变载荷、存在振动的装配场景里，垫圈的内径公差、外径覆盖范围、材质硬度以及厚度参数，都会直接影响螺纹连接的防松性能、被连接件表面的压强分布，甚至会决定整套连接结构的疲劳寿命。

这款垫圈的尺寸边界经过多轮装配验证确定，内径控制在0.195英寸，适配对应规格的美标螺栓杆部穿过，公差带严格控制在既能保证螺栓顺利穿入，又不会因为间隙过大导致垫圈在拧紧过程中发生偏斜；外径设置为0.354英寸，这个尺寸是经过压强计算得出的最优值，当螺栓达到额定拧紧力矩时，垫圈传递到被连接件表面的压应力能够均匀分布在接触环面上，既不会因为外径过小导致接触面压强过高压伤铝合金、复合材料等软质被连接件表面，也不会因为外径过大造成安装空间的浪费，或是和相邻的连接结构发生干涉。材质选用低碳钢，是综合考虑了使用场景的载荷特性、加工成本以及装配需求做出的选择：低碳钢的塑性较好，在螺栓拧紧的过程中，垫圈表面能够发生微小的塑性变形，充分填补被连接件表面的微观不平度，增大接触摩擦力，提升连接的防松效果；同时低碳钢的硬度适中，不会因为硬度过高在拧紧时刮伤螺栓杆部或者被连接件表面，也不会因为硬度过低在长期载荷下发生过度塑性变形导致预紧力流失。

从设计思路上看，这款垫圈没有采用额外的防松齿、防滑纹等结构，就是最基础的环形平垫结构，这种设计的优势在于通用性极强，不需要针对特定的螺栓头或者螺母端面做适配，既可以垫在螺栓头一侧，也可以垫在螺母一侧，甚至可以在连接间隙过大时多个叠合使用来调整装配间隙。在实际的设备装配场景中，这类平垫圈的使用频率远高于各类特殊防松垫圈，因为大部分的工业连接场景并不需要极端的防松性能，可靠的基础平垫配合正确的拧紧工艺，就能够满足绝大多数的静载荷、小幅振动场景的连接需求，同时采购成本、装配效率都远高于特殊结构的紧固件配件。

建模过程中需要特别注意几个容易被忽略的细节：首先是垫圈的两个端面的平行度公差，必须控制在合理范围内，如果两端面平行度超差，螺栓拧紧后会出现偏载，导致螺栓杆部承受附加的弯曲应力，大幅降低螺栓的疲劳强度；其次是垫圈的内外圆同轴度，要是同轴度偏差过大，安装时会出现一侧间隙大一侧间隙小的情况，拧紧后压应力分布不均，容易出现局部压溃的问题；最后是边缘的倒角处理，内孔和外圆的边缘都做了微小的倒角，既可以去除冲压加工产生的毛刺，避免安装时毛刺脱落进入设备内部造成污染，也能够引导螺栓顺利穿入，提升装配效率，尤其是在自动化装配的产线上，微小的倒角就能够大幅降低卡料的概率。

在实际的设备维护场景中，这类平垫圈也是损耗率较高的配件，因为每次拆卸螺栓后，垫圈如果发生了明显的塑性变形就必须更换，否则重新装配后预紧力无法达到设计要求。这款低碳钢垫圈的变形量控制经过了反复验证，在额定预紧力下的塑性变形量处于标准允许的范围内，拆卸后如果没有明显的压痕、变形，也可以重复使用，能够降低设备的维护成本。不同于不锈钢垫圈容易发生螺纹咬死的问题，低碳钢垫圈配合常规的表面处理，在和钢制螺栓、螺母配合时不会出现冷焊咬死的情况，拆卸更加顺畅，适合需要经常拆装维护的设备部位。

很多设计人员在做三维建模时，会直接调用标准件库的垫圈模型，但实际上不同标准的垫圈尺寸存在细微差异，NAS系列的垫圈和普通国标垫圈在内外径比例、厚度上都有区别，如果直接误用其他标准的模型，后续生产加工出来的零件就会出现装配问题，要么是螺栓穿不过去，要么是外径太小无法覆盖被连接件的安装孔，导致接触面压强过大。这款NAS620-10垫圈的模型严格按照对应标准的尺寸参数构建，所有的尺寸边界、公差预留都符合实际生产和装配的要求，既可以直接用于装配仿真验证连接结构的干涉情况，也可以导出工程图用于直接生产加工。在做整机的有限元分析时，准确的垫圈模型也能够帮助仿真人员更精准地模拟连接部位的应力传递，避免因为简化模型导致仿真结果出现偏差，尤其是在做振动仿真、疲劳寿命分析时，垫圈的接触刚度设置会直接影响最终的分析结果，精准的三维模型是所有仿真分析的基础。
