商用立式电动绞肉加工设备三维设计

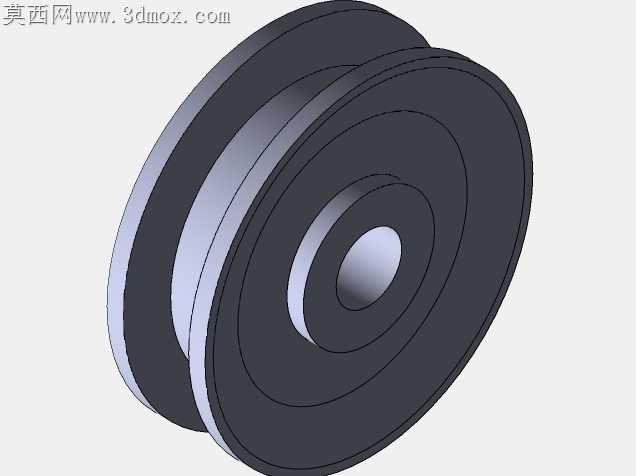

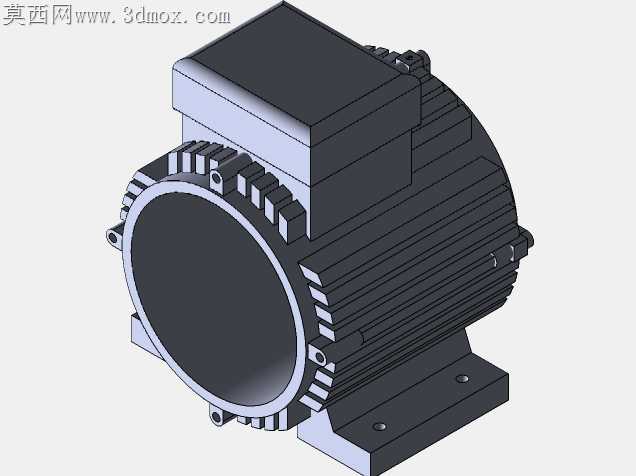

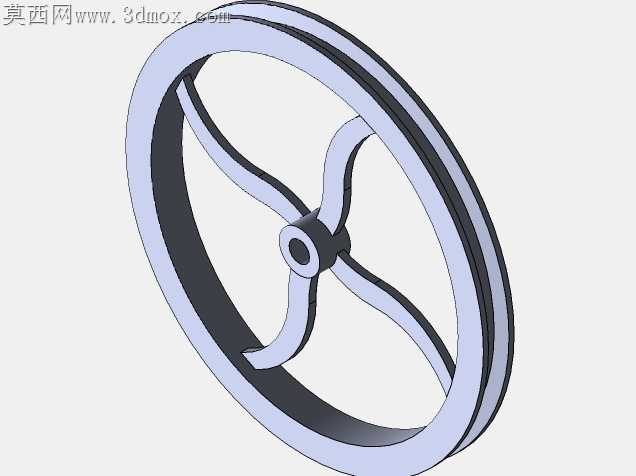

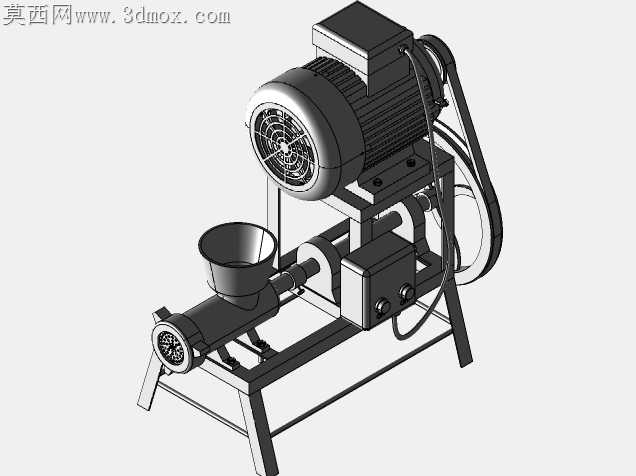

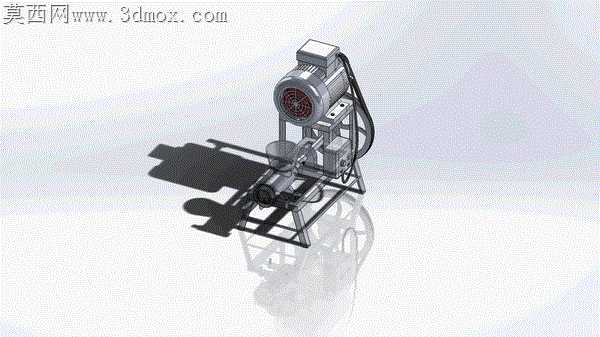

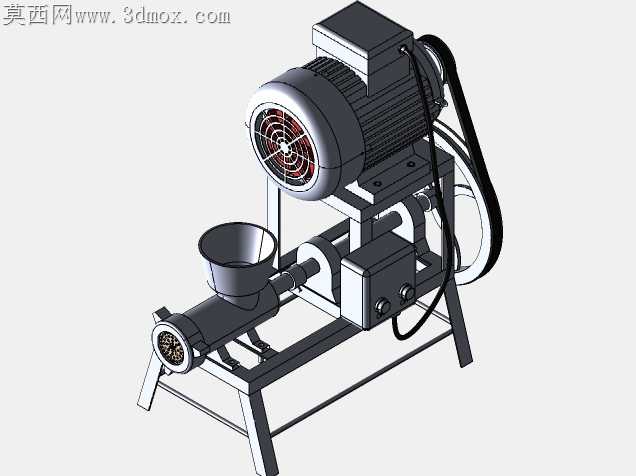

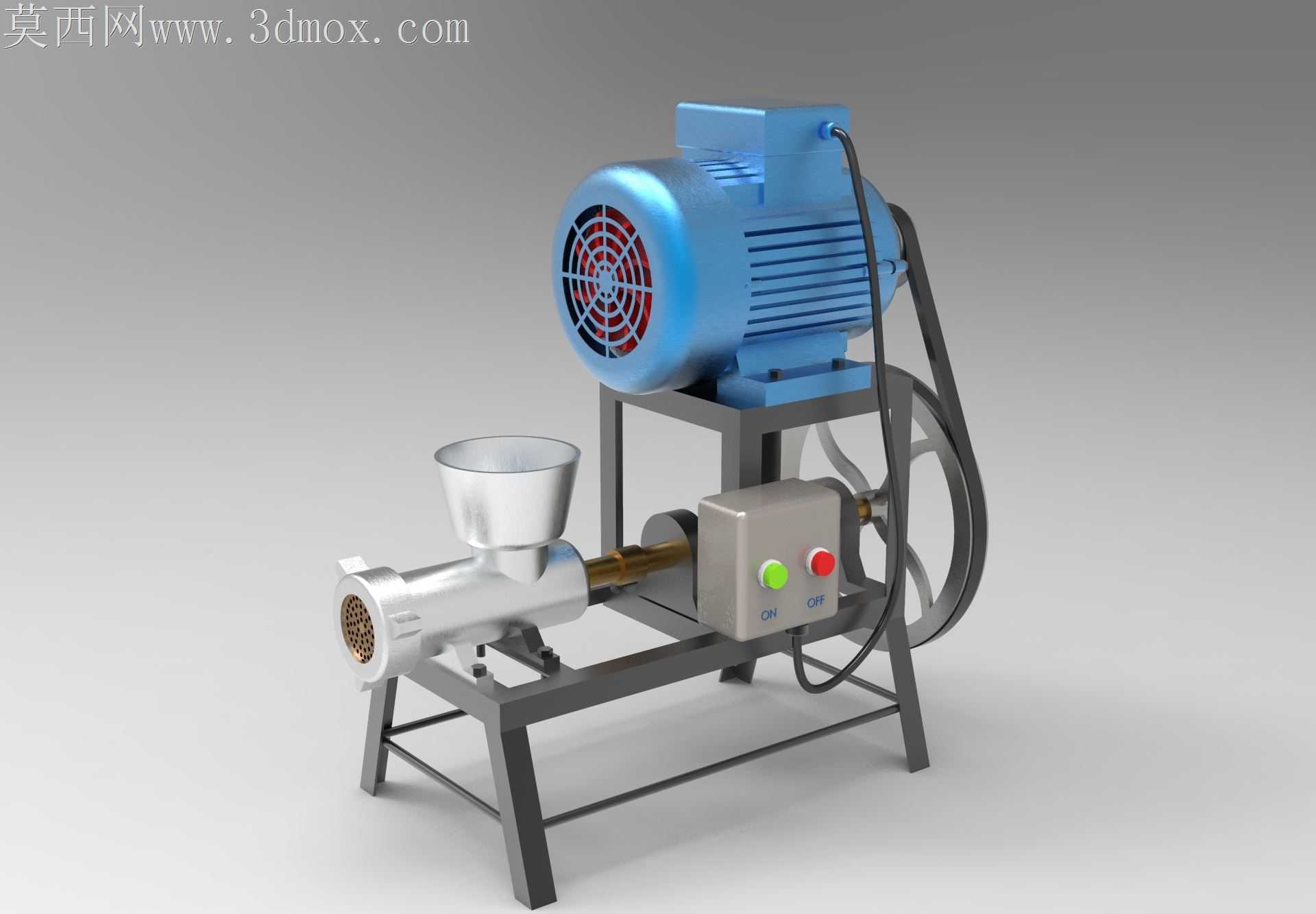

本作品为商用立式电动绞肉设备的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，对设备各组成部件进行1:1比例还原，涵盖驱动电机、进料斗、绞切腔体、出料组件、支撑机架、传动连接结构、控制开关、防护外罩等全部功能模块，各零件间装配关系严谨，完全符合实际机械装配逻辑，可直接用于结构验证、装配干涉检查与生产参考。渲染环节采用KeyShot完成真实质感输出，针对不同部件匹配对应材质属性：驱动电机外壳赋予磨砂铸铁材质，还原金属表面细微颗粒质感与哑光金属光泽；支撑机架采用方管焊接结构，赋予哑光黑色喷塑金属材质，还原商用设备耐磨防护涂层的质感；进料斗采用食品级抛光不锈钢材质，设置高反射率与低粗糙度参数，呈现不锈钢光洁顺滑的表面特性；绞切腔体内部的螺旋送料杆、绞刀、孔板等核心工作部件，赋予高硬度合金钢材材质，还原切削部件的金属冷硬质感；设备线缆赋予黑色橡胶材质，还原软质绝缘材料的弹性哑光质感；控制开关部分采用阻燃塑料材质，区分按钮与基座的色彩与质感差异。场景搭建中设置了带反射效果的地面环境，添加柔和的顶光与侧光组合，投射出清晰自然的设备阴影，同时通过环境光遮蔽效果强化各部件衔接处的结构层次，让整体渲染效果真实立体，清晰展现设备的外观形态与结构布局。设计过程中充分考虑商用绞肉设备的实际使用需求，将驱动电机布置在机架上部位置，通过带传动结构连接下部的绞切腔体，既保证动力传输的稳定性，又预留出充足的进料与出料操作空间；支撑机架采用框架式结构，在保证整体结构强度的同时减轻设备自重，底部设置平稳的支撑脚，确保设备运行过程中的稳定性；进料斗采用大口径敞口设计，方便投放待加工肉块，同时设置防护结构避免操作风险；绞切腔体采用快拆式结构设计，方便日常使用后的清洗与维护，符合食品加工设备的卫生要求；控制开关布置在机架侧方便于操作的位置，兼顾操作便捷性与使用安全性。整体结构布局紧凑合理，各功能模块划分清晰，既满足肉制品绞切加工的功能需求，又兼顾商用场景下的耐用性、易清洁性与操作安全性，完整还原了商用电动绞肉设备的结构特点与设计逻辑。
