径向连接式普通压力表三维数模设计

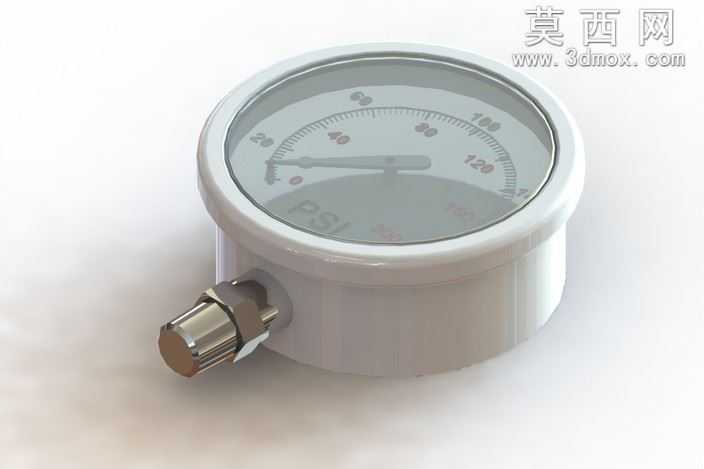

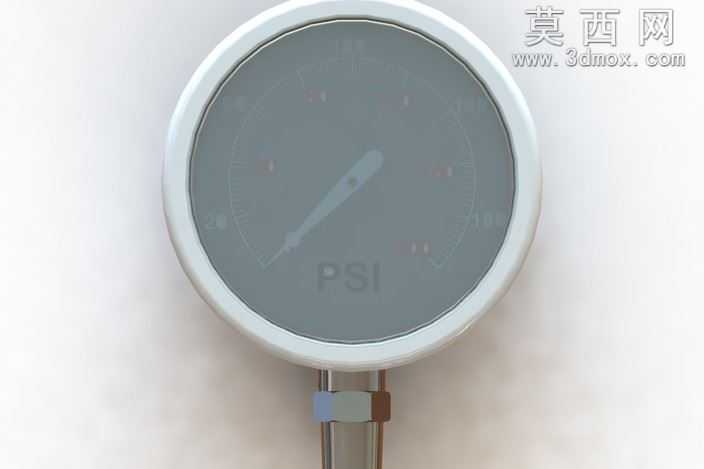

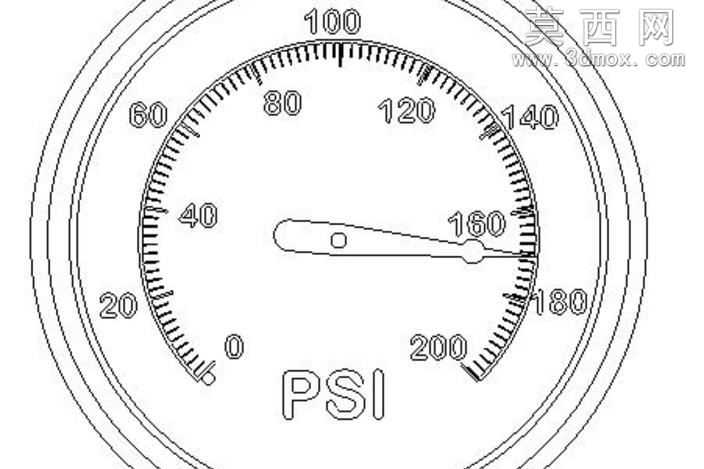

本模型为径向连接式普通压力表的完整三维设计成果，建模阶段以真实工业用普通压力表的实物尺寸为基准，采用参数化建模方式搭建整体结构，首先构建压力表的圆形表壳主体，通过旋转凸台特征生成表壳的圆柱腔体与外轮廓，对表壳边缘做圆角过渡处理还原真实产品的包边工艺，同时预留表蒙安装槽与侧方接头的安装定位结构。针对表盘部分，采用草图绘制结合贴图映射的方式还原双刻度标识，清晰呈现PSI压力刻度线、数值标识与指针零位基准，指针结构采用薄壁拉伸特征制作，还原指针的锥形造型与中心转轴配合结构，确保指针与表盘的装配间隙符合真实产品的转动空间要求。侧方的压力接头部分，采用旋转与拉伸切除结合的方式制作外螺纹结构、六角拧动台与进气通道，还原接头与表壳腔体的连通结构，确保内部压力传导路径的结构合理性。材质渲染阶段，表壳采用哑光白色工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感，表蒙采用高透明玻璃材质，添加轻微反射与折射效果模拟玻璃表蒙的光学特性，金属接头部分采用镀铬金属材质，调整金属度与高光参数还原金属接头的亮面镀铬质感，表盘采用哑光白色纸质印刷材质，刻度标识采用深灰色印刷质感，指针采用哑光黑色金属材质，通过不同材质的参数区分强化模型的真实感。结构设计上完整还原了压力表的外部装配关系，表壳、表蒙、接头、表盘、指针各部件的配合间隙符合实际产品的装配公差，未对内部波登管等核心传感结构做过度简化，保留了外部结构的全部设计细节，整体模型比例协调，细节还原度高，可用于工业管路系统的装配模拟、展示动画制作以及相关教学演示场景使用。
